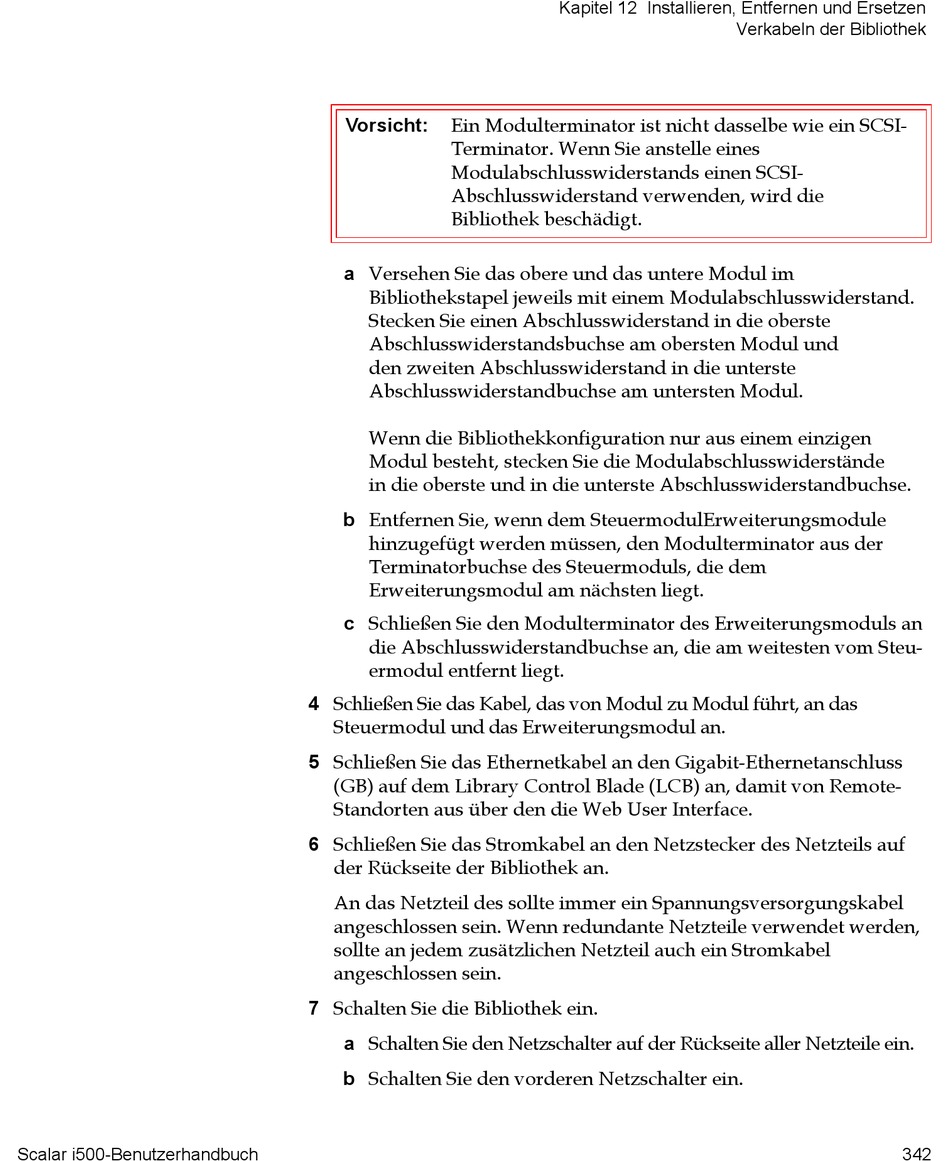

Scalar i500-Benutzerhandbuch
Vorsicht:
Ein Modulterminator ist nicht dasselbe wie ein SCSI-
Terminator. Wenn Sie anstelle eines
Modulabschlusswiderstands einen SCSI-
Abschlusswiderstand verwenden, wird die
Bibliothek beschädigt.
a Versehen Sie das obere und das untere Modul im
Bibliothekstapel jeweils mit einem Modulabschlusswiderstand.
Stecken Sie einen Abschlusswiderstand in die oberste
Abschlusswiderstandsbuchse am obersten Modul und
den zweiten Abschlusswiderstand in die unterste
Abschlusswiderstandbuchse am untersten Modul.
Wenn die Bibliothekkonfiguration nur aus einem einzigen
Modul besteht, stecken Sie die Modulabschlusswiderstände
in die oberste und in die unterste Abschlusswiderstandbuchse.
b Entfernen Sie, wenn dem SteuermodulErweiterungsmodule
hinzugefügt werden müssen, den Modulterminator aus der
Terminatorbuchse des Steuermoduls, die dem
Erweiterungsmodul am nächsten liegt.
c Schließen Sie den Modulterminator des Erweiterungsmoduls an
die Abschlusswiderstandbuchse an, die am weitesten vom Steu-
ermodul entfernt liegt.
4 Schließen Sie das Kabel, das von Modul zu Modul führt, an das
Steuermodul und das Erweiterungsmodul an.
5 Schließen Sie das Ethernetkabel an den Gigabit-Ethernetanschluss
(GB) auf dem Library Control Blade (LCB) an, damit von Remote-
Standorten aus über den die Web User Interface.
6 Schließen Sie das Stromkabel an den Netzstecker des Netzteils auf
der Rückseite der Bibliothek an.
An das Netzteil des sollte immer ein Spannungsversorgungskabel
angeschlossen sein. Wenn redundante Netzteile verwendet werden,
sollte an jedem zusätzlichen Netzteil auch ein Stromkabel
angeschlossen sein.
7 Schalten Sie die Bibliothek ein.
a Schalten Sie den Netzschalter auf der Rückseite aller Netzteile ein.
b Schalten Sie den vorderen Netzschalter ein.
Kapitel 12 Installieren, Entfernen und Ersetzen
Verkabeln der Bibliothek
342
