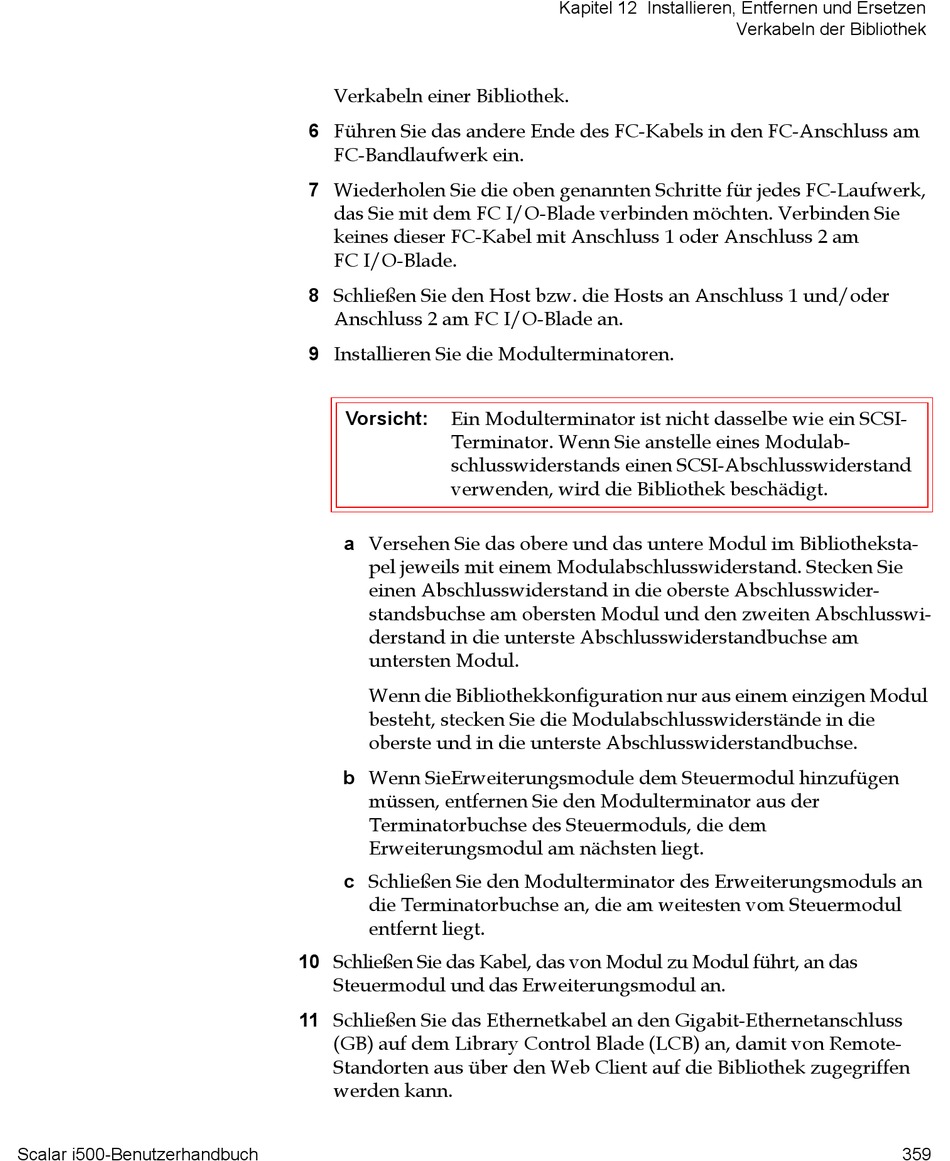

Scalar i500-Benutzerhandbuch
Verkabeln einer Bibliothek.
6 Führen Sie das andere Ende des FC-Kabels in den FC-Anschluss am
FC-Bandlaufwerk ein.
7 Wiederholen Sie die oben genannten Schritte für jedes FC-Laufwerk,
das Sie mit dem FC I/O-Blade verbinden möchten. Verbinden Sie
keines dieser FC-Kabel mit Anschluss 1 oder Anschluss 2 am
FC I/O-Blade.
8 Schließen Sie den Host bzw. die Hosts an Anschluss 1 und/oder
Anschluss 2 am FC I/O-Blade an.
9 Installieren Sie die Modulterminatoren.
Vorsicht:
Ein Modulterminator ist nicht dasselbe wie ein SCSI-
Terminator. Wenn Sie anstelle eines Modulab-
schlusswiderstands einen SCSI-Abschlusswiderstand
verwenden, wird die Bibliothek beschädigt.
a Versehen Sie das obere und das untere Modul im Bibliotheksta-
pel jeweils mit einem Modulabschlusswiderstand. Stecken Sie
einen Abschlusswiderstand in die oberste Abschlusswider-
standsbuchse am obersten Modul und den zweiten Abschlusswi-
derstand in die unterste Abschlusswiderstandbuchse am
untersten Modul.
Wenn die Bibliothekkonfiguration nur aus einem einzigen Modul
besteht, stecken Sie die Modulabschlusswiderstände in die
oberste und in die unterste Abschlusswiderstandbuchse.
b Wenn SieErweiterungsmodule dem Steuermodul hinzufügen
müssen, entfernen Sie den Modulterminator aus der
Terminatorbuchse des Steuermoduls, die dem
Erweiterungsmodul am nächsten liegt.
c Schließen Sie den Modulterminator des Erweiterungsmoduls an
die Terminatorbuchse an, die am weitesten vom Steuermodul
entfernt liegt.
10 Schließen Sie das Kabel, das von Modul zu Modul führt, an das
Steuermodul und das Erweiterungsmodul an.
11 Schließen Sie das Ethernetkabel an den Gigabit-Ethernetanschluss
(GB) auf dem Library Control Blade (LCB) an, damit von Remote-
Standorten aus über den Web Client auf die Bibliothek zugegriffen
werden kann.
Kapitel 12 Installieren, Entfernen und Ersetzen
Verkabeln der Bibliothek
359
