Scalar i500-Benutzerhandbuch

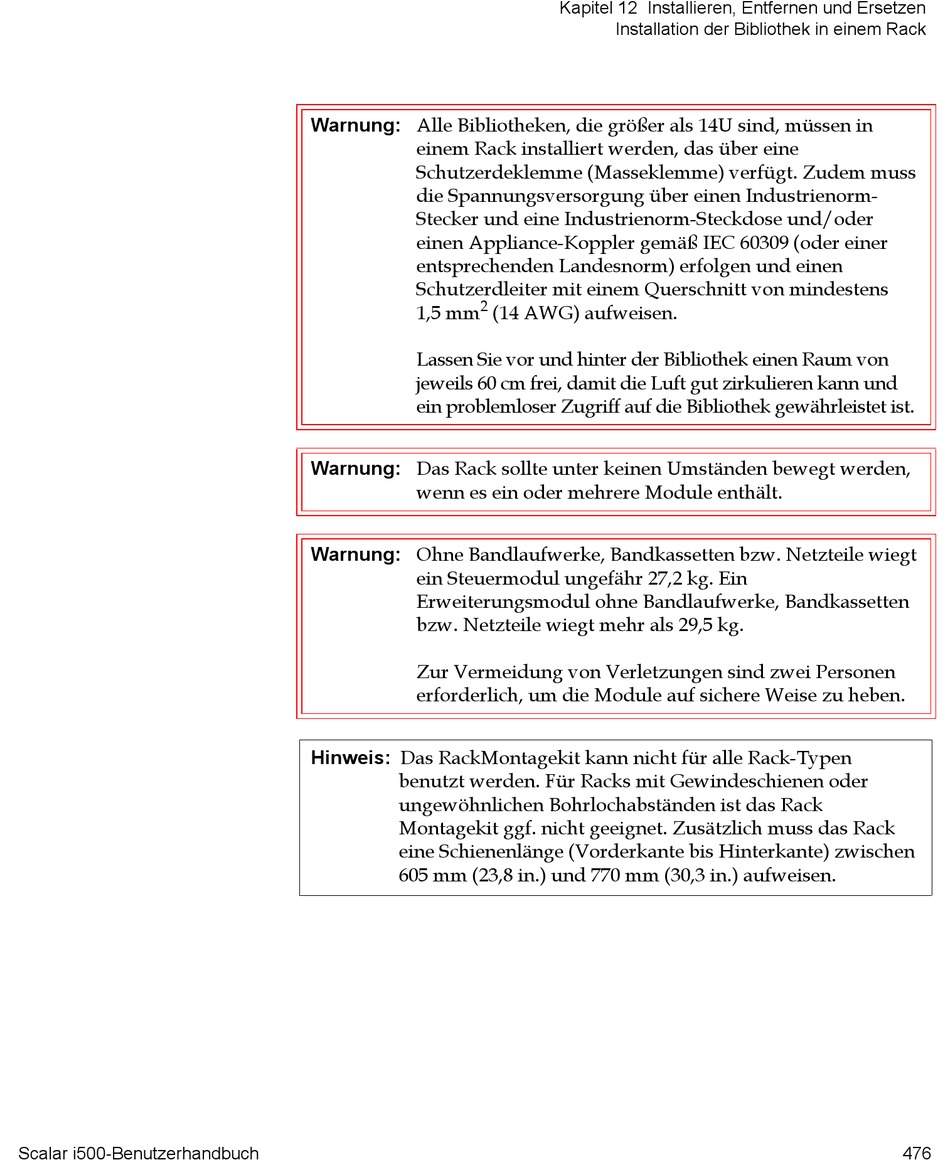

Warnung: Alle Bibliotheken, die größer als 14U sind, müssen in
einem Rack installiert werden, das über eine
Schutzerdeklemme (Masseklemme) verfügt. Zudem muss
die Spannungsversorgung über einen Industrienorm-
Stecker und eine Industrienorm-Steckdose und/oder
einen Appliance-Koppler gemäß IEC 60309 (oder einer
entsprechenden Landesnorm) erfolgen und einen
Schutzerdleiter mit einem Querschnitt von mindestens
2
1,5 mm
Lassen Sie vor und hinter der Bibliothek einen Raum von
jeweils 60 cm frei, damit die Luft gut zirkulieren kann und
ein problemloser Zugriff auf die Bibliothek gewährleistet ist.
Warnung: Das Rack sollte unter keinen Umständen bewegt werden,
wenn es ein oder mehrere Module enthält.
Warnung: Ohne Bandlaufwerke, Bandkassetten bzw. Netzteile wiegt
ein Steuermodul ungefähr 27,2 kg. Ein
Erweiterungsmodul ohne Bandlaufwerke, Bandkassetten
bzw. Netzteile wiegt mehr als 29,5 kg.
Zur Vermeidung von Verletzungen sind zwei Personen
erforderlich, um die Module auf sichere Weise zu heben.
Hinweis: Das RackMontagekit kann nicht für alle Rack-Typen
benutzt werden. Für Racks mit Gewindeschienen oder
ungewöhnlichen Bohrlochabständen ist das Rack
Montagekit ggf. nicht geeignet. Zusätzlich muss das Rack
eine Schienenlänge (Vorderkante bis Hinterkante) zwischen
605 mm (23,8 in.) und 770 mm (30,3 in.) aufweisen.
Kapitel 12 Installieren, Entfernen und Ersetzen
Installation der Bibliothek in einem Rack
(14 AWG) aufweisen.
476
