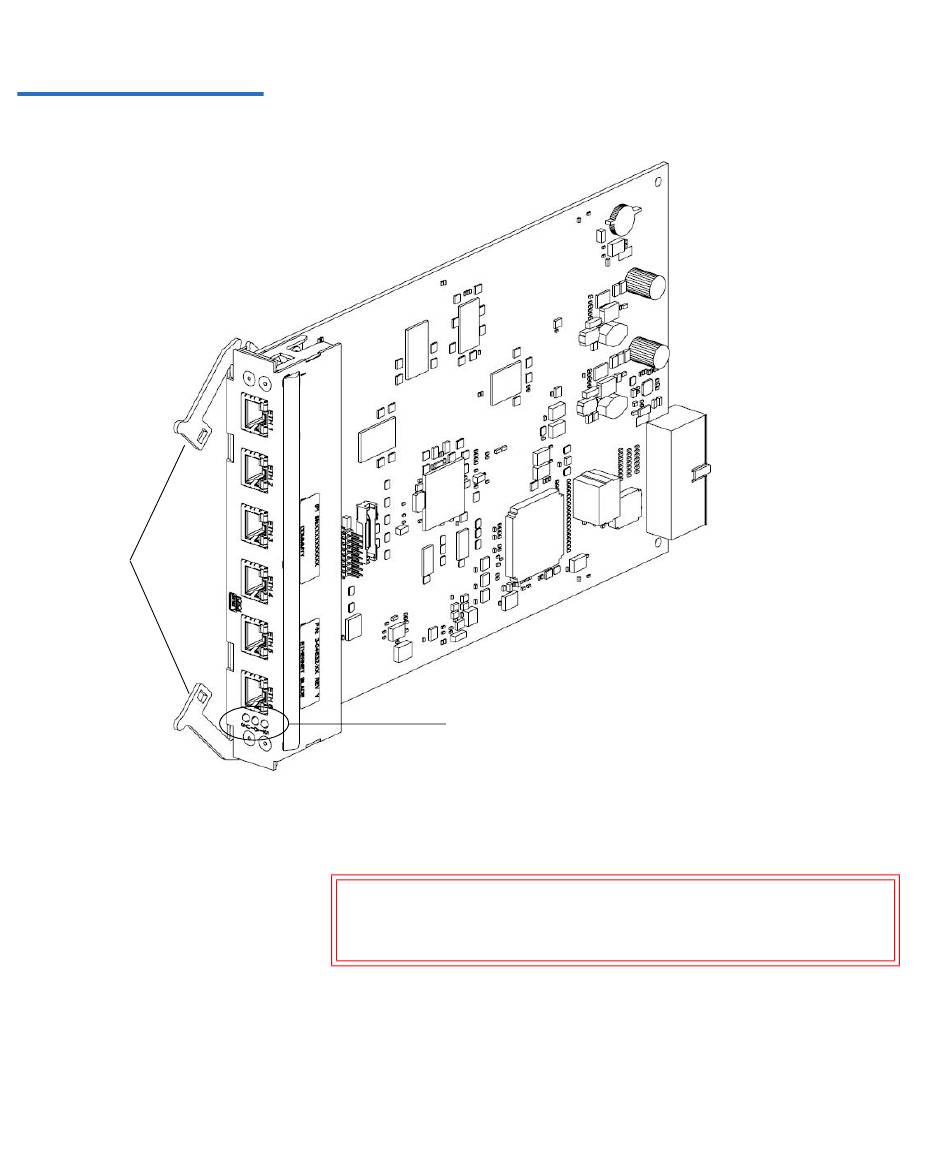

Abbildung 64 Ethernet-Erwei-
terungs-Blade
Verriegelungs-
haken, offen
Scalar i500-Benutzerhandbuch
Ethernet-Konnektivität des Bandlaufwerks, Ethernet-Erweiterungs-Blade
LEDs zur
Statusanzeige
9 Richten Sie das Ethernet-Erweiterungs-Blade vorsichtig mit den
Führungsslots im Schacht aus.
Vorsicht:
Durch einen zu hohen Druckaufwand beim
Einführen des Blades in den Schacht können sich
die Stifte verbiegen.
10 Wenden Sie gleichmäßigen Druck auf beide Seiten des Blade an und
schieben Sie es in das Erweiterungsmodul, bis sich die
Verriegelungshaken zur Mitte des Blade zu bewegen beginnen.
Schieben Sie die Verriegelungshaken in Richtung der Blade-Mitte
Kapitel 12 Installieren, Entfernen und Ersetzen
529
