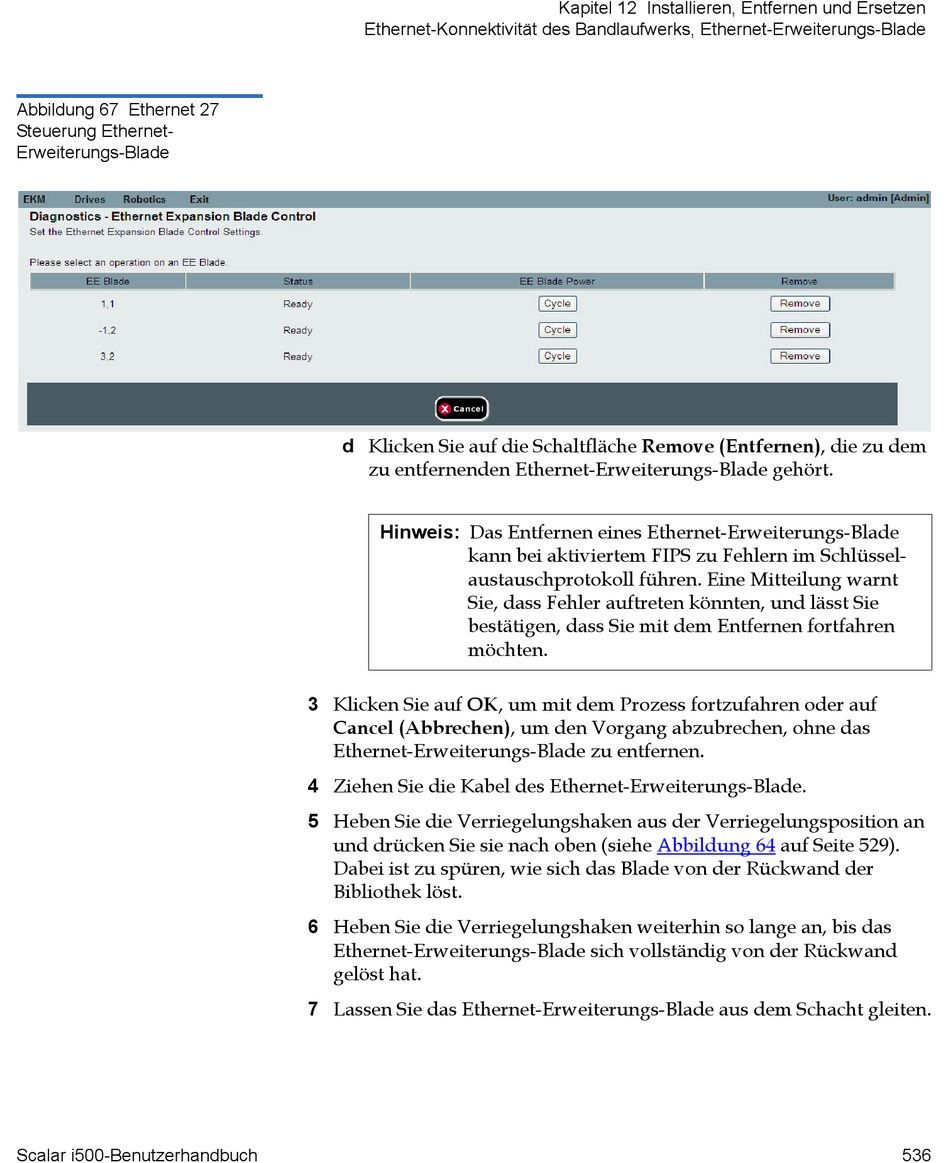

Abbildung 67 Ethernet 27
Steuerung Ethernet-
Erweiterungs-Blade
Scalar i500-Benutzerhandbuch
Ethernet-Konnektivität des Bandlaufwerks, Ethernet-Erweiterungs-Blade
d Klicken Sie auf die Schaltfläche Remove (Entfernen), die zu dem
zu entfernenden Ethernet-Erweiterungs-Blade gehört.
Hinweis: Das Entfernen eines Ethernet-Erweiterungs-Blade
kann bei aktiviertem FIPS zu Fehlern im Schlüssel-
austauschprotokoll führen. Eine Mitteilung warnt
Sie, dass Fehler auftreten könnten, und lässt Sie
bestätigen, dass Sie mit dem Entfernen fortfahren
möchten.
3 Klicken Sie auf OK, um mit dem Prozess fortzufahren oder auf
Cancel (Abbrechen), um den Vorgang abzubrechen, ohne das
Ethernet-Erweiterungs-Blade zu entfernen.
4 Ziehen Sie die Kabel des Ethernet-Erweiterungs-Blade.
5 Heben Sie die Verriegelungshaken aus der Verriegelungsposition an
und drücken Sie sie nach oben (siehe
Dabei ist zu spüren, wie sich das Blade von der Rückwand der
Bibliothek löst.
6 Heben Sie die Verriegelungshaken weiterhin so lange an, bis das
Ethernet-Erweiterungs-Blade sich vollständig von der Rückwand
gelöst hat.
7 Lassen Sie das Ethernet-Erweiterungs-Blade aus dem Schacht gleiten.
Kapitel 12 Installieren, Entfernen und Ersetzen
Abbildung 64
auf Seite 529).
536
