Scalar i500-Benutzerhandbuch

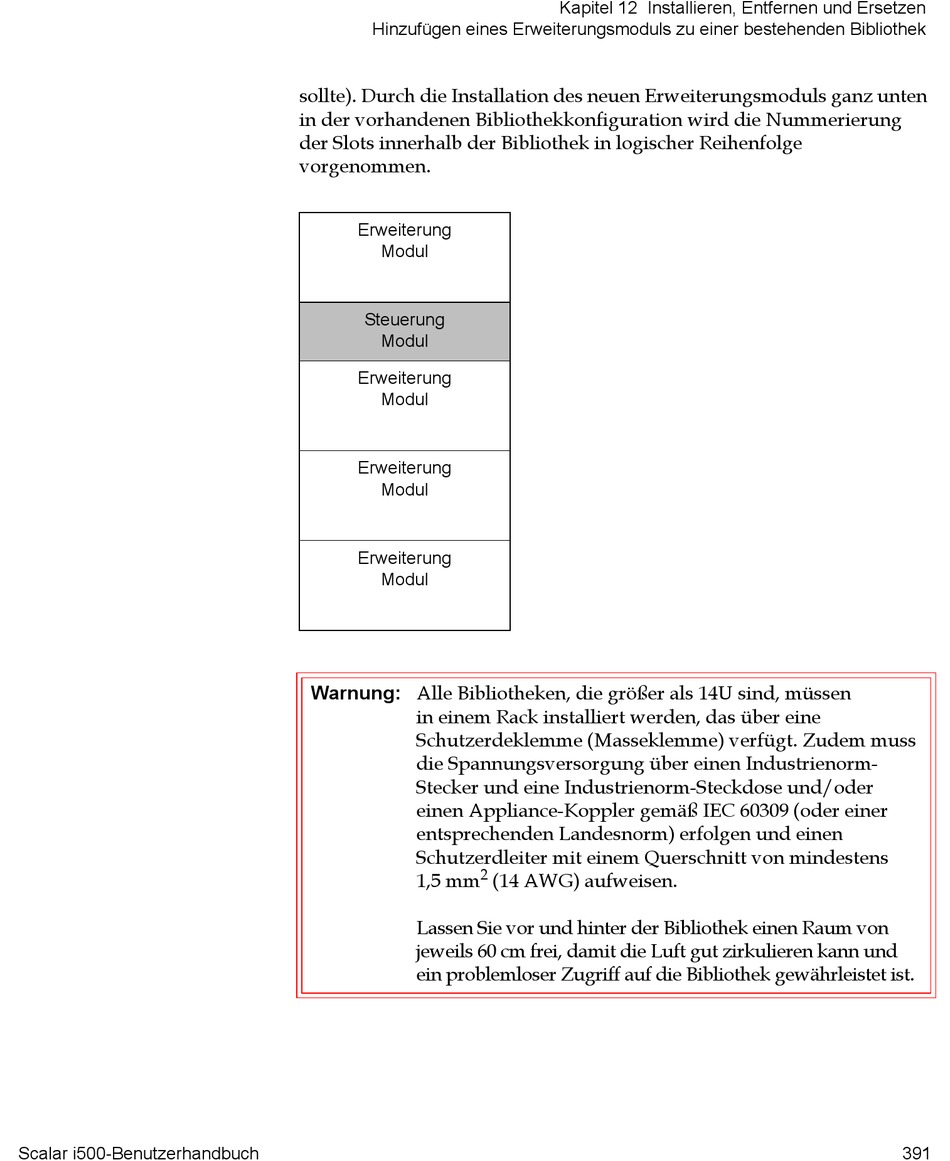

Hinzufügen eines Erweiterungsmoduls zu einer bestehenden Bibliothek
sollte). Durch die Installation des neuen Erweiterungsmoduls ganz unten
in der vorhandenen Bibliothekkonfiguration wird die Nummerierung
der Slots innerhalb der Bibliothek in logischer Reihenfolge
vorgenommen.
Erweiterung
Modul
Steuerung
Modul
Erweiterung
Modul
Erweiterung
Modul
Erweiterung
Modul
Warnung: Alle Bibliotheken, die größer als 14U sind, müssen
in einem Rack installiert werden, das über eine
Schutzerdeklemme (Masseklemme) verfügt. Zudem muss
die Spannungsversorgung über einen Industrienorm-
Stecker und eine Industrienorm-Steckdose und/oder
einen Appliance-Koppler gemäß IEC 60309 (oder einer
entsprechenden Landesnorm) erfolgen und einen
Schutzerdleiter mit einem Querschnitt von mindestens
1,5 mm
Lassen Sie vor und hinter der Bibliothek einen Raum von
jeweils 60 cm frei, damit die Luft gut zirkulieren kann und
ein problemloser Zugriff auf die Bibliothek gewährleistet ist.
Kapitel 12 Installieren, Entfernen und Ersetzen
2
(14 AWG) aufweisen.
391
