Tabelle 16 Glasfaseranschluss-
Link-LED an FC-I/O-Blade
LED-Farbe
Verweist auf
Grün
Link und Aktivität
*
Das Blinken der LED nimmt bei zunehmender Aktivität zu und kann sogar als ausgeschaltet erscheinen, wenn
die Aktivität hoch genug ist. Wenn das Blade startet, sind die Link-LEDs außerdem alle eingeschaltet, bis die
Anschlüsse durch Firmware initialisiert werden. Zu diesem Zeitpunkt schalten sie sich aus, bis der
Anschlusssender aktiviert und ein Link hergestellt wird.
Scalar i500-Benutzerhandbuch

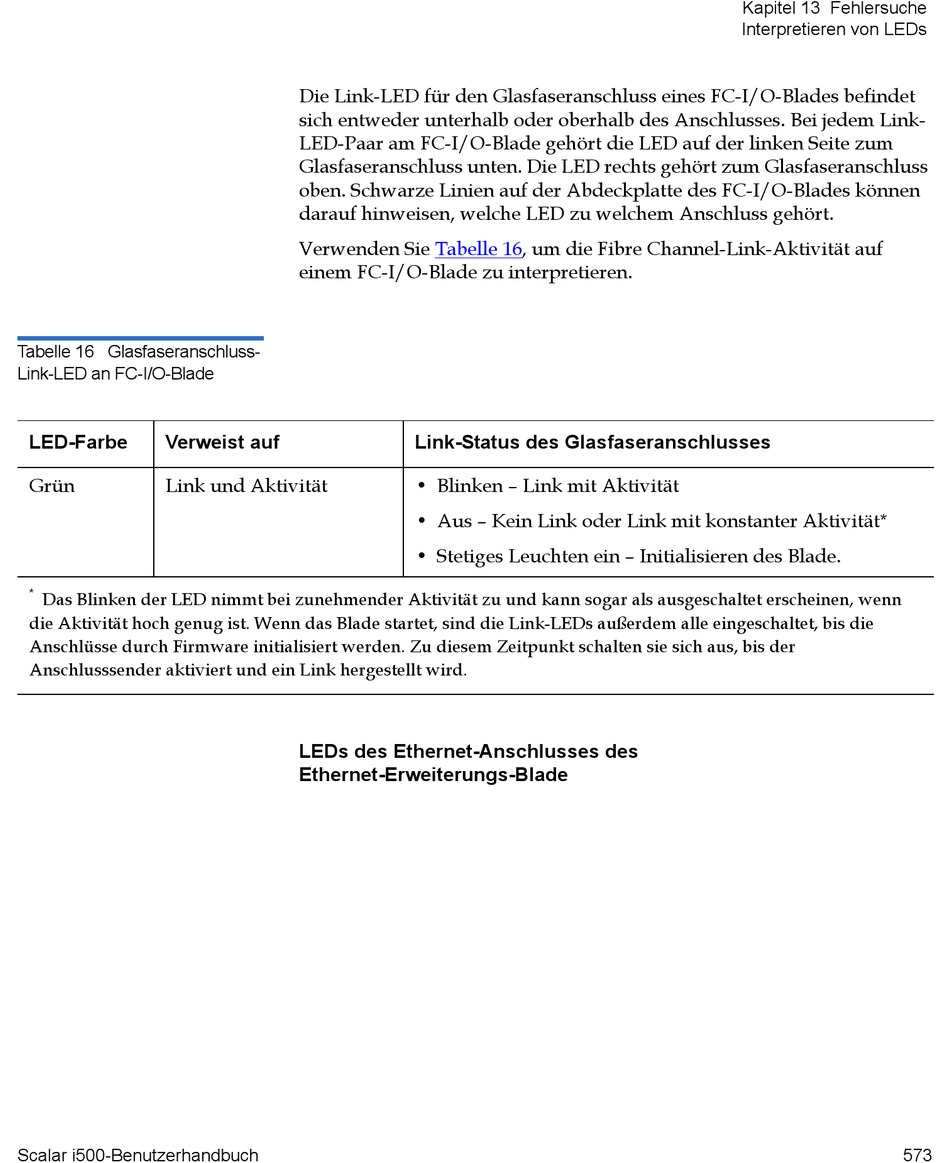

Die Link-LED für den Glasfaseranschluss eines FC-I/O-Blades befindet
sich entweder unterhalb oder oberhalb des Anschlusses. Bei jedem Link-
LED-Paar am FC-I/O-Blade gehört die LED auf der linken Seite zum
Glasfaseranschluss unten. Die LED rechts gehört zum Glasfaseranschluss
oben. Schwarze Linien auf der Abdeckplatte des FC-I/O-Blades können
darauf hinweisen, welche LED zu welchem Anschluss gehört.
Verwenden Sie
Tabelle
einem FC-I/O-Blade zu interpretieren.
Link-Status des Glasfaseranschlusses
• Blinken – Link mit Aktivität
• Aus – Kein Link oder Link mit konstanter Aktivität*
• Stetiges Leuchten ein – Initialisieren des Blade.
LEDs des Ethernet-Anschlusses des
Ethernet-Erweiterungs-Blade
16, um die Fibre Channel-Link-Aktivität auf
Kapitel 13 Fehlersuche
Interpretieren von LEDs
