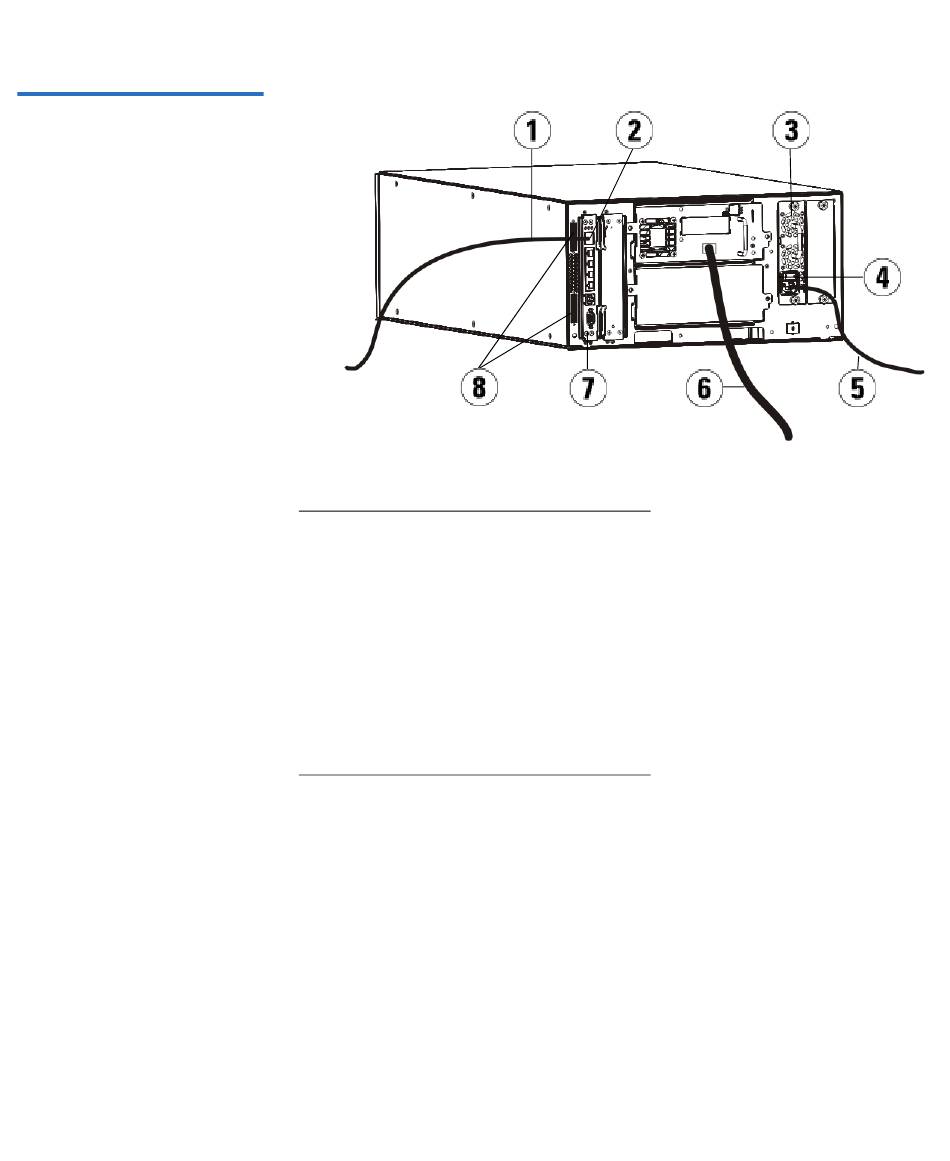

Abbildung 44 Fibre Channel-
Verkabelung eines Standalone-
steuermoduls
Scalar i500-Benutzerhandbuch
1
Ethernetkabel, das zu
Kundennetzwerk führt
2
GB-Ethernetanschluss
3
Netzteil
4
Netzschalter an der Rückseite
5
Netzkabel
6
Fibre-Kabel zum Host
7
Library Control Blade (LCB)
8
Modulterminatoren
Kapitel 12 Installieren, Entfernen und Ersetzen
Verkabeln der Bibliothek
349
