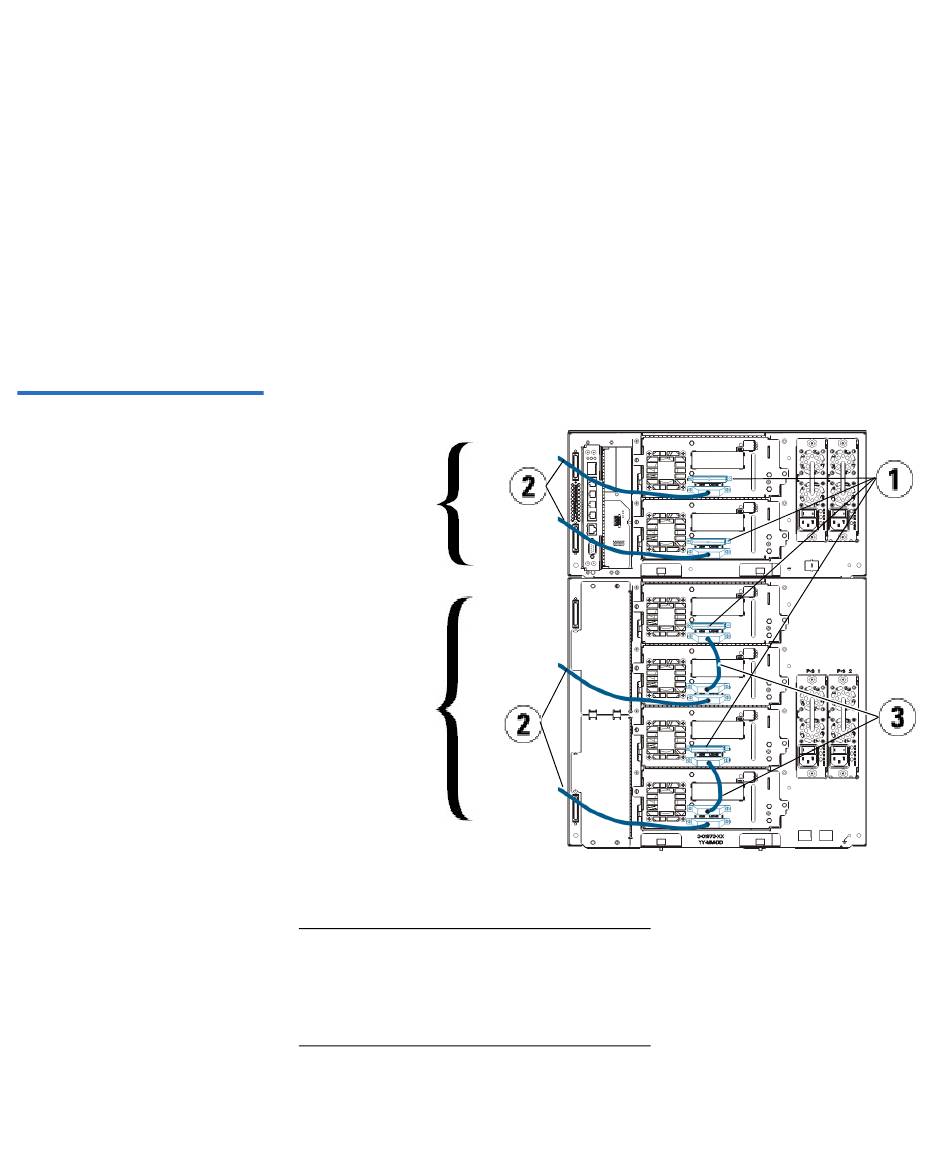

Abbildung 41 Verkabelung von
einem oder zwei Bandlaufwer-
ken pro SCSI-Bus
Scalar i500-Benutzerhandbuch
a Verbinden Sie ein Ende des SCSI-Kabels mit dem oberen SCSI-
Anschluss des unteren Bandlaufwerks. Verbinden Sie dann das
andere Ende des Kabels mit dem unteren SCSI-Anschluss des
darüberliegenden Bandlaufwerks. Das SCSI-Kabel zum
Anschließen der beiden Bandlaufwerke muss mindestens 30 cm
lang sein.
b Verwenden Sie ein weiteres SCSI-Kabel, um das untere
Bandlaufwerk des SCSI-Bus an Ihr Host-System anzuschließen.
c Verwenden Sie einen SCSI-Terminator, um das obere
Bandlaufwerk des SCSI-Bus abzuschließen.
Anschluss
eines
Bandlaufwerks
pro SCSI-Bus
Anschluss
zweier
Bandlaufwerke
pro SCSI-Bus
1
SCSI-Abschlusswiderstand
2
SCSI-Laufwerk-Host-Kabel
3
SCSI-Kabel, das zwei SCSI-
Bandlaufwerke miteinander verbindet
3 Schließen Sie die Modulterminatoren an.
Kapitel 12 Installieren, Entfernen und Ersetzen
