Kapitel 12 Installieren, Entfernen und Ersetzen
Installation der Bibliothek in einem Rack
8 Befestigen Sie das rechte Rackohr. Stellen Sie sich vor die Bibliothek
und führen Sie folgende Schritte aus:
a Öffnen Sie die Tür der I/E-Station. Unten rechts am Modul
befindet sich ein vertikaler Slot. Haken Sie den Zapfen des
rechten Rackohrs in das Slot ein und positionieren Sie die Löcher
des Rackohrs bündig mit der Schiene des Racks.

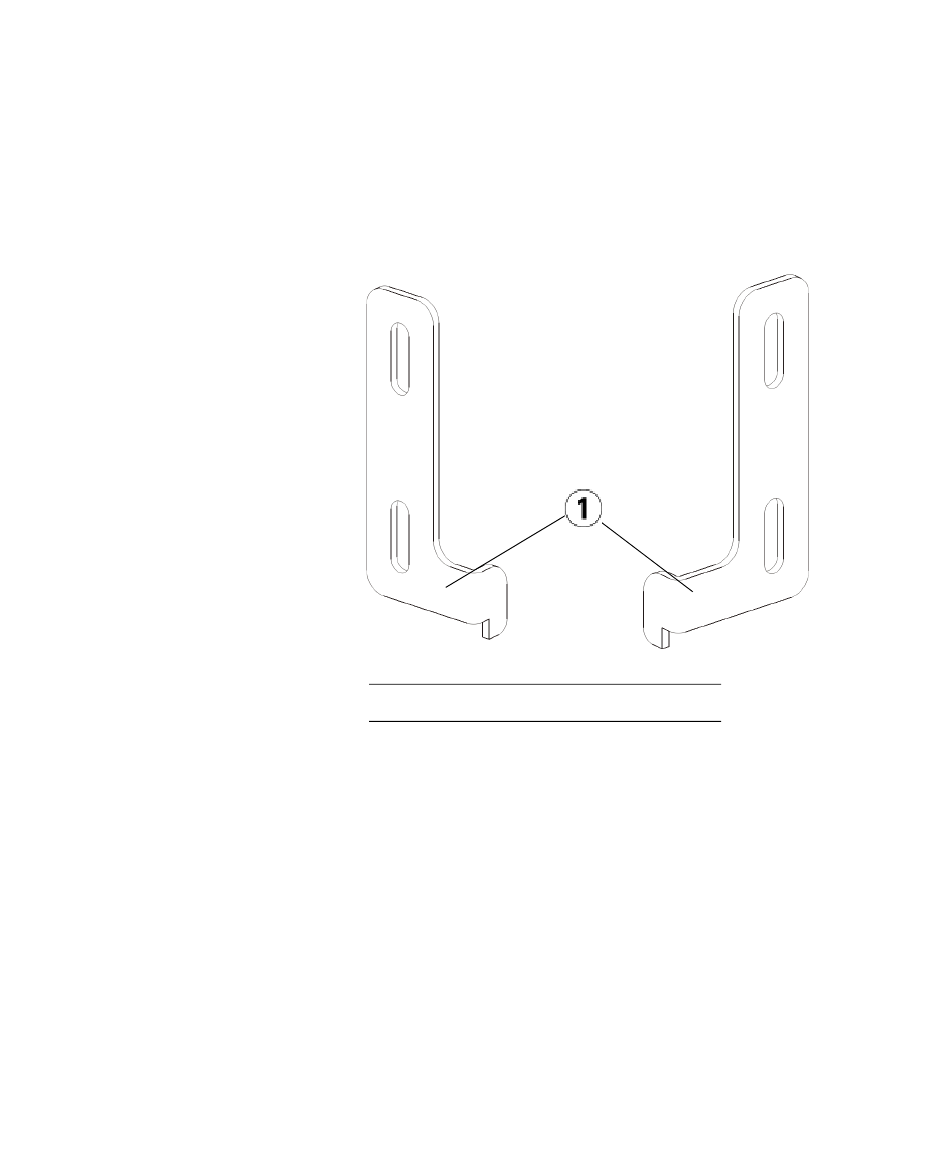

1
Scharnier der Rack-Ohren
b Befestigen Sie das Rackohr mit zwei M5 Rändelschrauben am
Rack. Die Rändelschrauben sollten durch die Klippmuttern (oder
Käfigmuttern) gedreht werden und bündig abschließen.
