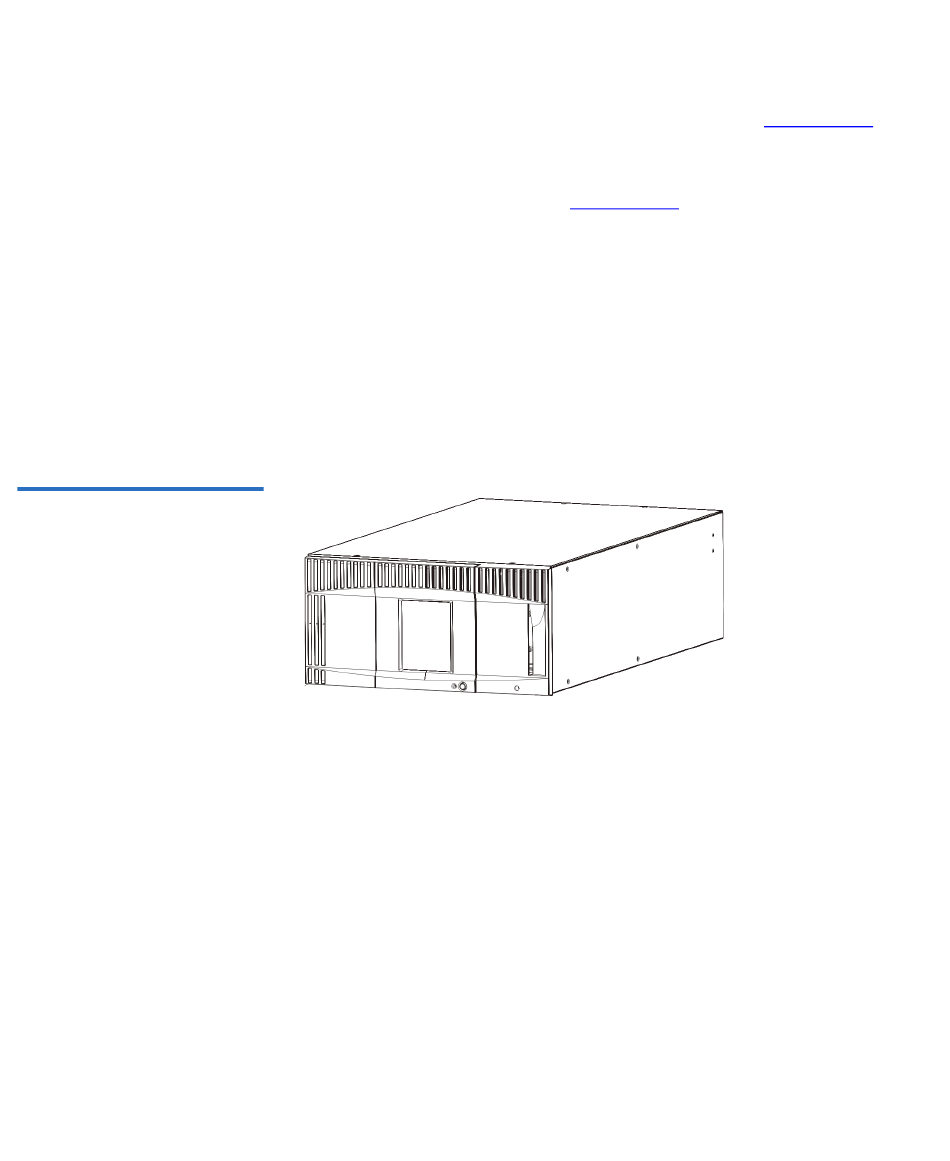

Abbildung 1 5U-
Bibliothekskonfiguration
(Standalone-steuermodul)
Scalar i500-Benutzerhandbuch
• Eine 14U-Bibliothek, bestehend aus einem eigenständigen 5U-
Steuermodul und einem 9U-Erweiterungsmodul.
Seite 14 zeigt die Vorderansicht einer 14U-Bibliothek.
• Eine 23U-Bibliothek, bestehend aus einem 5U-Steuermodul und zwei
9U-Erweiterungsmodulen.
Vorderansicht einer 23U-Bibliothek.
Die 5U-, 14U- und 23U-Bibliotheken bilden die grundlegenden Scalar
i500 Systems. Durch Hinzufügen von 9U-Erweiterungsmodulen können
Sie das Basissystem aufrüsten zu:
• Einer 32U-Bibliothek, bestehend aus einem 5U-Steuermodul und drei
9U-Erweiterungsmodulen
• Eine 41U-Bibliothek, bestehend aus einem 5U-Steuermodul und vier
9U-Erweiterungsmodulen
Kapitel 1 Beschreibung
Bibliothekskonfiguration
Abbildung 3
auf Seite 15 zeigt die
Abbildung 2
auf
1
13
