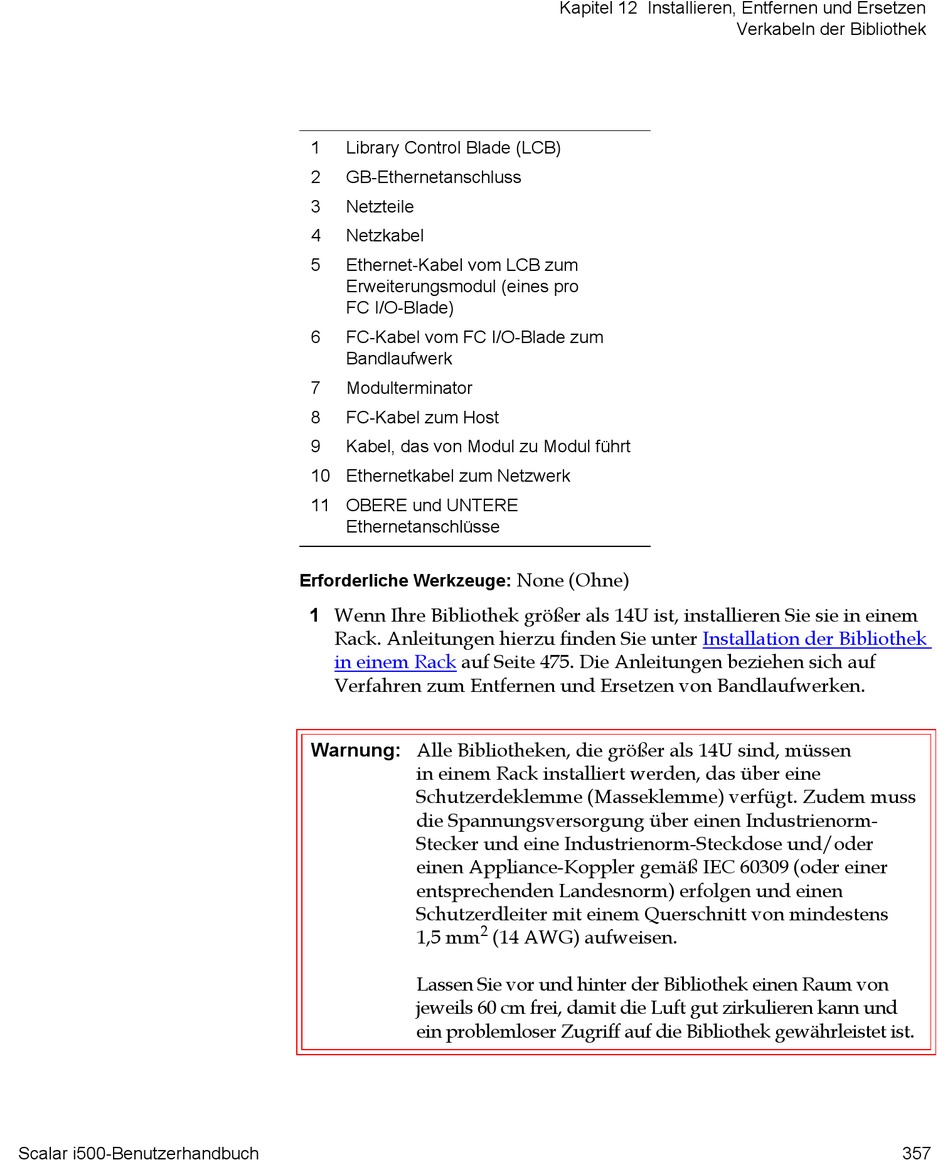

Scalar i500-Benutzerhandbuch
1
Library Control Blade (LCB)
2
GB-Ethernetanschluss
3
Netzteile
4
Netzkabel
5
Ethernet-Kabel vom LCB zum
Erweiterungsmodul (eines pro
FC I/O-Blade)
6
FC-Kabel vom FC I/O-Blade zum
Bandlaufwerk
7
Modulterminator
8
FC-Kabel zum Host
9
Kabel, das von Modul zu Modul führt
10 Ethernetkabel zum Netzwerk
11 OBERE und UNTERE
Ethernetanschlüsse
Erforderliche Werkzeuge:
1 Wenn Ihre Bibliothek größer als 14U ist, installieren Sie sie in einem
Rack. Anleitungen hierzu finden Sie unter
in einem Rack
auf Seite 475. Die Anleitungen beziehen sich auf
Verfahren zum Entfernen und Ersetzen von Bandlaufwerken.
Warnung: Alle Bibliotheken, die größer als 14U sind, müssen
in einem Rack installiert werden, das über eine
Schutzerdeklemme (Masseklemme) verfügt. Zudem muss
die Spannungsversorgung über einen Industrienorm-
Stecker und eine Industrienorm-Steckdose und/oder
einen Appliance-Koppler gemäß IEC 60309 (oder einer
entsprechenden Landesnorm) erfolgen und einen
Schutzerdleiter mit einem Querschnitt von mindestens
1,5 mm
Lassen Sie vor und hinter der Bibliothek einen Raum von
jeweils 60 cm frei, damit die Luft gut zirkulieren kann und
ein problemloser Zugriff auf die Bibliothek gewährleistet ist.
Kapitel 12 Installieren, Entfernen und Ersetzen
None (Ohne)
2
(14 AWG) aufweisen.
Verkabeln der Bibliothek
Installation der Bibliothek
357
