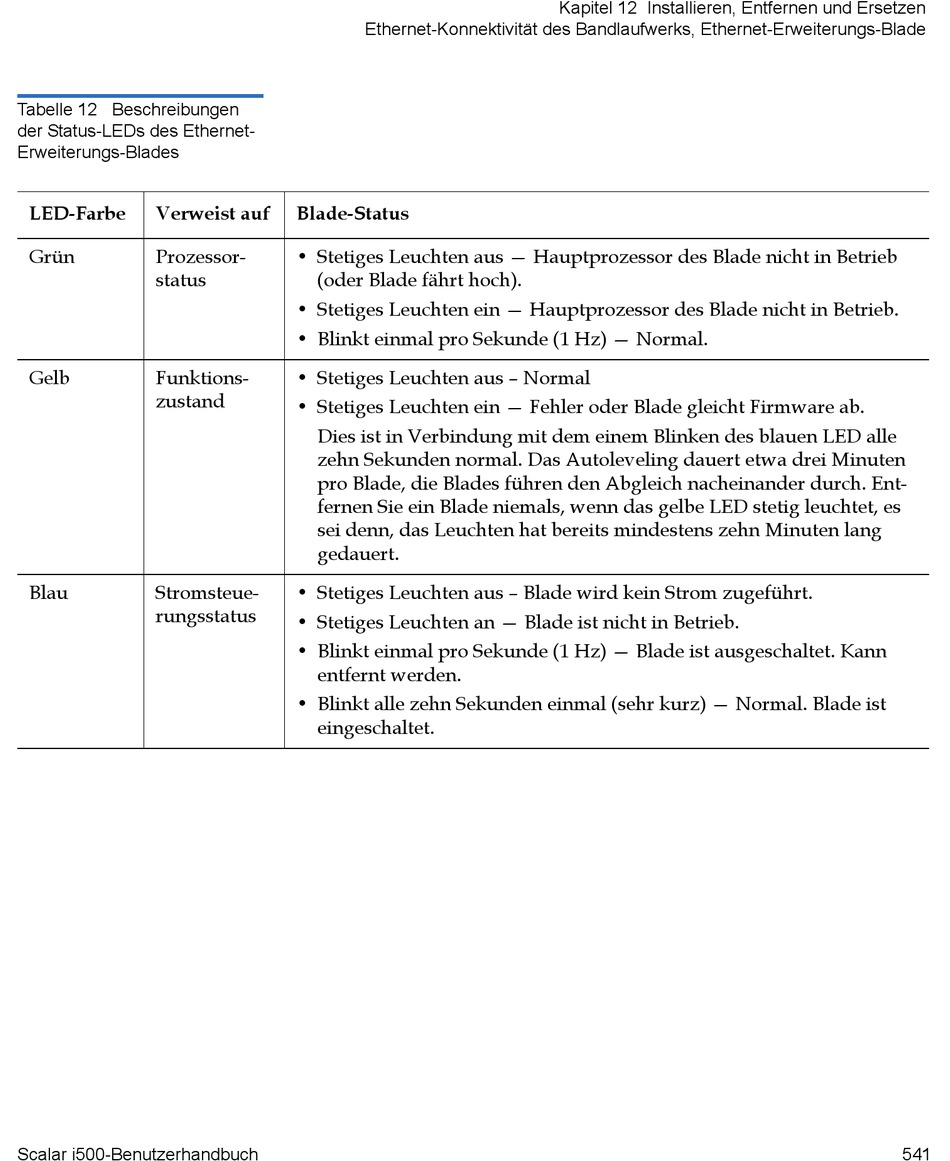

Tabelle 12 Beschreibungen
der Status-LEDs des Ethernet-
Erweiterungs-Blades
LED-Farbe
Verweist auf
Grün
Prozessor-
status
Gelb
Funktions-
zustand
Blau
Stromsteue-
rungsstatus
Scalar i500-Benutzerhandbuch
Ethernet-Konnektivität des Bandlaufwerks, Ethernet-Erweiterungs-Blade
Blade-Status
• Stetiges Leuchten aus — Hauptprozessor des Blade nicht in Betrieb
(oder Blade fährt hoch).
• Stetiges Leuchten ein — Hauptprozessor des Blade nicht in Betrieb.
• Blinkt einmal pro Sekunde (1 Hz) — Normal.
• Stetiges Leuchten aus – Normal
• Stetiges Leuchten ein — Fehler oder Blade gleicht Firmware ab.
Dies ist in Verbindung mit dem einem Blinken des blauen LED alle
zehn Sekunden normal. Das Autoleveling dauert etwa drei Minuten
pro Blade, die Blades führen den Abgleich nacheinander durch. Ent-
fernen Sie ein Blade niemals, wenn das gelbe LED stetig leuchtet, es
sei denn, das Leuchten hat bereits mindestens zehn Minuten lang
gedauert.
• Stetiges Leuchten aus – Blade wird kein Strom zugeführt.
• Stetiges Leuchten an — Blade ist nicht in Betrieb.
• Blinkt einmal pro Sekunde (1 Hz) — Blade ist ausgeschaltet. Kann
entfernt werden.
• Blinkt alle zehn Sekunden einmal (sehr kurz) — Normal. Blade ist
eingeschaltet.
Kapitel 12 Installieren, Entfernen und Ersetzen
541
