Gossen MetraWatt SECUTEST ST BASE Kurzbedienungsanleitung Seite 57

12.19 MESSUNG MIT ZANGENSTROMSENSOR BEI FEST INSTALLIERTEN PRÜFLINGEN
DER SK I
Nur bei Geräten mit Merkmal I01 (z. B. SECUTEST ST PRO und SECULIFE ST BASE 25
Prüfgerät
Parameter
Wandlerübersetzung
1 mV :1 mA
* nur bei WZ12C

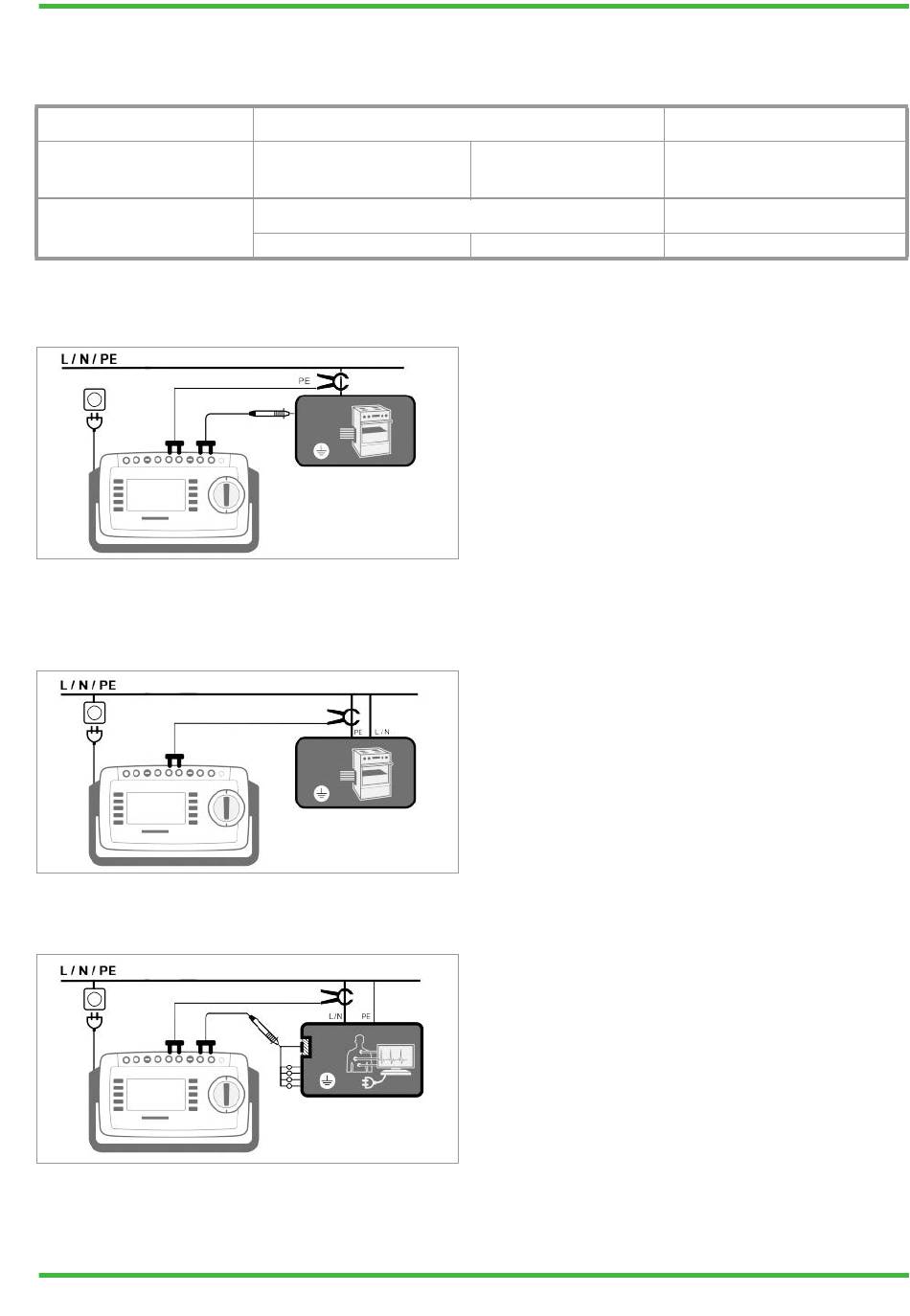

Anschlussbeispiel: Messung von RPE (nur
WZ12C)
COM V
Messung des Prüfstroms durch Umschließen von PE
im Netz. Messart nur wählbar, falls Prüfstrom auf
10 A AC eingestellt ist.
Anschlussbeispiel: Messung von IPE (direkt)
COM V
Messung des Schutzleiterstroms durch Umschließen
von PE in der Netzzuleitung.
Anschlussbeispiel: Messung von IE (Differenz)
COM V
Messung des Geräteableitstroms durch Umschließen
der Leitungen L und N in der Netzzuleitung.
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
Zange
Wandlerübersetzung
(Schalter*)
1 mV : 1 mA
P1
Schalterstellung:
Zange
Messart:
Schalterstellung:
Zange
Messart:
Schalterstellung:
Zange
Messart:
Messbereich
WZ12C
1 mA ... 15 A
RPE
IPE
IE
Prüfgerät
Anzeigebereich
mit Zange
0 mA ... 300 A
