6

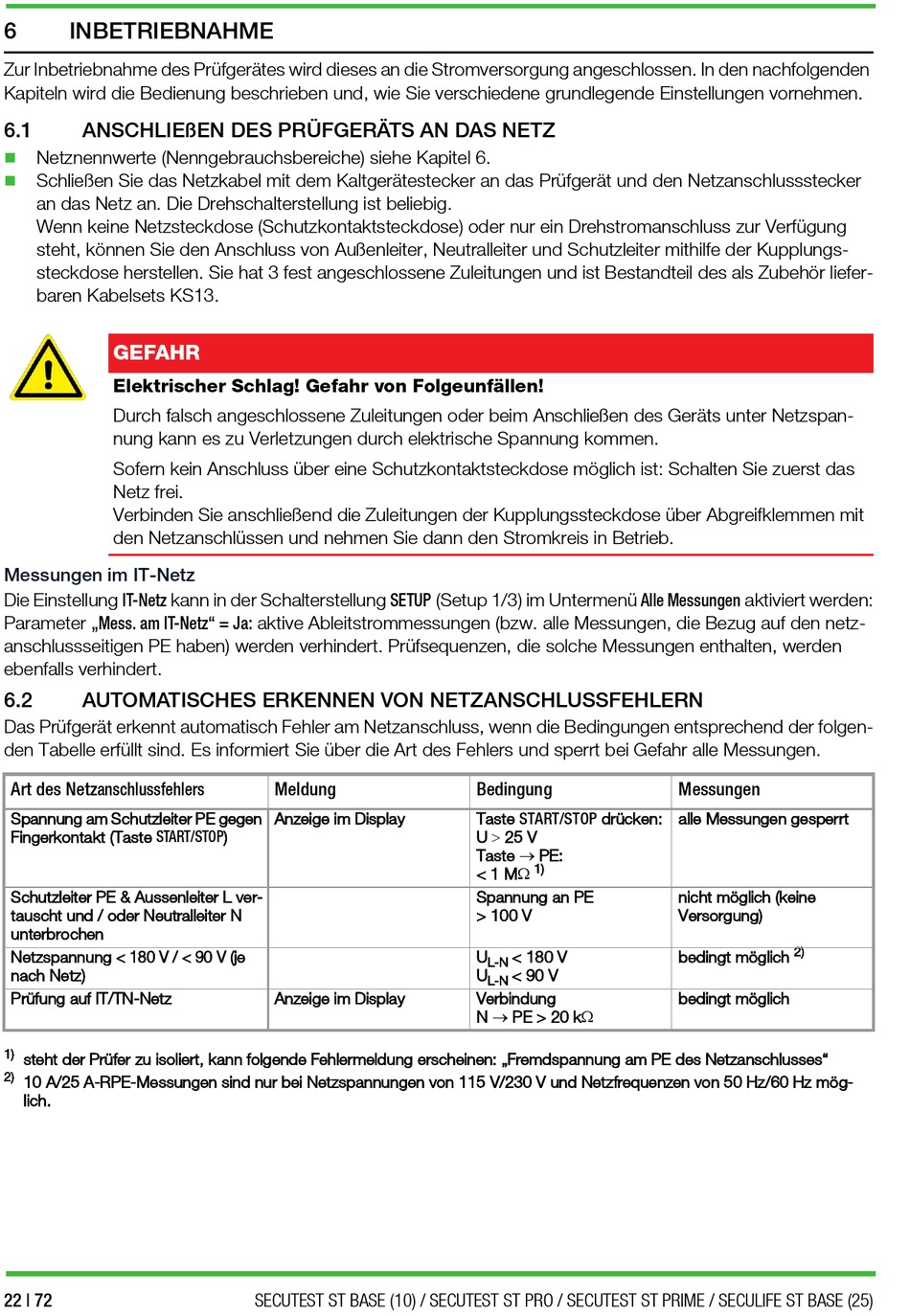

INBETRIEBNAHME

Zur Inbetriebnahme des Prüfgerätes wird dieses an die Stromversorgung angeschlossen. In den nachfolgenden
Kapiteln wird die Bedienung beschrieben und, wie Sie verschiedene grundlegende Einstellungen vornehmen.
6.1 ANSCHLIEßEN DES PRÜFGERÄTS AN DAS NETZ
Netznennwerte (Nenngebrauchsbereiche) siehe Kapitel 6.

Schließen Sie das Netzkabel mit dem Kaltgerätestecker an das Prüfgerät und den Netzanschlussstecker

an das Netz an. Die Drehschalterstellung ist beliebig.
Wenn keine Netzsteckdose (Schutzkontaktsteckdose) oder nur ein Drehstromanschluss zur Verfügung
steht, können Sie den Anschluss von Außenleiter, Neutralleiter und Schutzleiter mithilfe der Kupplungs-
steckdose herstellen. Sie hat 3 fest angeschlossene Zuleitungen und ist Bestandteil des als Zubehör liefer-
baren Kabelsets KS13.
GEFAHR
Elektrischer Schlag! Gefahr von Folgeunfällen!
Durch falsch angeschlossene Zuleitungen oder beim Anschließen des Geräts unter Netzspan-
nung kann es zu Verletzungen durch elektrische Spannung kommen.
Sofern kein Anschluss über eine Schutzkontaktsteckdose möglich ist: Schalten Sie zuerst das
Netz frei.
Verbinden Sie anschließend die Zuleitungen der Kupplungssteckdose über Abgreifklemmen mit
den Netzanschlüssen und nehmen Sie dann den Stromkreis in Betrieb.
Messungen im IT-Netz
Die Einstellung IT-Netz kann in der Schalterstellung SETUP (Setup 1/3) im Untermenü Alle Messungen aktiviert werden:
Parameter „Mess. am IT-Netz" = Ja: aktive Ableitstrommessungen (bzw. alle Messungen, die Bezug auf den netz-
anschlussseitigen PE haben) werden verhindert. Prüfsequenzen, die solche Messungen enthalten, werden
ebenfalls verhindert.
6.2

AUTOMATISCHES ERKENNEN VON NETZANSCHLUSSFEHLERN

Das Prüfgerät erkennt automatisch Fehler am Netzanschluss, wenn die Bedingungen entsprechend der folgen-
den Tabelle erfüllt sind. Es informiert Sie über die Art des Fehlers und sperrt bei Gefahr alle Messungen.
Art des Netzanschlussfehlers
Spannung am Schutzleiter PE gegen
Fingerkontakt (Taste START/STOP)
Schutzleiter PE & Aussenleiter L ver-
tauscht und / oder Neutralleiter N
unterbrochen
Netzspannung < 180 V / < 90 V (je
nach Netz)
Prüfung auf IT/TN-Netz
1)
steht der Prüfer zu isoliert, kann folgende Fehlermeldung erscheinen: „Fremdspannung am PE des Netzanschlusses"
2)
10 A/25 A-RPE-Messungen sind nur bei Netzspannungen von 115 V/230 V und Netzfrequenzen von 50 Hz/60 Hz mög-
lich.
22 | 72
Meldung
Anzeige im Display
Anzeige im Display
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
Bedingung
Taste START/STOP drücken:
U  25 V
Taste PE:
1)
< 1 M
Spannung an PE
> 100 V
U < 180 V
L-N
U < 90 V
L-N
Verbindung
N PE > 20 k
Messungen
alle Messungen gesperrt
nicht möglich (keine
Versorgung)
2)
bedingt möglich
bedingt möglich
