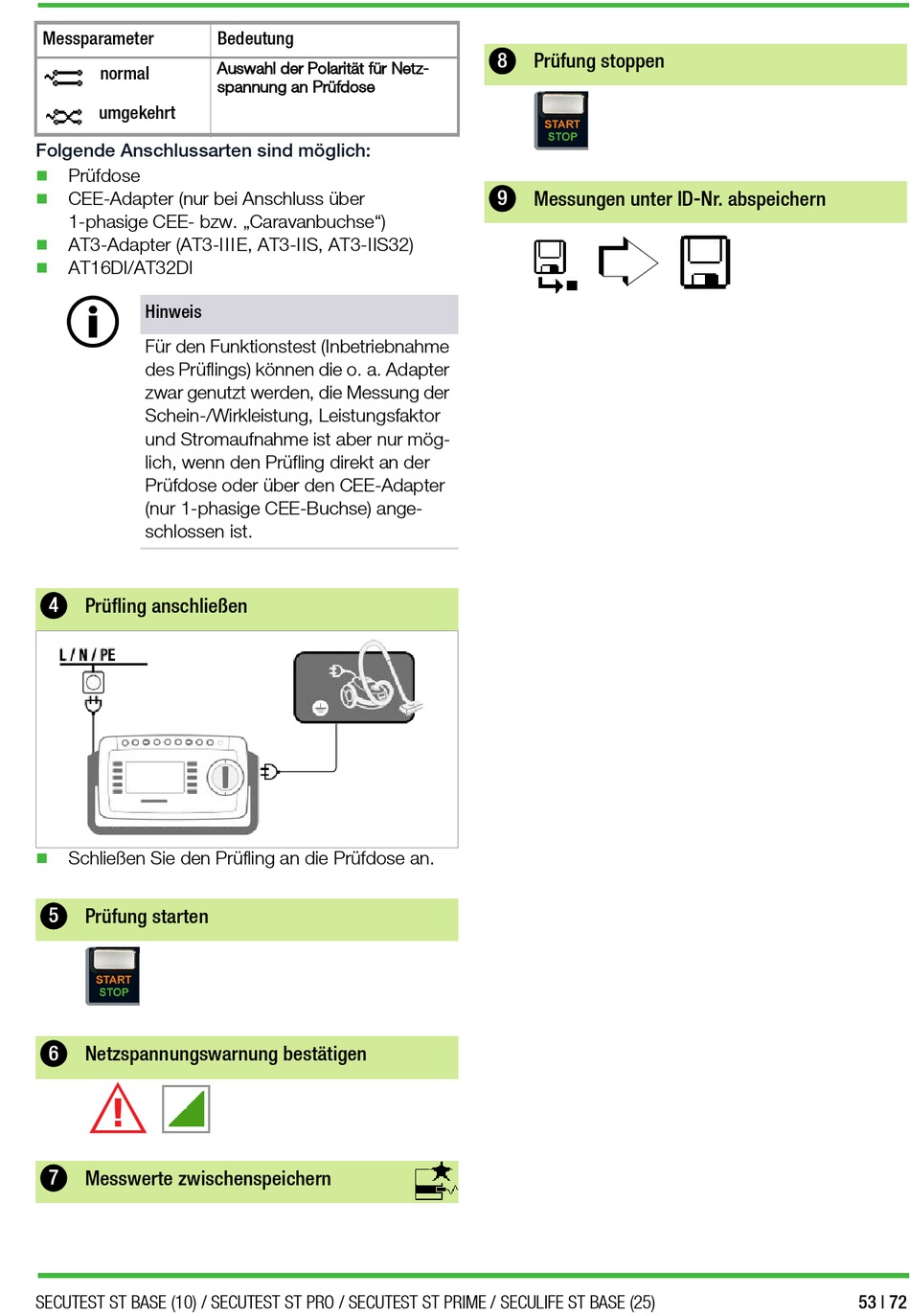

Gossen MetraWatt SECUTEST ST BASE Kurzbedienungsanleitung Seite 53

Messparameter
normal
umgekehrt
Folgende Anschlussarten sind möglich:
Prüfdose

CEE-Adapter (nur bei Anschluss über

1-phasige CEE- bzw. „Caravanbuchse")
AT3-Adapter (AT3-IIIE, AT3-IIS, AT3-IIS32)

AT16DI/AT32DI

Hinweis
Für den Funktionstest (Inbetriebnahme
des Prüflings) können die o. a. Adapter
zwar genutzt werden, die Messung der
Schein-/Wirkleistung, Leistungsfaktor
und Stromaufnahme ist aber nur mög-
lich, wenn den Prüfling direkt an der
Prüfdose oder über den CEE-Adapter
(nur 1-phasige CEE-Buchse) ange-
schlossen ist.
4
Prüfling anschließen
Schließen Sie den Prüfling an die Prüfdose an.

5
Prüfung starten
6
Netzspannungswarnung bestätigen
!
7
Messwerte zwischenspeichern
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
Bedeutung
Auswahl der Polarität für Netz-
spannung an Prüfdose
8
Prüfung stoppen
9 Messungen unter ID-Nr. abspeichern
53 | 72
