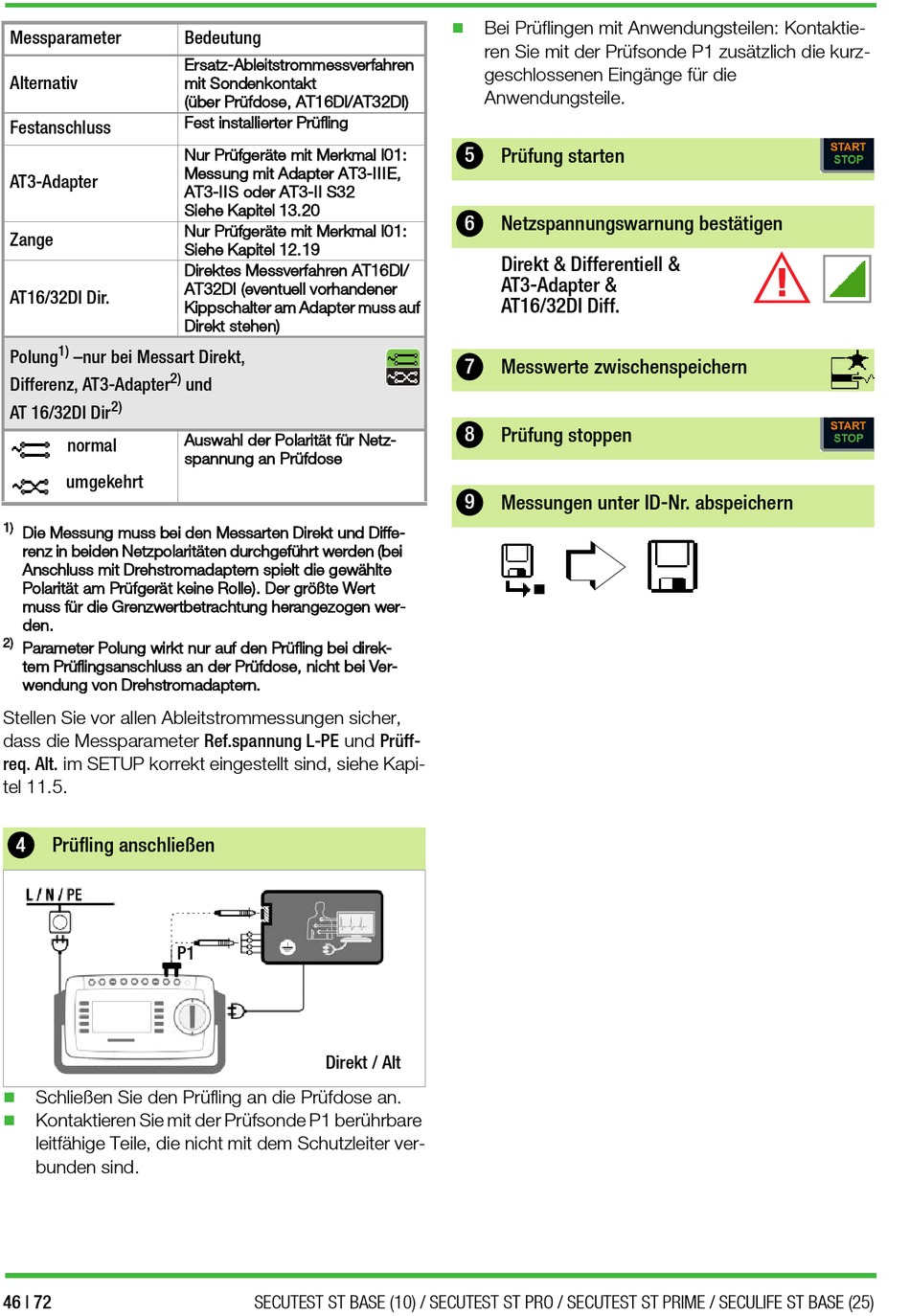

Messparameter
Alternativ
Festanschluss
AT3-Adapter
Zange
AT16/32DI Dir.
1)
Polung
–nur bei Messart Direkt,
2)
Differenz, AT3-Adapter
2)
AT 16/32DI Dir
normal
umgekehrt
1)
Die Messung muss bei den Messarten Direkt und Diffe-
renz in beiden Netzpolaritäten durchgeführt werden (bei
Anschluss mit Drehstromadaptern spielt die gewählte
Polarität am Prüfgerät keine Rolle). Der größte Wert
muss für die Grenzwertbetrachtung herangezogen wer-
den.
2)
Parameter Polung wirkt nur auf den Prüfling bei direk-
tem Prüflingsanschluss an der Prüfdose, nicht bei Ver-
wendung von Drehstromadaptern.
Stellen Sie vor allen Ableitstrommessungen sicher,
dass die Messparameter Ref.spannung L-PE und Prüff-
req. Alt. im SETUP korrekt eingestellt sind, siehe Kapi-
tel 11.5.
4
Prüfling anschließen
Schließen Sie den Prüfling an die Prüfdose an.
Kontaktieren Sie mit der Prüfsonde P1 berührbare
leitfähige Teile, die nicht mit dem Schutzleiter ver-
bunden sind.
46 | 72
Bedeutung
Ersatz-Ableitstrommessverfahren
mit Sondenkontakt
(über Prüfdose, AT16DI/AT32DI)
Fest installierter Prüfling
Nur Prüfgeräte mit Merkmal I01:
Messung mit Adapter AT3-IIIE,
AT3-IIS oder AT3-II S32
Siehe Kapitel 13.20
Nur Prüfgeräte mit Merkmal I01:
Siehe Kapitel 12.19
Direktes Messverfahren AT16DI/
AT32DI (eventuell vorhandener
Kippschalter am Adapter muss auf
Direkt stehen)
und
Auswahl der Polarität für Netz-
spannung an Prüfdose
P1
Direkt / Alt
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
Bei Prüflingen mit Anwendungsteilen: Kontaktie-
ren Sie mit der Prüfsonde P1 zusätzlich die kurz-
geschlossenen Eingänge für die
Anwendungsteile.
5
Prüfung starten
6
Netzspannungswarnung bestätigen
Direkt & Differentiell &
AT3-Adapter &
AT16/32DI Diff.
7
Messwerte zwischenspeichern
8
Prüfung stoppen
9
Messungen unter ID-Nr. abspeichern
!
