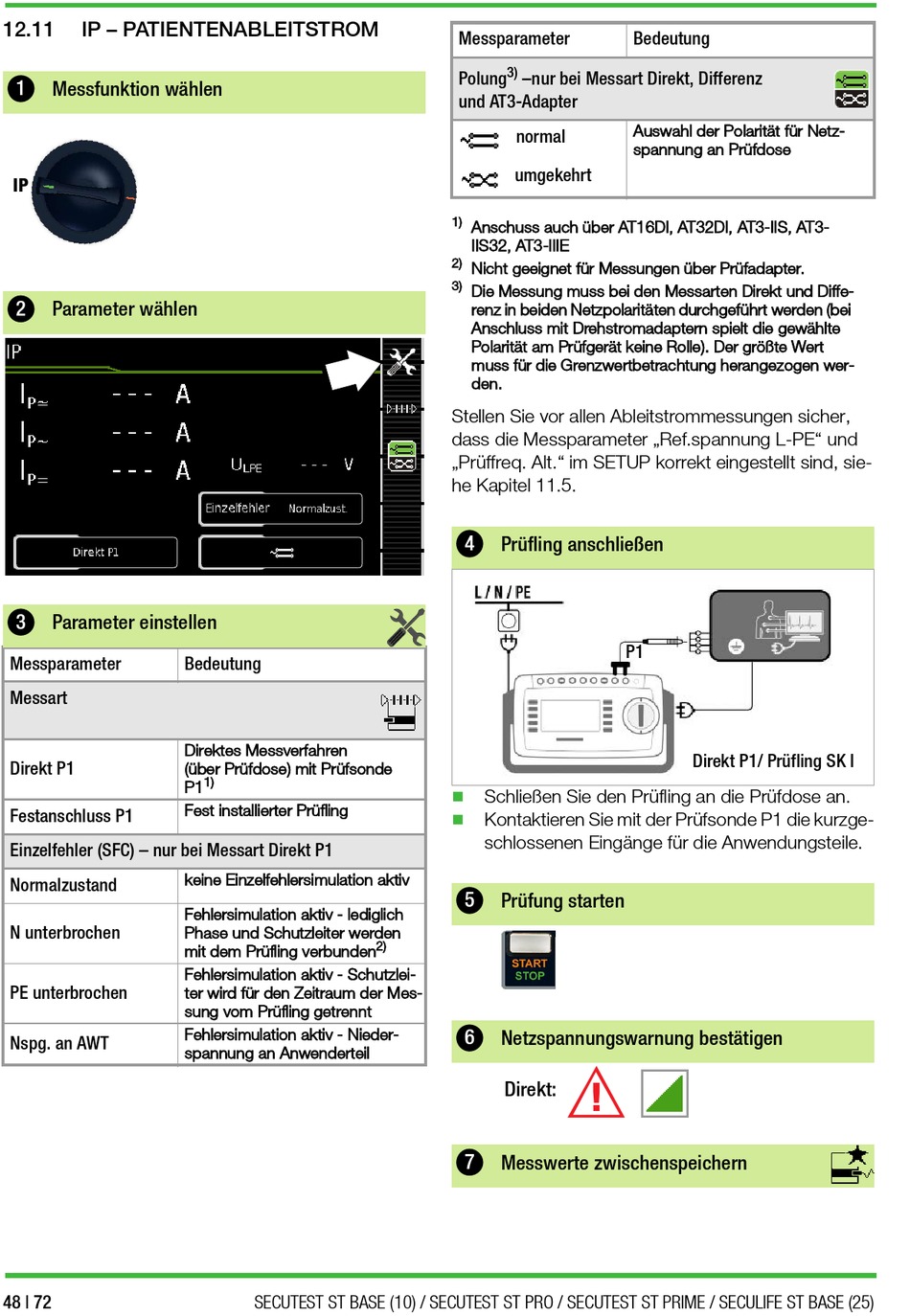

12.11 IP – PATIENTENABLEITSTROM
1
Messfunktion wählen
IP
2 Parameter wählen
3 Parameter einstellen
Messparameter
Messart
Direkt P1
Festanschluss P1
Einzelfehler (SFC) – nur bei Messart Direkt P1
Normalzustand
N unterbrochen
PE unterbrochen
Nspg. an AWT
48 | 72
Bedeutung
Direktes Messverfahren
(über Prüfdose) mit Prüfsonde
1)
P1
Fest installierter Prüfling
keine Einzelfehlersimulation aktiv
Fehlersimulation aktiv - lediglich
Phase und Schutzleiter werden
mit dem Prüfling verbunden
Fehlersimulation aktiv - Schutzlei-
ter wird für den Zeitraum der Mes-
sung vom Prüfling getrennt
Fehlersimulation aktiv - Nieder-
spannung an Anwenderteil
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
Messparameter
3)
Polung –nur bei Messart Direkt, Differenz
und AT3-Adapter
normal
umgekehrt
1)
Anschuss auch über AT16DI, AT32DI, AT3-IIS, AT3-
IIS32, AT3-IIIE
2)
Nicht geeignet für Messungen über Prüfadapter.
3)
Die Messung muss bei den Messarten Direkt und Diffe-
renz in beiden Netzpolaritäten durchgeführt werden (bei
Anschluss mit Drehstromadaptern spielt die gewählte
Polarität am Prüfgerät keine Rolle). Der größte Wert
muss für die Grenzwertbetrachtung herangezogen wer-
den.
Stellen Sie vor allen Ableitstrommessungen sicher,
dass die Messparameter „Ref.spannung L-PE" und
„Prüffreq. Alt." im SETUP korrekt eingestellt sind, sie-
he Kapitel 11.5.
4 Prüfling anschließen
Schließen Sie den Prüfling an die Prüfdose an.

Kontaktieren Sie mit der Prüfsonde P1 die kurzge-

schlossenen Eingänge für die Anwendungsteile.
5 Prüfung starten
2)
6
Netzspannungswarnung bestätigen
Direkt:
7 Messwerte zwischenspeichern
Bedeutung
Auswahl der Polarität für Netz-
spannung an Prüfdose
P1
Direkt P1/ Prüfling SK I
!
