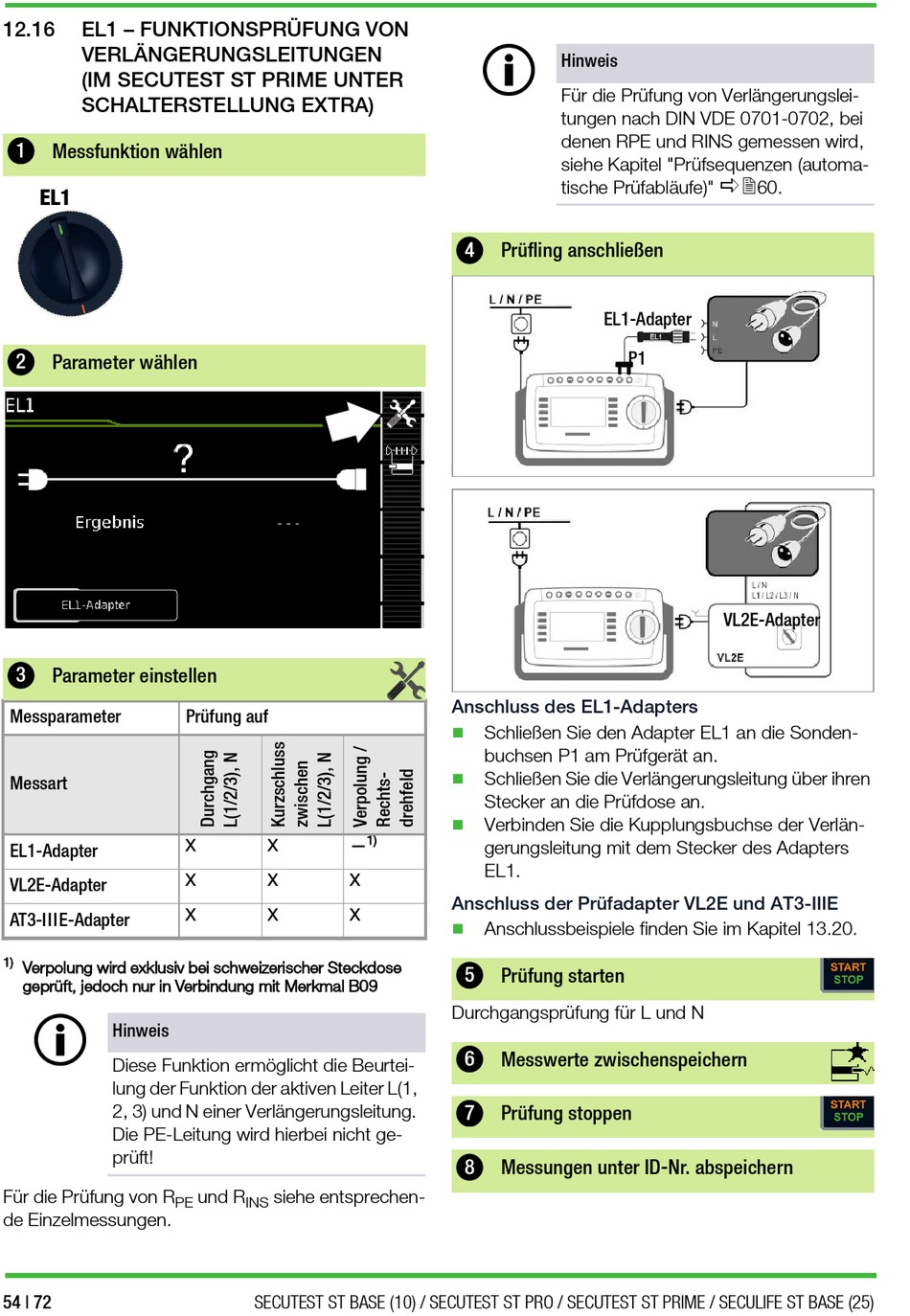

12.16 EL1 – FUNKTIONSPRÜFUNG VON
VERLÄNGERUNGSLEITUNGEN
(IM SECUTEST ST PRIME UNTER
SCHALTERSTELLUNG EXTRA)
1
Messfunktion wählen
EL1
2
Parameter wählen
3
Parameter einstellen
Messparameter
Messart
EL1-Adapter
VL2E-Adapter
AT3-IIIE-Adapter
1)
Verpolung wird exklusiv bei schweizerischer Steckdose
geprüft, jedoch nur in Verbindung mit Merkmal B09
Hinweis
Diese Funktion ermöglicht die Beurtei-
lung der Funktion der aktiven Leiter L(1,
2, 3) und N einer Verlängerungsleitung.
Die PE-Leitung wird hierbei nicht ge-
prüft!
Für die Prüfung von R
PE
de Einzelmessungen.
54 | 72
Prüfung auf
X X —
X X X
X X X
und R siehe entsprechen-
INS
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
4 Prüfling anschließen
Anschluss des EL1-Adapters
Schließen Sie den Adapter EL1 an die Sonden-

buchsen P1 am Prüfgerät an.
Schließen Sie die Verlängerungsleitung über ihren

Stecker an die Prüfdose an.
Verbinden Sie die Kupplungsbuchse der Verlän-

1)
gerungsleitung mit dem Stecker des Adapters
EL1.
Anschluss der Prüfadapter VL2E und AT3-IIIE
Anschlussbeispiele finden Sie im Kapitel 13.20.

5 Prüfung starten
Durchgangsprüfung für L und N
6
Messwerte zwischenspeichern
7 Prüfung stoppen
8 Messungen unter ID-Nr. abspeichern
Hinweis
Für die Prüfung von Verlängerungslei-
tungen nach DIN VDE 0701-0702, bei
denen RPE und RINS gemessen wird,
siehe Kapitel "Prüfsequenzen (automa-

tische Prüfabläufe)"
EL1-Adapter
P1
VL2E-Adapter
60.
