4.4
Anschließen des Prüflings an das Prüfgerät
Für die Messung von Schutzleiterwiderstand, Isolationswiderstand und Ersatz-Ableitstrom müssen
Sie den Prüfling an die Prüfdose (8) oder an die zur Prüfdose parallel liegenden Buchsen bzw.
Klemmen (9) und (10) anschließen. Der Anschluss (9) ist mit den kurzgeschlossenen Außen-
leiterbuchsen und der Anschluss (10) mit dem Schutzkontakt der Prüfdose (8) verbunden.

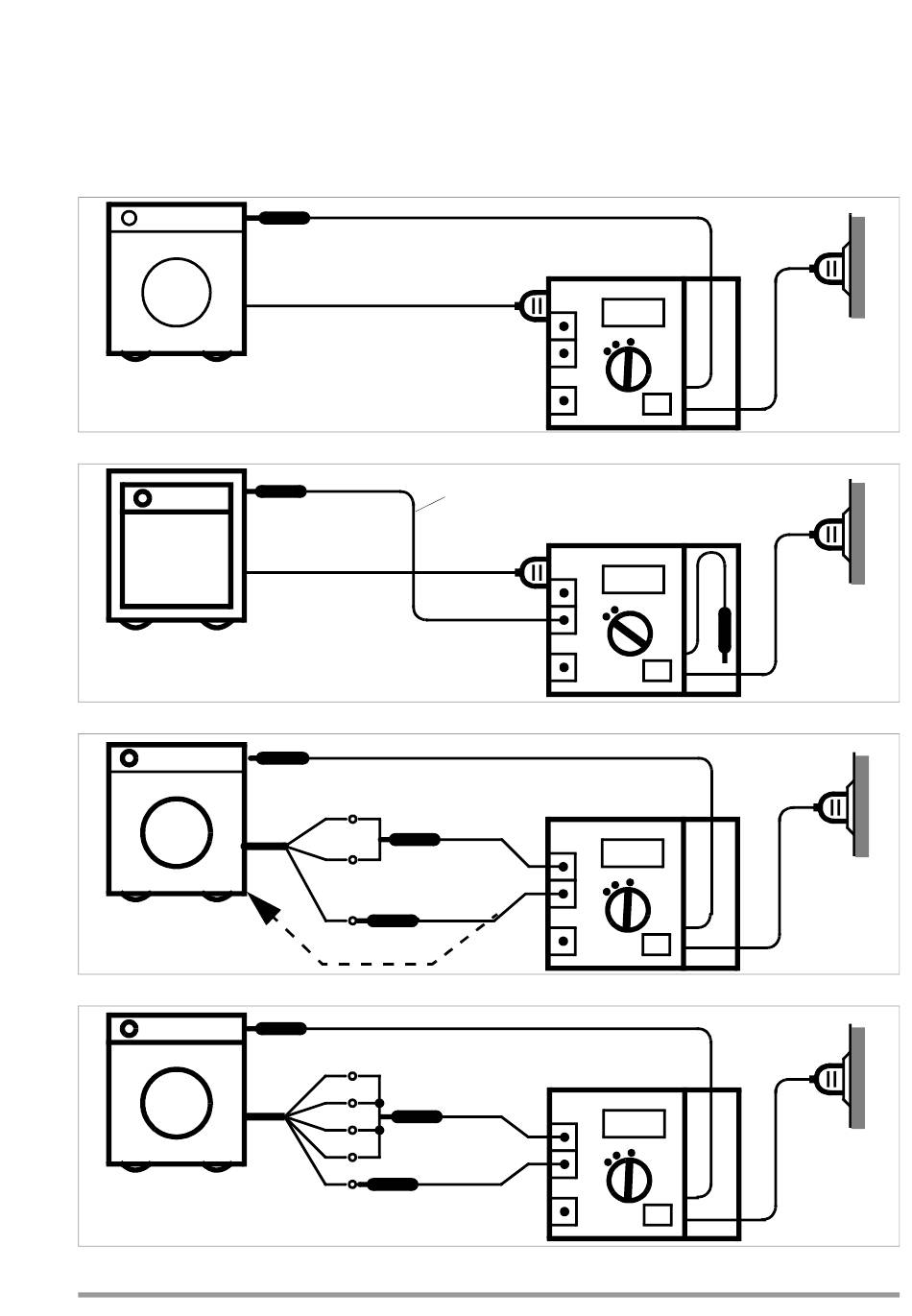

Verwenden Sie je nach Art des Prüflings eine der folgenden Anschlussschaltungen.
4.4.1 Prüflinge der Schutzklasse I mit Netzstecker
Prüfling einschalten!
4.4.2 Prüflinge der Schutzklasse II
Prüfling einschalten!
4.4.3 Prüflinge ohne Netzstecker und Prüflinge der SK III
Prüfling einschalten!
4.4.4 Prüflinge für Drehstrom-Anschluss
Prüfling einschalten!
