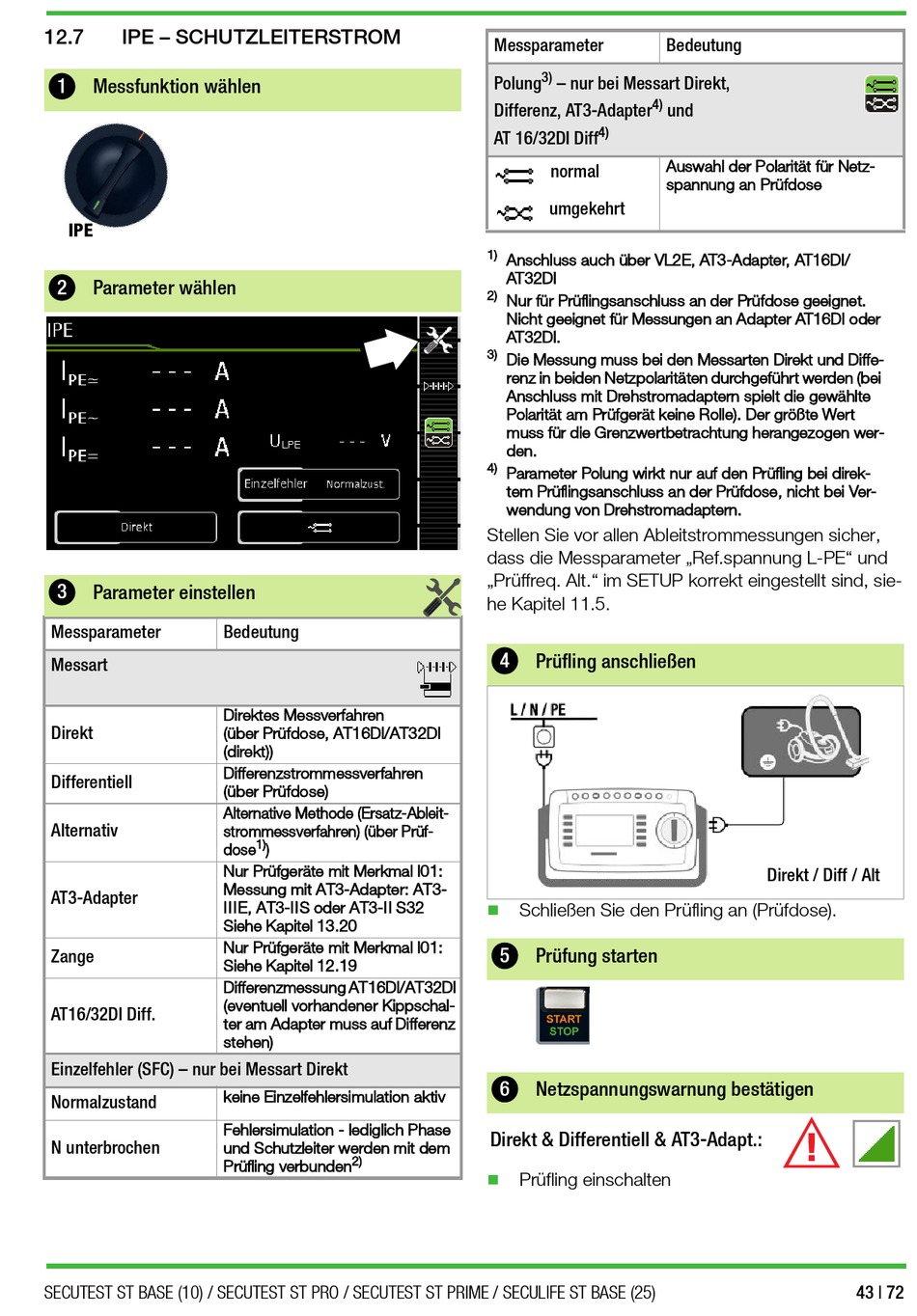

12.7 IPE – SCHUTZLEITERSTROM
1 Messfunktion wählen
IPE
2 Parameter wählen
3
Parameter einstellen
Messparameter
Messart
Direkt
Differentiell
Alternativ
AT3-Adapter
Zange
AT16/32DI Diff.
Einzelfehler (SFC) – nur bei Messart Direkt
Normalzustand
N unterbrochen
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
Bedeutung
Direktes Messverfahren
(über Prüfdose, AT16DI/AT32DI
(direkt))
Differenzstrommessverfahren
(über Prüfdose)
Alternative Methode (Ersatz-Ableit-
strommessverfahren) (über Prüf-
1)
dose )
Nur Prüfgeräte mit Merkmal I01:
Messung mit AT3-Adapter: AT3-
IIIE, AT3-IIS oder AT3-II S32
Siehe Kapitel 13.20
Nur Prüfgeräte mit Merkmal I01:
Siehe Kapitel 12.19
Differenzmessung AT16DI/AT32DI
(eventuell vorhandener Kippschal-
ter am Adapter muss auf Differenz
stehen)
keine Einzelfehlersimulation aktiv
Fehlersimulation - lediglich Phase
und Schutzleiter werden mit dem
2)
Prüfling verbunden
Messparameter
3)
Polung – nur bei Messart Direkt,
4)
Differenz, AT3-Adapter
4)
AT 16/32DI Diff
normal
umgekehrt
1)
Anschluss auch über VL2E, AT3-Adapter, AT16DI/
AT32DI
2)
Nur für Prüflingsanschluss an der Prüfdose geeignet.
Nicht geeignet für Messungen an Adapter AT16DI oder
AT32DI.
3)
Die Messung muss bei den Messarten Direkt und Diffe-
renz in beiden Netzpolaritäten durchgeführt werden (bei
Anschluss mit Drehstromadaptern spielt die gewählte
Polarität am Prüfgerät keine Rolle). Der größte Wert
muss für die Grenzwertbetrachtung herangezogen wer-
den.
4)
Parameter Polung wirkt nur auf den Prüfling bei direk-
tem Prüflingsanschluss an der Prüfdose, nicht bei Ver-
wendung von Drehstromadaptern.
Stellen Sie vor allen Ableitstrommessungen sicher,
dass die Messparameter „Ref.spannung L-PE" und
„Prüffreq. Alt." im SETUP korrekt eingestellt sind, sie-
he Kapitel 11.5.
4
Prüfling anschließen
Schließen Sie den Prüfling an (Prüfdose).

5
Prüfung starten
6 Netzspannungswarnung bestätigen
Direkt & Differentiell & AT3-Adapt.:
Prüfling einschalten

Bedeutung
und
Auswahl der Polarität für Netz-
spannung an Prüfdose
Direkt / Diff / Alt
!
