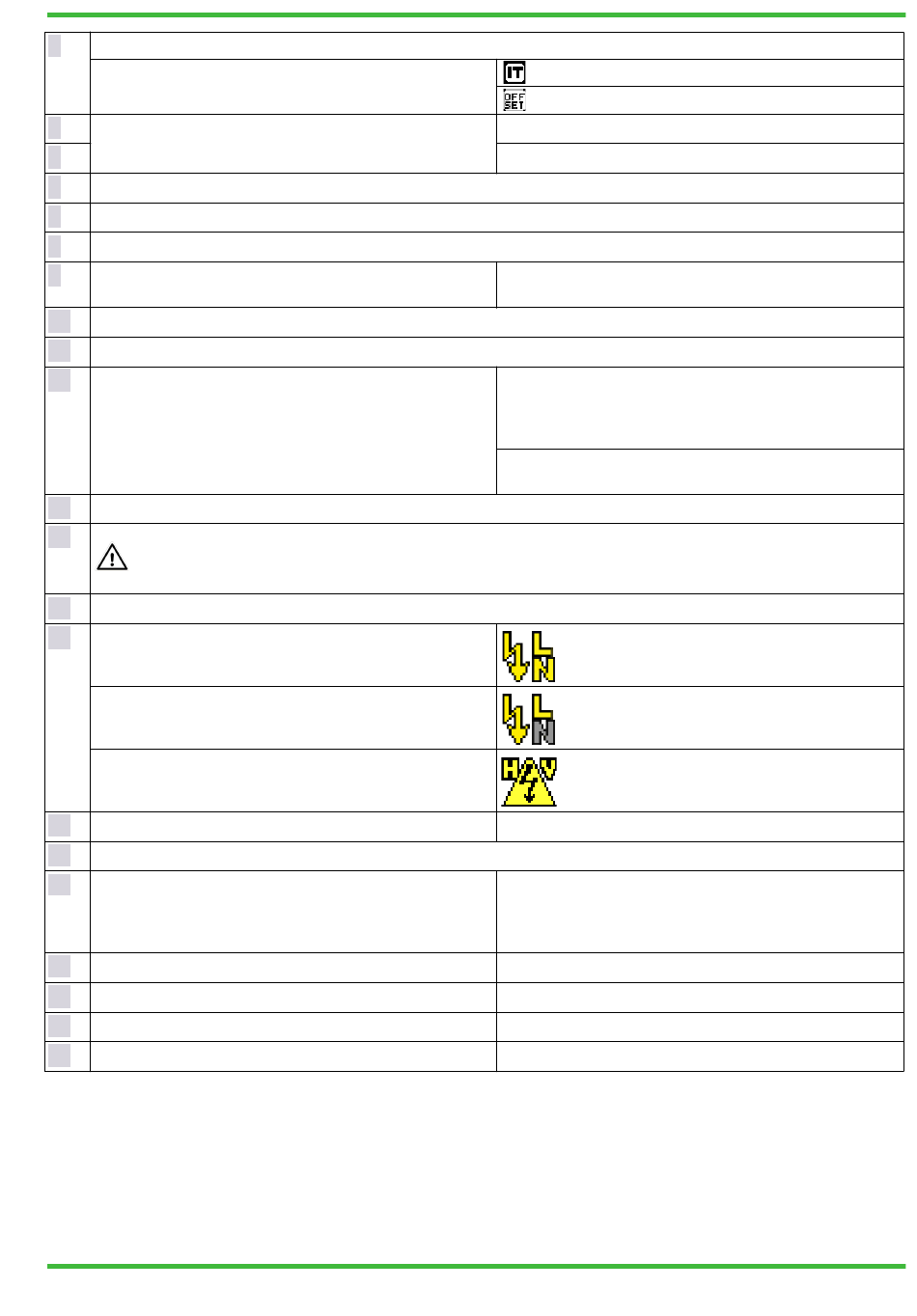

3
Symboleinblendung für die an der USB-Master-Schnittstelle angeschlossenen Geräte
Spezielle Symboleinblendungen:
4
Spannungsmesseingänge
5
6 Sicherungsfach (Schmelzsicherung des Sondeneingangs P1)
7
Weiß/silber markierter und abgesicherter Hochstrompfad
8
Prüfsonde (P1)
9 Knickschutztülle:
10 Anschluss Spannungsversorgung SECUTEST CLIP (Z745H)
11
Softkeys
12
Drehschalter für Funktionswahl
13
Anschluss HV-Prüfpistole (nur SECUTEST ST PRIME mit Merkmal F02)
14 Prüfdose (länderspezifisch) zum Anschluss von Prüflingen
Achtung!
Prüfdose führt je nach Messaufgabe Netzspannung
15
Tragegriff und Bügel zur Schrägstellung
16 Netz an Prüfdose. SFC: Normalzustand
Netz an Prüfdose. SFC: N unterbrochen
Hochspannung liegt an
(bei Merkmal F01/F02)
17 LC-Anzeigefeld
18
Buchse für Netzversorgung über Kaltgerätestecker (länderspezifisch)
19
START STOP
20 Funktionstaste MEM
21
Funktionstaste HELP
22
Funktionstaste ESC
23 Funktionstaste PRINT
1)
(nur Prüfgeräte mit Merkmal H01, z. B. SECUTEST ST PRO)
2)
siehe auch Bedienungsanleitung des Geräts
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
1)
– Messung am IT-Netz aktiv
– OFFSET für RPE aktiv
schwarz: max. 16 A
grün: max. 25 A
2)
Drehschalterebene orange
Prüfsequenzen A1 ... A9
(Prüfsequenzen nach Norm bzw. benutzerdefinierter Prüf-
ablauf)
Drehschalterebene grün
Einzelmessungen
Start/Stopp
– Einzelmessung
– Prüfsequenz
Fingerkontakt
Datenbank
Kontextsensitive Hilfe (teilweise)
Rücksprung
Drucken via USB
