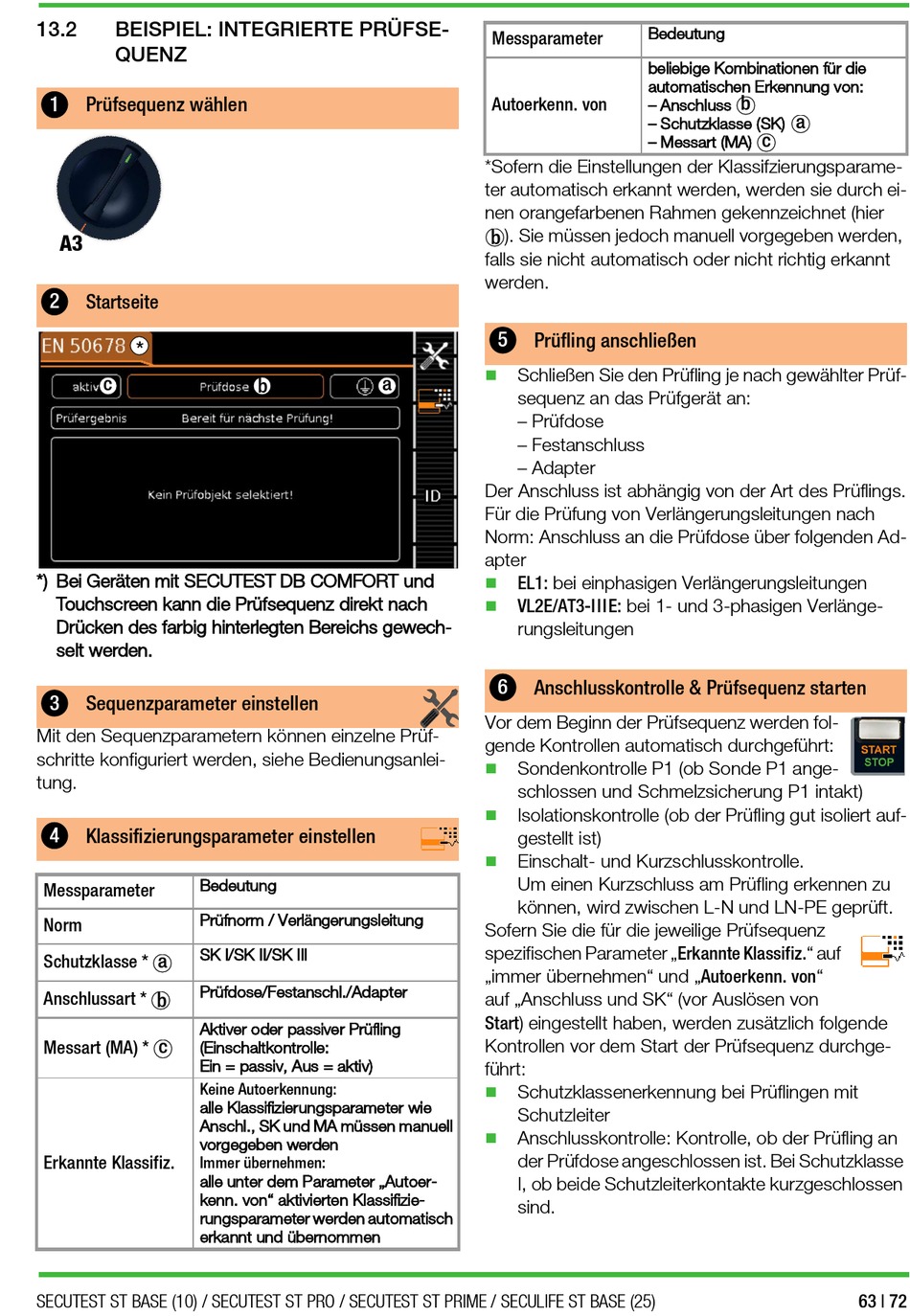

13.2 BEISPIEL: INTEGRIERTE PRÜFSE-
QUENZ
1
Prüfsequenz wählen
A3
2 Startseite
*
c
*) Bei Geräten mit SECUTEST DB COMFORT und
Touchscreen kann die Prüfsequenz direkt nach
Drücken des farbig hinterlegten Bereichs gewech-
selt werden.
3 Sequenzparameter einstellen
Mit den Sequenzparametern können einzelne Prüf-
schritte konfiguriert werden, siehe Bedienungsanlei-
tung.
4 Klassifizierungsparameter einstellen
Bedeutung
Messparameter
Prüfnorm / Verlängerungsleitung
Norm
SK I/SK II/SK III
a
Schutzklasse *
Prüfdose/Festanschl./Adapter
Anschlussart * b
Aktiver oder passiver Prüfling
c
Messart (MA) *
(Einschaltkontrolle:
Ein = passiv, Aus = aktiv)
Keine Autoerkennung:
alle Klassifizierungsparameter wie
Anschl., SK und MA müssen manuell
vorgegeben werden
Erkannte Klassifiz.
Immer übernehmen:
alle unter dem Parameter „Autoer-
kenn. von" aktivierten Klassifizie-
rungsparameter werden automatisch
erkannt und übernommen
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
a
b
Bedeutung
Messparameter
beliebige Kombinationen für die
automatischen Erkennung von:
Autoerkenn. von
– Anschluss
– Schutzklasse (SK)
– Messart (MA)
*Sofern die Einstellungen der Klassifzierungsparame-
ter automatisch erkannt werden, werden sie durch ei-
nen orangefarbenen Rahmen gekennzeichnet (hier
b ). Sie müssen jedoch manuell vorgegeben werden,
falls sie nicht automatisch oder nicht richtig erkannt
werden.
5 Prüfling anschließen
Schließen Sie den Prüfling je nach gewählter Prüf-

sequenz an das Prüfgerät an:
– Prüfdose
– Festanschluss
– Adapter
Der Anschluss ist abhängig von der Art des Prüflings.
Für die Prüfung von Verlängerungsleitungen nach
Norm: Anschluss an die Prüfdose über folgenden Ad-
apter
EL1: bei einphasigen Verlängerungsleitungen

VL2E/AT3-IIIE: bei 1- und 3-phasigen Verlänge-

rungsleitungen
6
Anschlusskontrolle & Prüfsequenz starten
Vor dem Beginn der Prüfsequenz werden fol-
gende Kontrollen automatisch durchgeführt:
Sondenkontrolle P1 (ob Sonde P1 ange-

schlossen und Schmelzsicherung P1 intakt)
Isolationskontrolle (ob der Prüfling gut isoliert auf-

gestellt ist)
Einschalt- und Kurzschlusskontrolle.

Um einen Kurzschluss am Prüfling erkennen zu
können, wird zwischen L-N und LN-PE geprüft.
Sofern Sie die für die jeweilige Prüfsequenz
spezifischen Parameter „Erkannte Klassifiz." auf
„immer übernehmen" und „Autoerkenn. von"
auf „Anschluss und SK" (vor Auslösen von
Start) eingestellt haben, werden zusätzlich folgende
Kontrollen vor dem Start der Prüfsequenz durchge-
führt:
Schutzklassenerkennung bei Prüflingen mit

Schutzleiter
Anschlusskontrolle: Kontrolle, ob der Prüfling an

der Prüfdose angeschlossen ist. Bei Schutzklasse
I, ob beide Schutzleiterkontakte kurzgeschlossen
sind.
b
a
c
