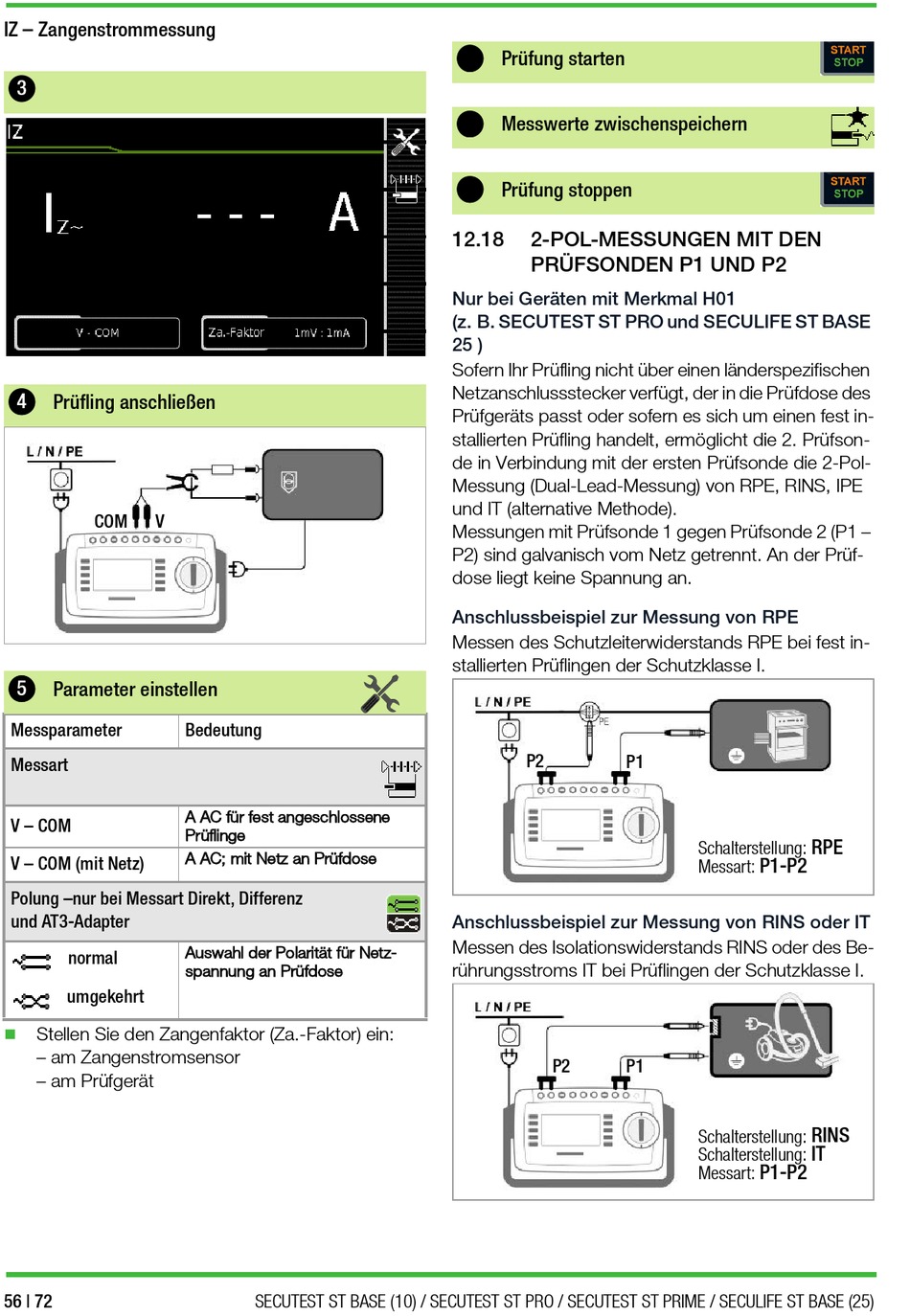

Gossen MetraWatt SECUTEST ST BASE Kurzbedienungsanleitung Seite 56

IZ – Zangenstrommessung
3
4
Prüfling anschließen
COM V
5 Parameter einstellen
Messparameter
Messart
V – COM
V – COM (mit Netz)
Polung –nur bei Messart Direkt, Differenz
und AT3-Adapter
normal
umgekehrt
Stellen Sie den Zangenfaktor (Za.-Faktor) ein:

– am Zangenstromsensor
– am Prüfgerät
56 | 72
Bedeutung
A AC für fest angeschlossene
Prüflinge
A AC; mit Netz an Prüfdose
Auswahl der Polarität für Netz-
spannung an Prüfdose
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
6 Prüfung starten
7
Messwerte zwischenspeichern
8 Prüfung stoppen
12.18 2-POL-MESSUNGEN MIT DEN
PRÜFSONDEN P1 UND P2
Nur bei Geräten mit Merkmal H01
(z. B. SECUTEST ST PRO und SECULIFE ST BASE
25 )
Sofern Ihr Prüfling nicht über einen länderspezifischen
Netzanschlussstecker verfügt, der in die Prüfdose des
Prüfgeräts passt oder sofern es sich um einen fest in-
stallierten Prüfling handelt, ermöglicht die 2. Prüfson-
de in Verbindung mit der ersten Prüfsonde die 2-Pol-
Messung (Dual-Lead-Messung) von RPE, RINS, IPE
und IT (alternative Methode).
Messungen mit Prüfsonde 1 gegen Prüfsonde 2 (P1 –
P2) sind galvanisch vom Netz getrennt. An der Prüf-
dose liegt keine Spannung an.
Anschlussbeispiel zur Messung von RPE
Messen des Schutzleiterwiderstands RPE bei fest in-
stallierten Prüflingen der Schutzklasse I.
P2
Anschlussbeispiel zur Messung von RINS oder IT
Messen des Isolationswiderstands RINS oder des Be-
rührungsstroms IT bei Prüflingen der Schutzklasse I.
P2
P1
Schalterstellung:
P1-P2
Messart:
P1
Schalterstellung:
Schalterstellung:
P1-P2
Messart:
RPE
RINS
IT
