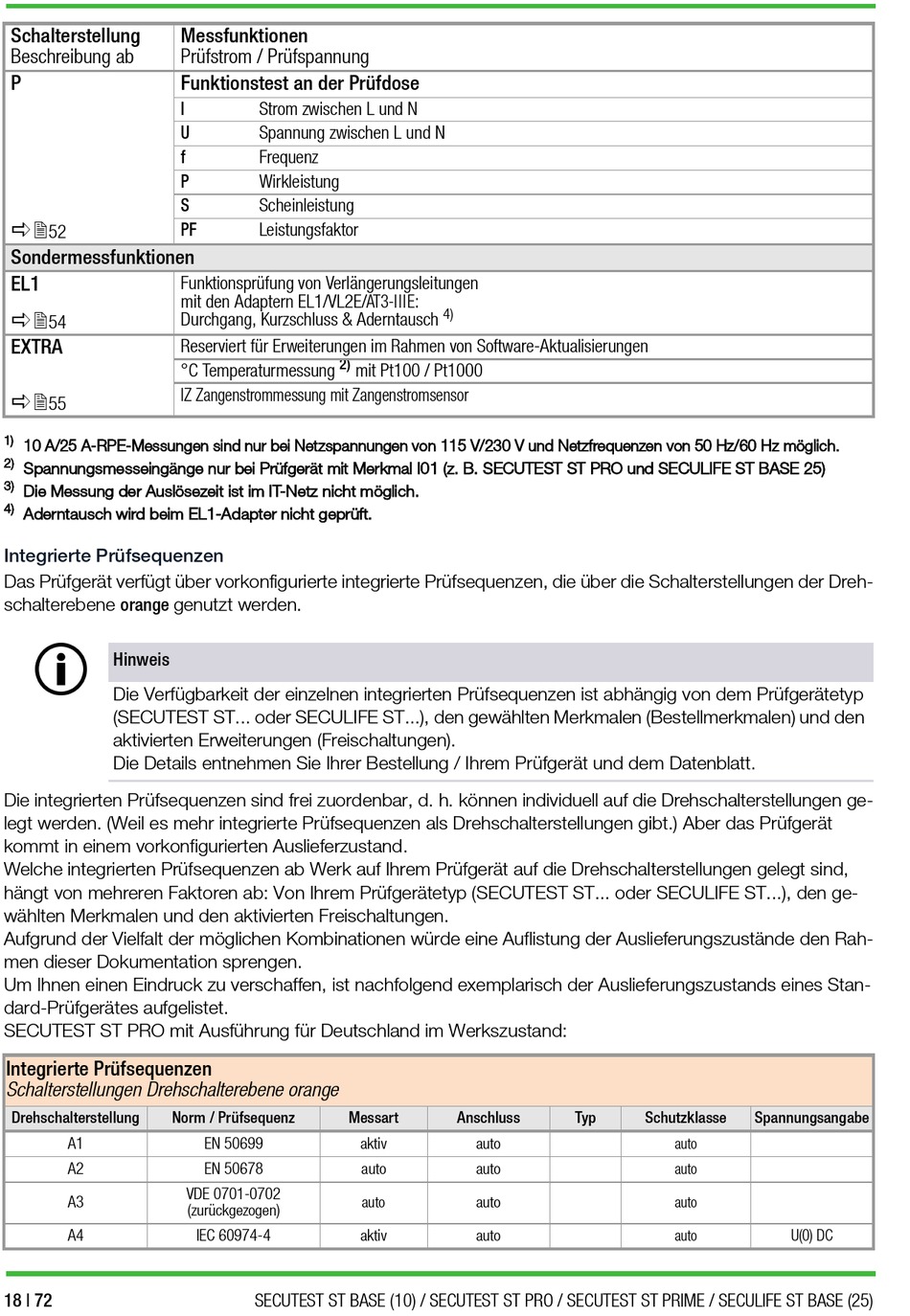

Gossen MetraWatt SECUTEST ST BASE Kurzbedienungsanleitung Seite 18

Schalterstellung
Beschreibung ab
P

52
Sondermessfunktionen
EL1

54
EXTRA

55
1)
10 A/25 A-RPE-Messungen sind nur bei Netzspannungen von 115 V/230 V und Netzfrequenzen von 50 Hz/60 Hz möglich.
2)
Spannungsmesseingänge nur bei Prüfgerät mit Merkmal I01 (z. B. SECUTEST ST PRO und SECULIFE ST BASE 25)
3)
Die Messung der Auslösezeit ist im IT-Netz nicht möglich.
4)
Aderntausch wird beim EL1-Adapter nicht geprüft.
Integrierte Prüfsequenzen
Das Prüfgerät verfügt über vorkonfigurierte integrierte Prüfsequenzen, die über die Schalterstellungen der Dreh-
schalterebene orange genutzt werden.
Hinweis
Die Verfügbarkeit der einzelnen integrierten Prüfsequenzen ist abhängig von dem Prüfgerätetyp
(SECUTEST ST... oder SECULIFE ST...), den gewählten Merkmalen (Bestellmerkmalen) und den
aktivierten Erweiterungen (Freischaltungen).
Die Details entnehmen Sie Ihrer Bestellung / Ihrem Prüfgerät und dem Datenblatt.
Die integrierten Prüfsequenzen sind frei zuordenbar, d. h. können individuell auf die Drehschalterstellungen ge-
legt werden. (Weil es mehr integrierte Prüfsequenzen als Drehschalterstellungen gibt.) Aber das Prüfgerät
kommt in einem vorkonfigurierten Auslieferzustand.
Welche integrierten Prüfsequenzen ab Werk auf Ihrem Prüfgerät auf die Drehschalterstellungen gelegt sind,
hängt von mehreren Faktoren ab: Von Ihrem Prüfgerätetyp (SECUTEST ST... oder SECULIFE ST...), den ge-
wählten Merkmalen und den aktivierten Freischaltungen.
Aufgrund der Vielfalt der möglichen Kombinationen würde eine Auflistung der Auslieferungszustände den Rah-
men dieser Dokumentation sprengen.
Um Ihnen einen Eindruck zu verschaffen, ist nachfolgend exemplarisch der Auslieferungszustands eines Stan-
dard-Prüfgerätes aufgelistet.
SECUTEST ST PRO mit Ausführung für Deutschland im Werkszustand:
Integrierte Prüfsequenzen
Schalterstellungen Drehschalterebene orange
Drehschalterstellung Norm / Prüfsequenz
A1
A2
A3
A4
18 | 72
Messfunktionen
Prüfstrom / Prüfspannung
Funktionstest an der Prüfdose
I Strom zwischen L und N
U Spannung zwischen L und N
f Frequenz
P
Wirkleistung
S Scheinleistung
PF Leistungsfaktor
Funktionsprüfung von Verlängerungsleitungen
mit den Adaptern EL1/VL2E/AT3-IIIE:
Durchgang, Kurzschluss & Aderntausch
Reserviert für Erweiterungen im Rahmen von Software-Aktualisierungen
2)
°C Temperaturmessung
IZ Zangenstrommessung mit Zangenstromsensor
Messart
EN 50699
EN 50678
VDE 0701-0702
(zurückgezogen)
IEC 60974-4
SECUTEST ST BASE (10) / SECUTEST ST PRO / SECUTEST ST PRIME / SECULIFE ST BASE (25)
4)
mit Pt100 / Pt1000
Anschluss
aktiv auto
auto auto
auto auto
aktiv auto
Typ Schutzklasse
auto
auto
auto
auto
Spannungsangabe
U(0) DC
