4. Drücken Sie Cursors noch zwei Mal, um
sie zu deaktivieren.

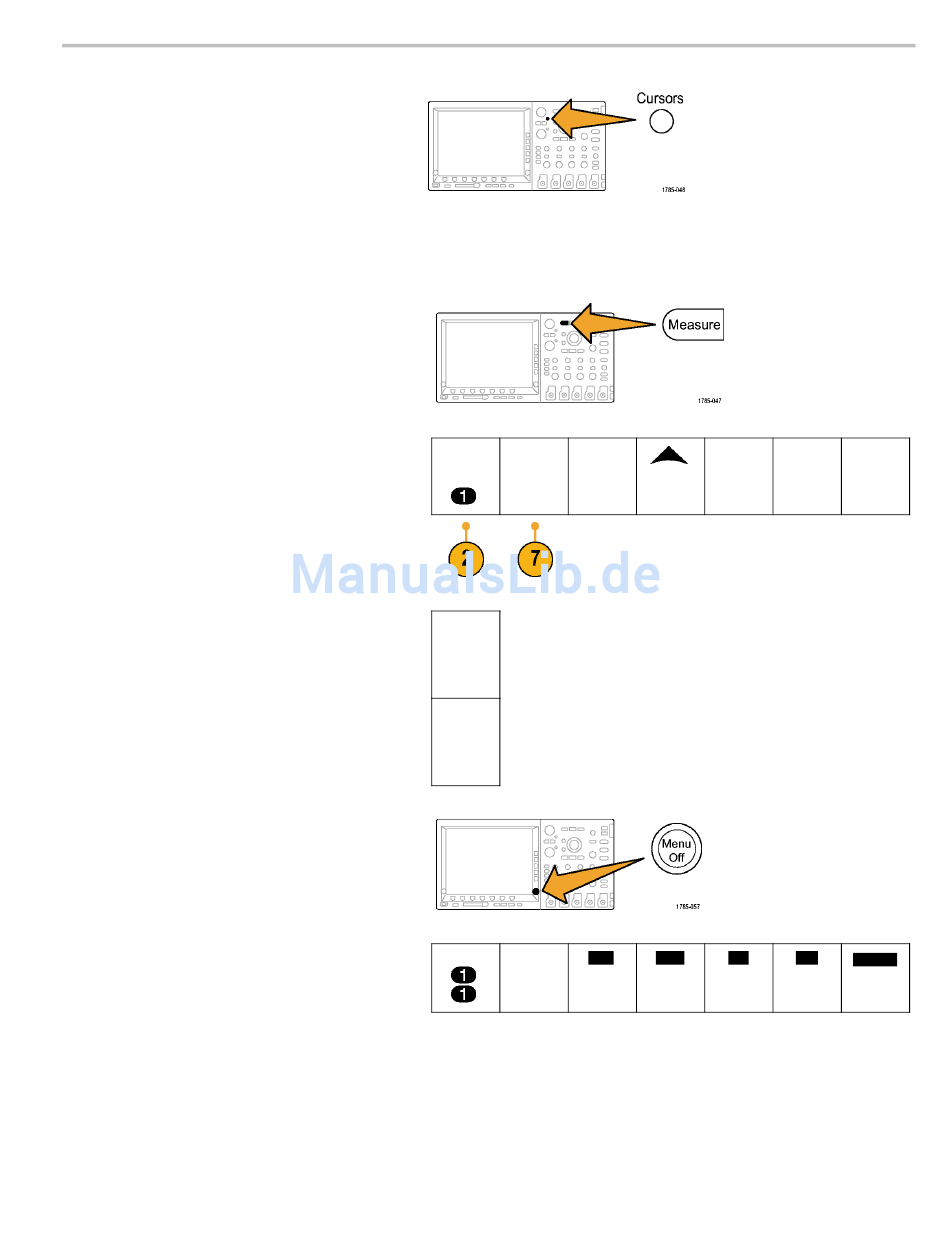

Demo VII: Durchführen von Messungen
1. Drücken Sie auf dem Bedienfeld die Taste
Messen.
2. Drücken Sie die untere Rahmentaste
Messung hinzufügen.
3. Drehen Sie den Mehrzweck-Drehknopf a,
um Frequenz auszuwählen. Drücken Sie
die seitliche Rahmentaste OK Messung
hinzufügen.
4. Drehen Sie den Mehrzweck-Drehknopf a,
um Periode auszuwählen. Drücken Sie
die seitliche Rahmentaste OK Messung
hinzufügen.
5. Drücken Sie unten rechts neben der
Anzeige auf Menu Off, um das seitliche
Menü auszublenden.
6. Beobachten Sie die angezeigten
Messergebnisse.
Die Anzeige gibt die Frequenz und die
Periode an. Beim MSO/DPO3000 und
MSO/DPO4000 zeigt sie außerdem
Mittelwert, Minimum, Maximum und
Standardabweichung der Messungen an.
Bedienungsanleitung für die Demo 2-Baugruppe
Erste Schritte mit Oszilloskopen der Serien MSO/DPO2000, MSO/DPO3000 und MSO/DPO4000
Messung
hinzufügen
Frequenz
Periode
Messung Indikatoren
entfernen
Weiter
Wert Mittel
Frequenz
1.250 MHz 1.250 M
Periode
800,0 ns 800,0 n
Cursor auf Cursor
Bildschirm konfiguri-
anzeigen eren
Min Max
Std.abw.
1.250 M 1.250 M 45.44
799,9 n 800,1 n 31.98
