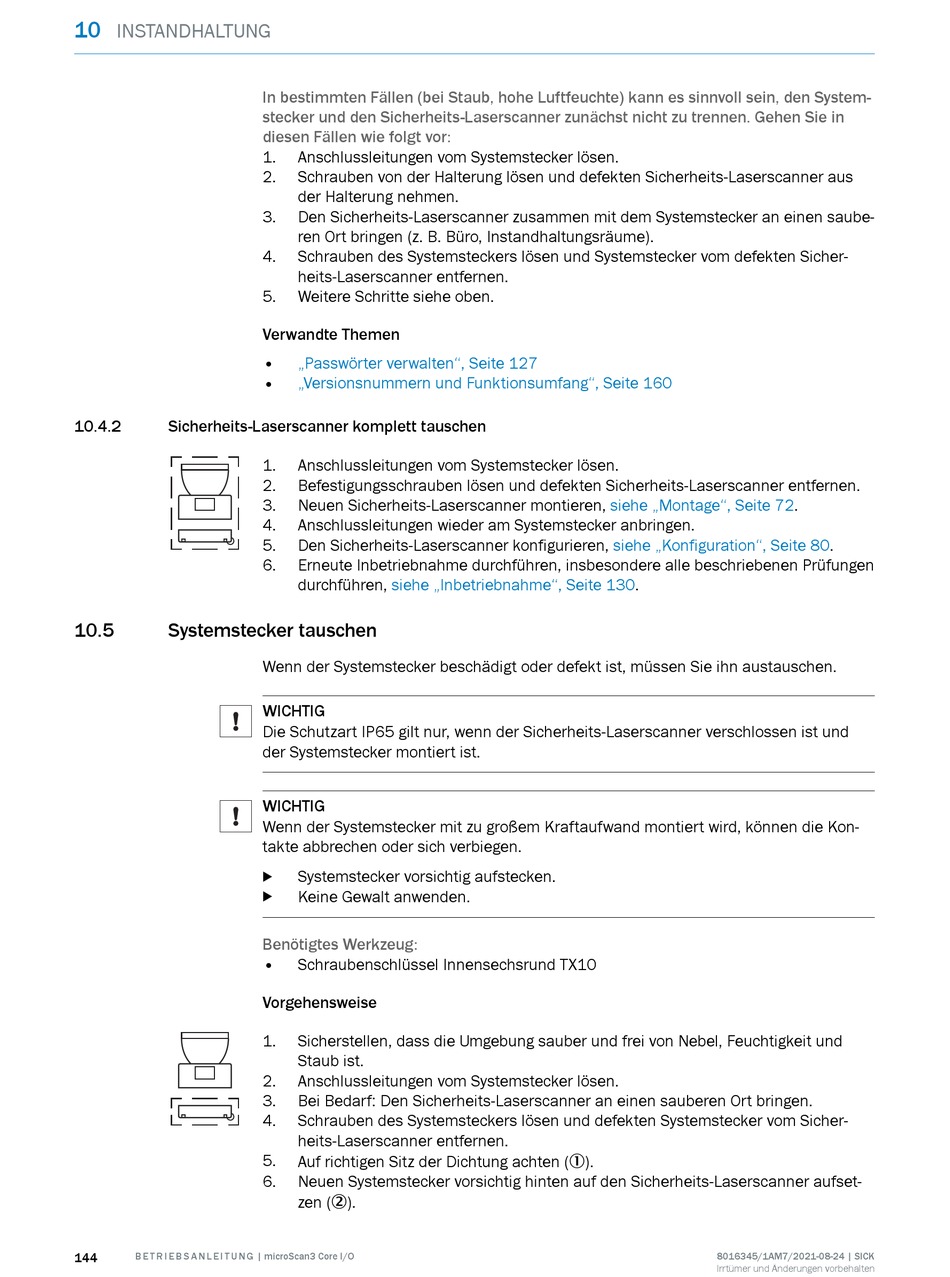

Sicherheits-Laserscanner Komplett Tauschen; Systemstecker Tauschen - SICK microScan3 Core I/O Betriebsanleitung

10
INSTANDHALTUNG
10.4.2

Sicherheits-Laserscanner komplett tauschen

10.5

Systemstecker tauschen

144 B E T R I E B S A N L E I T U N G | microScan3 Core I/O
In bestimmten Fällen (bei Staub, hohe Luftfeuchte) kann es sinnvoll sein, den System‐
stecker und den Sicherheits-Laserscanner zunächst nicht zu trennen. Gehen Sie in
diesen Fällen wie folgt vor:
1. Anschlussleitungen vom Systemstecker lösen.
2. Schrauben von der Halterung lösen und defekten Sicherheits-Laserscanner aus
der Halterung nehmen.
3. Den Sicherheits-Laserscanner zusammen mit dem Systemstecker an einen saube‐
ren Ort bringen (z. B. Büro, Instandhaltungsräume).
4. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heits-Laserscanner entfernen.
5. Weitere Schritte siehe oben.
Verwandte Themen
• „Passwörter verwalten", Seite 127
• „Versionsnummern und Funktionsumfang", Seite 160
1. Anschlussleitungen vom Systemstecker lösen.
2. Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
3. Neuen Sicherheits-Laserscanner montieren,
4. Anschlussleitungen wieder am Systemstecker anbringen.
5. Den Sicherheits-Laserscanner konfigurieren,
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen, siehe „Inbetriebnahme", Seite
Wenn der Systemstecker beschädigt oder defekt ist, müssen Sie ihn austauschen.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Benötigtes Werkzeug:
• Schraubenschlüssel Innensechsrund TX10
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheits-Laserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.
5.
Auf richtigen Sitz der Dichtung achten (1).
6. Neuen Systemstecker vorsichtig hinten auf den Sicherheits-Laserscanner aufset‐
zen (2).
siehe „Montage", Seite 72.
siehe „Konfiguration", Seite
130.
8016345/1AM7/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
80.
