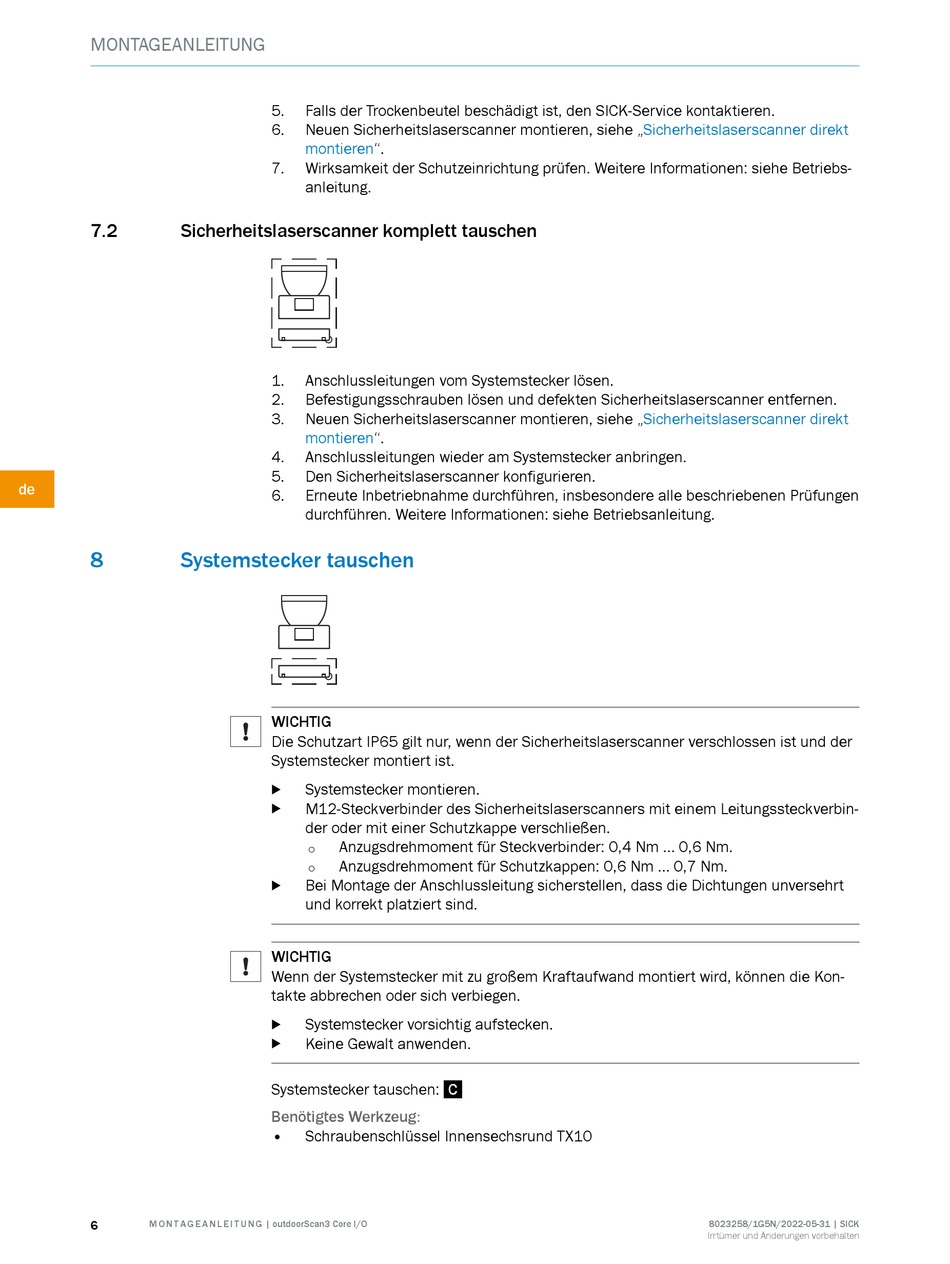

SICK outdoorScan3 Core I/O Montageanleitung Seite 6

MONTAGEANLEITUNG
7.2 Sicherheitslaserscanner komplett tauschen
de
8 Systemstecker tauschen
6 M O N T A G E A N L E I T U N G | outdoorScan3 Core I/O
5. Falls der Trockenbeutel beschädigt ist, den SICK-Service kontaktieren.
6. Neuen Sicherheitslaserscanner montieren, siehe
montieren".
7. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐
anleitung.
1. Anschlussleitungen vom Systemstecker lösen.
2. Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
3. Neuen Sicherheitslaserscanner montieren, siehe
montieren".
4. Anschlussleitungen wieder am Systemstecker anbringen.
5. Den Sicherheitslaserscanner konfigurieren.
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
Systemstecker montieren.
b
M12-Steckverbinder des Sicherheitslaserscanners mit einem Leitungssteckverbin‐
b
der oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Bei Montage der Anschlussleitung sicherstellen, dass die Dichtungen unversehrt
b
und korrekt platziert sind.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Systemstecker tauschen: C
Benötigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX10
„Sicherheitslaserscanner direkt
„Sicherheitslaserscanner direkt
