10.4.2

Sicherheitslaserscanner komplett tauschen

10.5

Systemstecker tauschen

8017783/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten

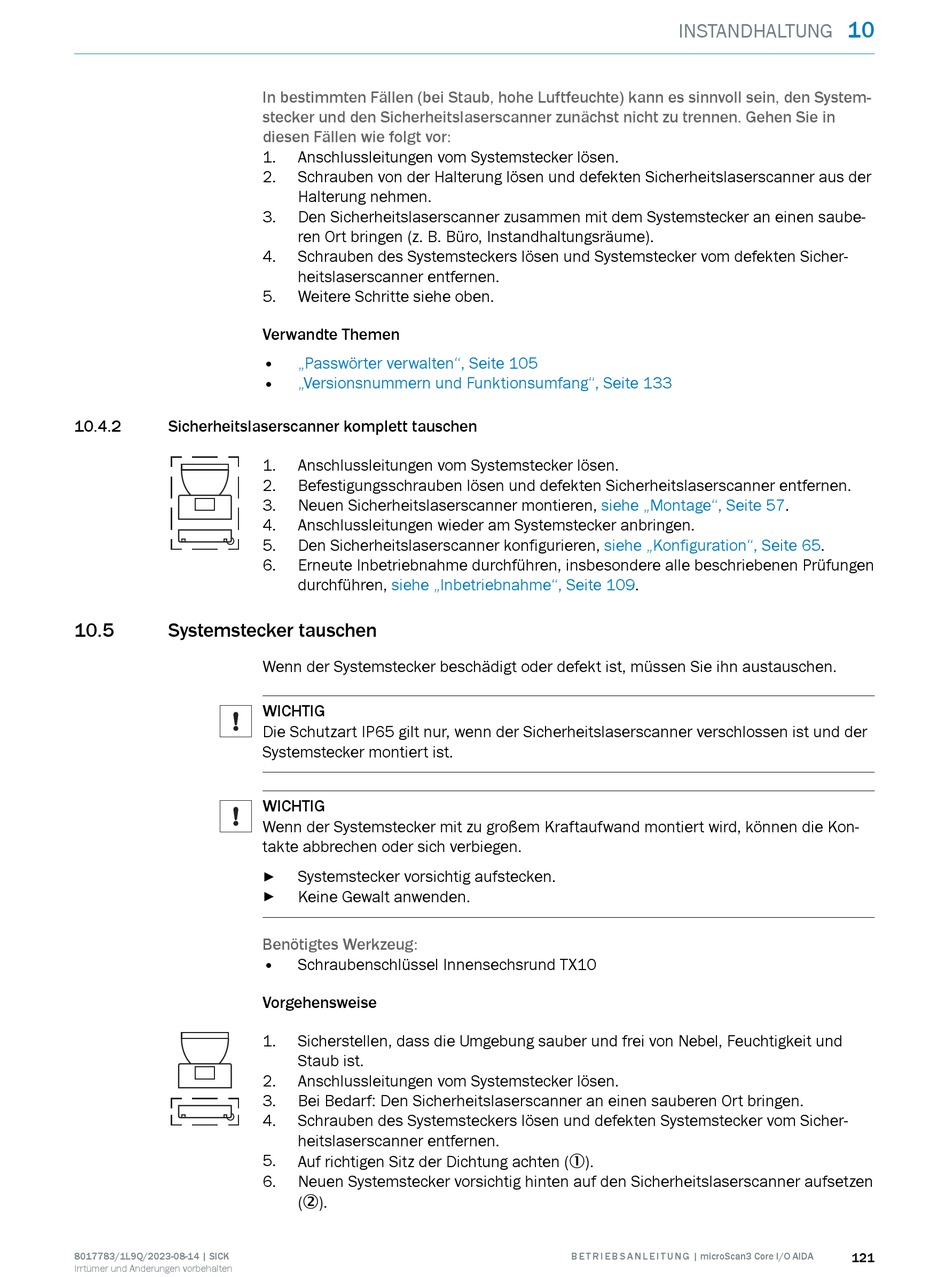

In bestimmten Fällen (bei Staub, hohe Luftfeuchte) kann es sinnvoll sein, den System‐
stecker und den Sicherheitslaserscanner zunächst nicht zu trennen. Gehen Sie in
diesen Fällen wie folgt vor:
1. Anschlussleitungen vom Systemstecker lösen.
2. Schrauben von der Halterung lösen und defekten Sicherheitslaserscanner aus der
Halterung nehmen.
3. Den Sicherheitslaserscanner zusammen mit dem Systemstecker an einen saube‐
ren Ort bringen (z. B. Büro, Instandhaltungsräume).
4. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heitslaserscanner entfernen.
5. Weitere Schritte siehe oben.
Verwandte Themen
• „Passwörter verwalten", Seite 105
• „Versionsnummern und Funktionsumfang", Seite 133
1. Anschlussleitungen vom Systemstecker lösen.
2. Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
3. Neuen Sicherheitslaserscanner montieren,
4. Anschlussleitungen wieder am Systemstecker anbringen.
5. Den Sicherheitslaserscanner konfigurieren,
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen, siehe „Inbetriebnahme", Seite
Wenn der Systemstecker beschädigt oder defekt ist, müssen Sie ihn austauschen.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
►
Keine Gewalt anwenden.
►
Benötigtes Werkzeug:
• Schraubenschlüssel Innensechsrund TX10
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheitslaserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heitslaserscanner entfernen.
5.
Auf richtigen Sitz der Dichtung achten (1).
6. Neuen Systemstecker vorsichtig hinten auf den Sicherheitslaserscanner aufsetzen
(2).
INSTANDHALTUNG
siehe „Montage", Seite
siehe „Konfiguration", Seite
109.
