Betrieb
7
Skalierung der X-Achse: Das oben dargestellte Diagramm kann mit den beiden Slidern rechts und links im unteren
Gesamtsignal vergrößert (gezoomt) werden. Mit der Maus in der Mitte des Zoomfensters (Pfeilkreuz) kann dieses
auch seitlich verschoben werden.

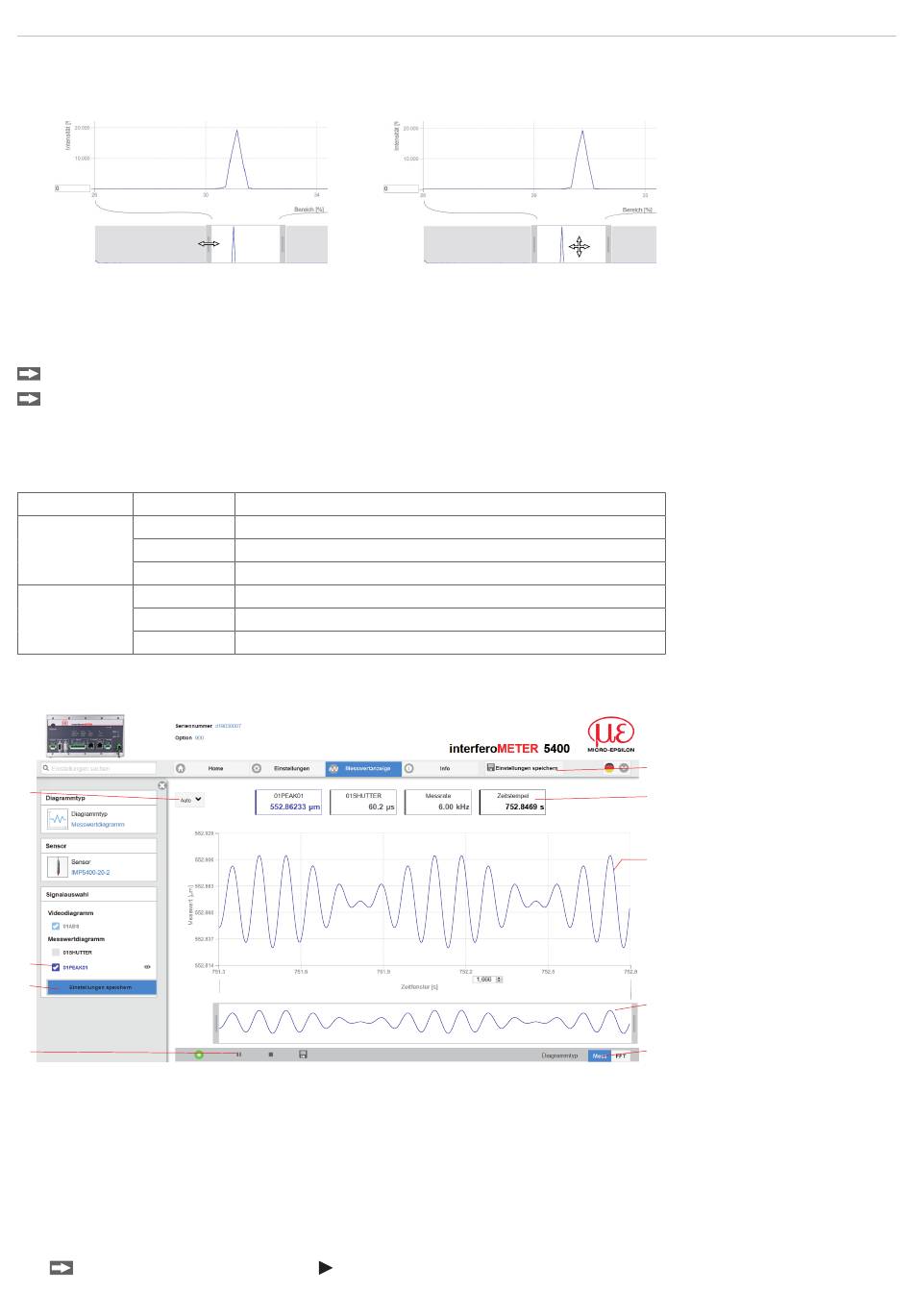

Abb. 28 Zoomen mit Slider: einseitig bzw. Bereichsverschiebung mit Pfeilkreuz
8
Die beiden Schaltflächen ermöglichen den Wechsel zwischen FFT-Signal- und Messwertdarstellung.
6.9
Abstands- und Dickenmessung mit Anzeige auf der Webseite
Richten Sie den Sensor senkrecht auf das zu messende Objekt aus.
Rücken Sie den Sensor (oder das Messobjekt) von fern anschließend so lange immer weiter heran, bis der dem
verwendeten Sensor entsprechende Messbereichsanfang etwa erreicht ist.
Sobald sich das Objekt im Messbereich des Sensors befindet, wird dies durch die LED
Range (grün oder gelb) an der Frontplatte des Controllers angezeigt. Alternativ dazu ist das FFT-Signal anzusehen.
LED
Zustand
Rot
Intensity
Gelb
Grün
Rot
Range
Gelb
Grün
Nach dem Öffnen von Messwertanzeige > Mess erscheint die nachfolgende Webseite. Das Diagramm startet auto-
matisch bei Aufruf der Webseite. Das Diagramm im rechten großen Grafikfenster zeigt das Messwert-Zeit-Diagramm.
4
3
2
1
1
Die LED visualisiert den Zustand der Messwertübertragung.
- grün: Messwertübertragung läuft.
- gelb: wartet im Triggerzustand auf Daten
- grau: Messwertübertragung angehalten
Die Steuerung der Datenabfrage erfolgt mit den Schaltflächen Play/Pause/Stop/Speichern der übertragenen
Messwerte. Stop hält das Diagramm an; eine Datenauswahl und die Zoomfunktion sind weiterhin möglich. Pause
unterbricht die Aufzeichnung. Speichern öffnet einen Windows Auswahldialog für Dateiname und Speicherort, um
die letzten 10.000 Werte in eine CSV-Datei (Trennung mit Semikolon) zu speichern.
Klicken Sie auf die Schaltfläche
IMS5x00
Beschreibung
Signal in Sättigung
Signal zu gering
Signal in Ordnung
Kein Messobjekt oder außerhalb des Messbereichs
Messobjekt in Mitte Messbereich
Messobjekt im Messbereich
(Start), um die Anzeige der Messergebnisse zu starten.
Abb. 29 Bedeutung der LEDs
bei der Abstandsmessung
2
5
6
7
Abb. 30 Webseite Messung
8
(Abstandsmessung)
Seite 33
