Installation und Montage
HINWEIS
HINWEIS
optoCONTROL 2600
5.
Installation und Montage
5.1
Vorsichtsmaßnahmen
Auf die Kabel dürfen keine scharfkantigen oder schweren Gegenstände einwirken. Die
Anschlusskabel von Lichtquelle und Empfänger sind schleppkettentauglich.
Vermeiden Sie ein Knicken der Kabel.
> Ausfall des Messgerätes
5.2
Montage der Sensoreinheit
Die Sensoreinheit besteht aus Lichtquelle, Empfänger und
12, ist vormontiert und miteinander verstiftet.
Befestigen Sie die Montageschiene so, dass sie dabei nicht verzogen wird.
Eine horizontale Messanordnung verringert die Verschmutzung der Optik und ist deshalb
zu bevorzugen.
Falls die Einzelkomponenten getrennt montiert werden, sollten die Passstifte in der Mon-
tageschiene verbleiben. Zur Befestigung sind entweder die mitgelieferten Befestigungs-
schrauben oder andere passende Schrauben M4 zu benutzen.
Bitte beachten Sie die Gewindetiefe von 5 mm in beiden Komponenten.
Zum Anschrauben der Einzelkomponenten können auch die 3 Durchgangslöcher
4,8 mm in jeder Komponente verwendet werden.
Befestigen Sie den Sensor ausschließlich an den vorhandenen Bohrungen auf einer
ebenen Fläche. Klemmungen jeglicher Art sind nicht gestattet.
> Ungenaue, fehlerhafte Messwerte
i
Optische Fenster nicht berühren. Eine Verschmutzung der optischen Fenster führt
zu einer Beeinträchtigung der Funktionalität.
i
Lichtquelle und Empfänger sind dem jeweiligen Controller durch die Seriennummer
zugeordnet und dürfen nicht vertauscht werden!
Minimale Kabelbiegeradien
Lichtquelle
dauerflexibel: 35 mm
Empfänger
dauerflexibel: 49 mm

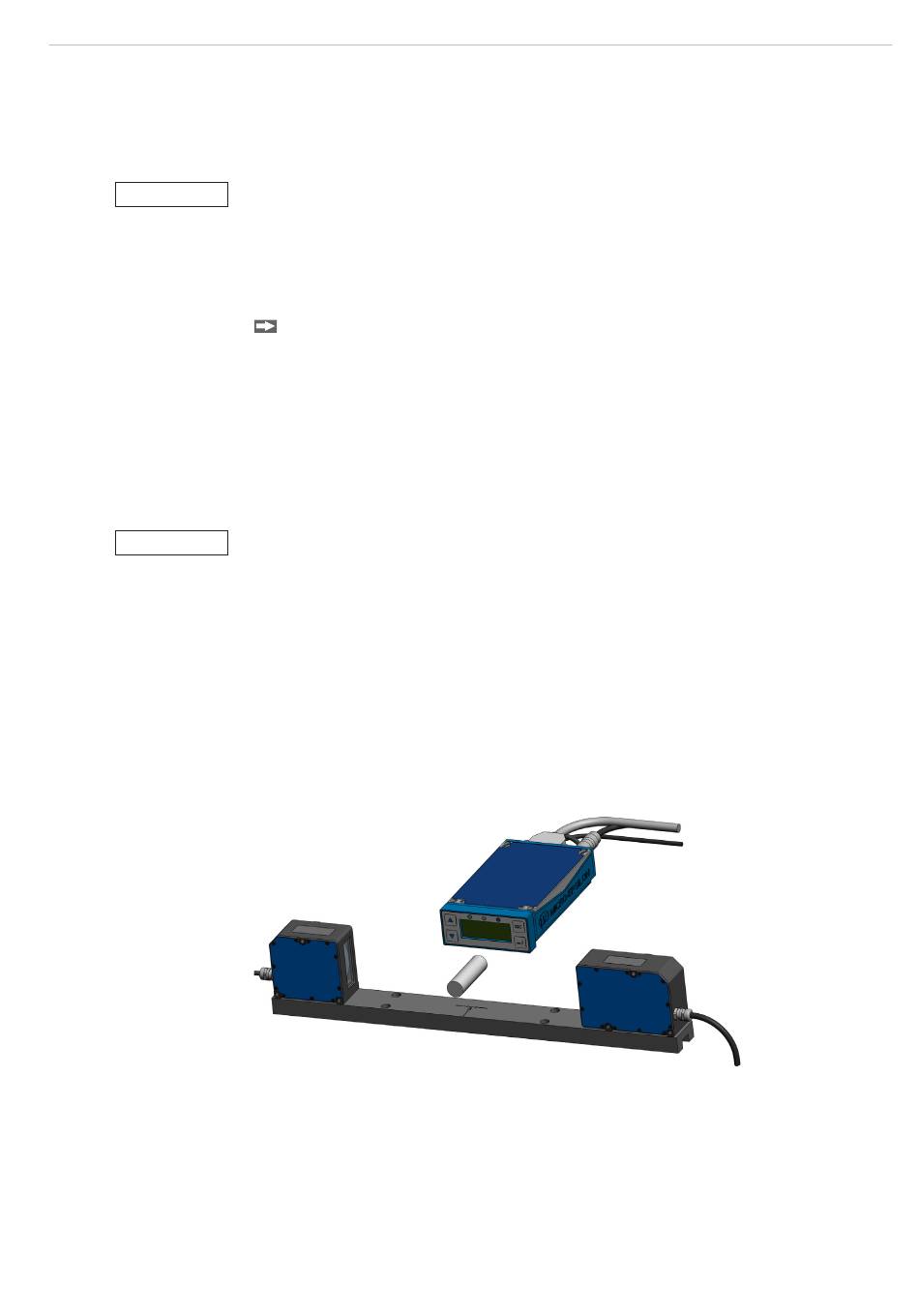

Abb. 12 Montierte Sensoreinheit mit Controller
i
Lichtquelle und Empfänger sind mit Montageschiene verschraubt und verstiftet,
können abgenommen werden.
Montageschiene, siehe Abb.
festverlegt: 23 mm
festverlegt: 33 mm
Seite 15
