Installation und Montage
4.
Installation und Montage
4.1
Vorsichtsmaßnahmen
Auf die Kabelmäntel dürfen keine scharfkantigen oder schweren Gegenstände einwirken.
Vermeiden Sie auf jeden Fall Kabelknicke. Überprüfen Sie die Steckverbindungen auf festen Sitz.
Das Messsystem ist ein optisches System, mit dem im µm-Bereich gemessen wird.
i
Achten Sie bei der Montage und im Betrieb auf eine sorgsame Behandlung.
4.2
Abmaße, Messfenster RCS130-160
3007154
1)
X
61,3
0
61,3

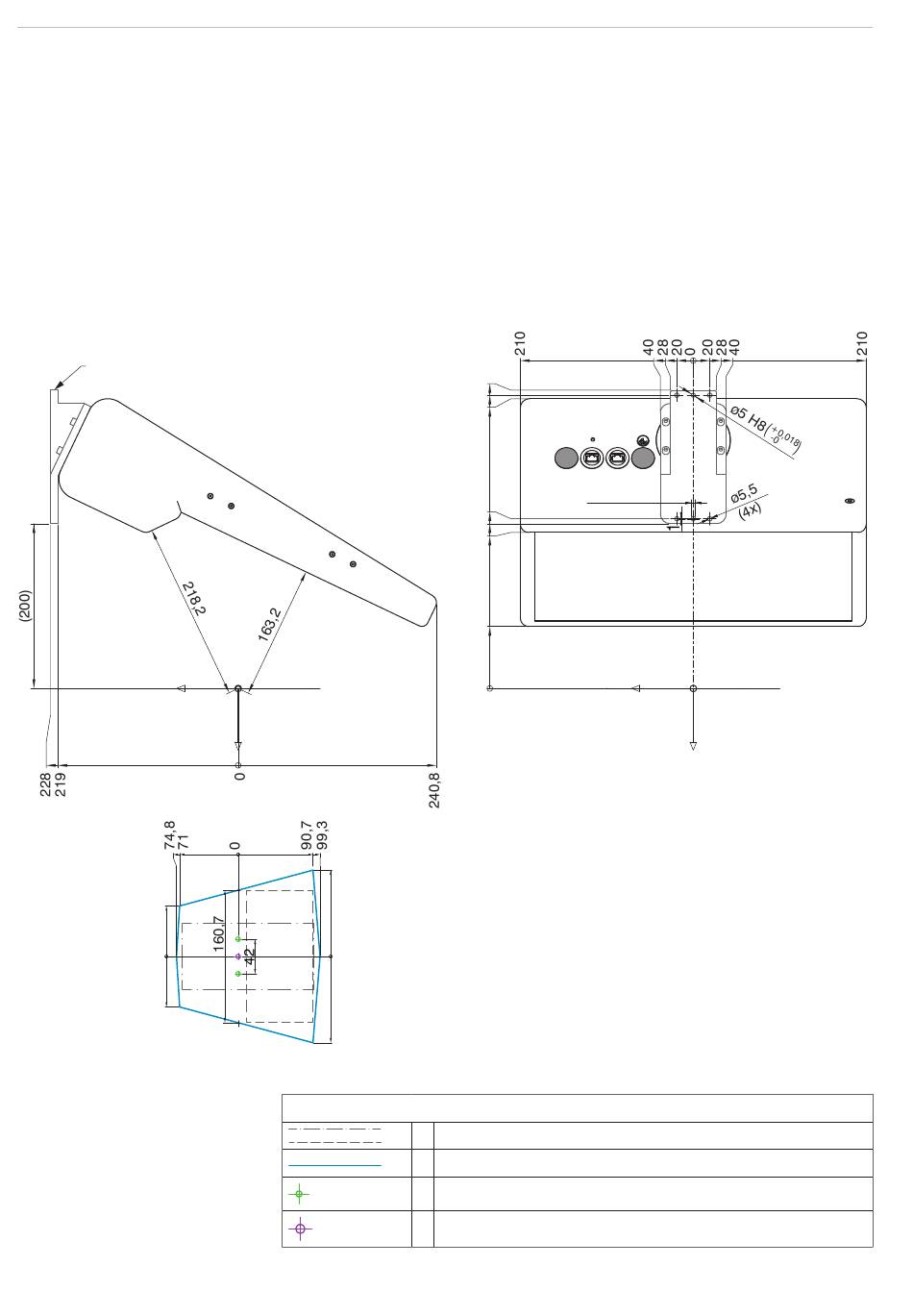

Abb. 2 Maßzeichnung Messsystem RCS130-160 mit Messfenster
1) Optional erhältlicher
Montageadapter, siehe A 1
reflectCONTROL Sensor
Z
104,7
0
104,7
Legende
362
356
351,7
5 H8
206
200
189,4
75,3
0
Lage Messobjekt
Äußere Begrenzung Messfeld
Durchstoßpunkte der Hauptstrahlen der beiden Kameras
Nullpunkt Koordinatensystem Messfeld
(
)
+0,018
-0
Y
Z
Seite 10
