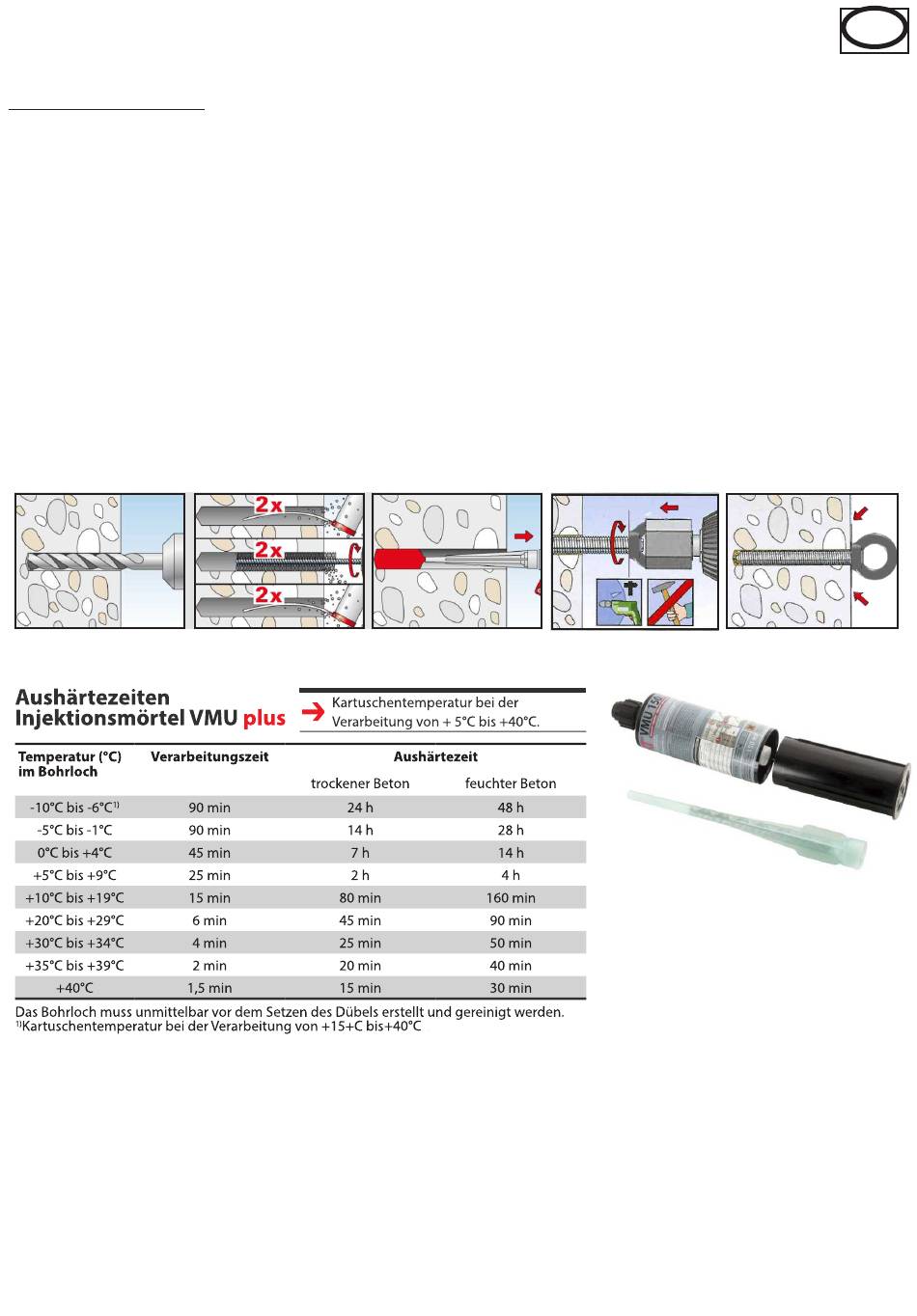

AP-Fix Montage mit Injektionsmörtel
Benötigtes Werkzeug: Geeignetes Messwerkzeug, geeigneter Bohrhammer, Bohrer Ø18 mm, Rundbürste,
Luftpumpe
Arbeitsschritte:
1. Ein Ø 18 mm Loch winklig mit Schlagbohrmaschine 125 mm tief bohren.
2. Bohrloch 2 x staubfrei ausblasen, 2 x ausbürsten und nochmals 2 x staubfrei ausblasen
3. In das Bohrloch den Injektionsmörtel (Abb. 11) mittels dem Auspressgerät in die Bohrung injizieren (Abb.8)
4. Ankerstange (Abb. 3) gefühlvoll langsam rechtsdrehend einführen. Solange damit verfahren, bis der Mörtel
sichtbar hervortritt. Die Ankerstange sollte bündig mit der Befestigungsfläche abschließen.
5. Ankerstange danach nicht mehr bewegen, siehe Aushärtzeiten in Tabelle, Abb. 12
Hinweis:
Die fachgerechte Montageausführung ist vor der Inbetriebnahme nach BetrSichV § 14 von einer befähigten
Person zu prüfen und im Abnahmeprotokoll zu dokumentieren. Die Prüfung vor Inbetriebnahme ist kein
Nachweis, das die vorhandene Konstruktion den im Falle eines Sturzes auftretenden Kräften standhält, sie
dient lediglich der Prüfung des Festsitzes des Anschlagpunktes im Montageuntergrund.
Abb. 6 Abb. 7 Abb. 9 Abb. 10
Abb. 8
Abb. 11
Abb. 12
