IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 33

Montage AP-Fix avec cartouche de scellement chimique MKT VMU 150 plus
Outils requis : instruments de mesure, perforateur adapté, diamètre du foret 18 mm, brosse ronde, pompe à
air

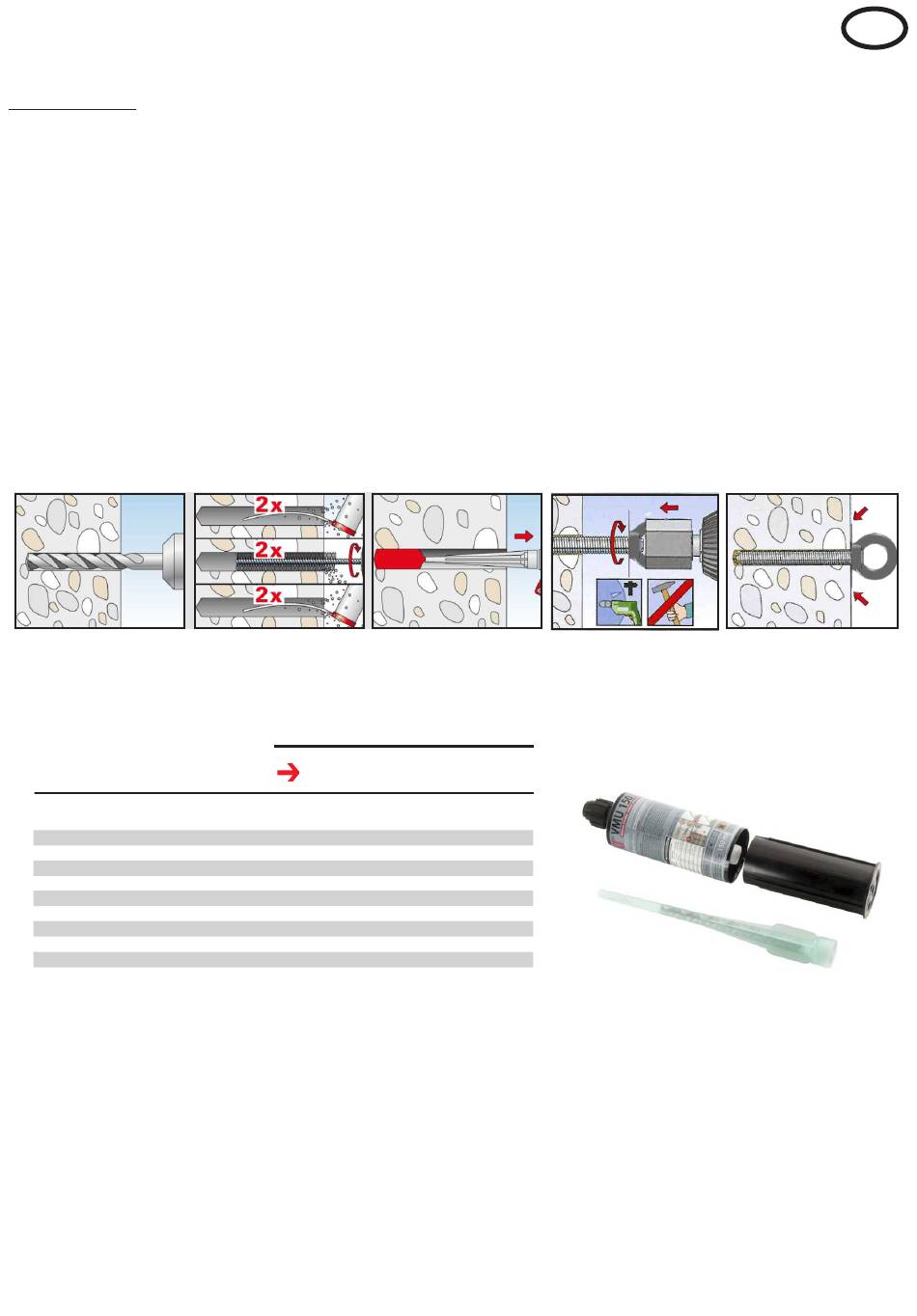

Opérations :
1. Percer de biais un trou de 18 mm de Ø avec une perceuse à percussion à une profondeur de 125 mm.
2. Souffler 2 x la poussière accumulée dans le trou, brosser 2 x et souffler à nouveau 2 x la poussière.
3. Injecter le mortier d'injection (fig. 11) dans le trou de perçage à l'aide de l'appareil d'extrusion (fig. 8).
4. Introduire lentement et en douceur la tige d'ancrage (fig. 3) en tournant à droite. Continuer jusqu'à ce que le
mortier ressorte. La tige d'ancrage doit être alignée sur la surface de fixation.
5. Ne plus bouger la tige d'ancrage, voir les durées de durcissement au tableau, fig. 12
Remarque :
Le montage réalisé dans les règles de l'art doit être contrôlé avant la mise en service, selon l'§ 14 de la
directive sur la sécurité des conditions d'exploitation et être documenté dans le procès-verbal de
réception. Le contrôle avant la mise en service n'est pas une attestation selon laquelle la construction
présente pourra résister aux forces créées en cas de chute, mais il sert uniquement à contrôler la
stabilité du point d'ancrage sur le support de montage.
Fig. 6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
Fig. 7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
Fig. 8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
Fig. 12
33
Fig. 9
Fig. 11
F
Fig. 10
