IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 97

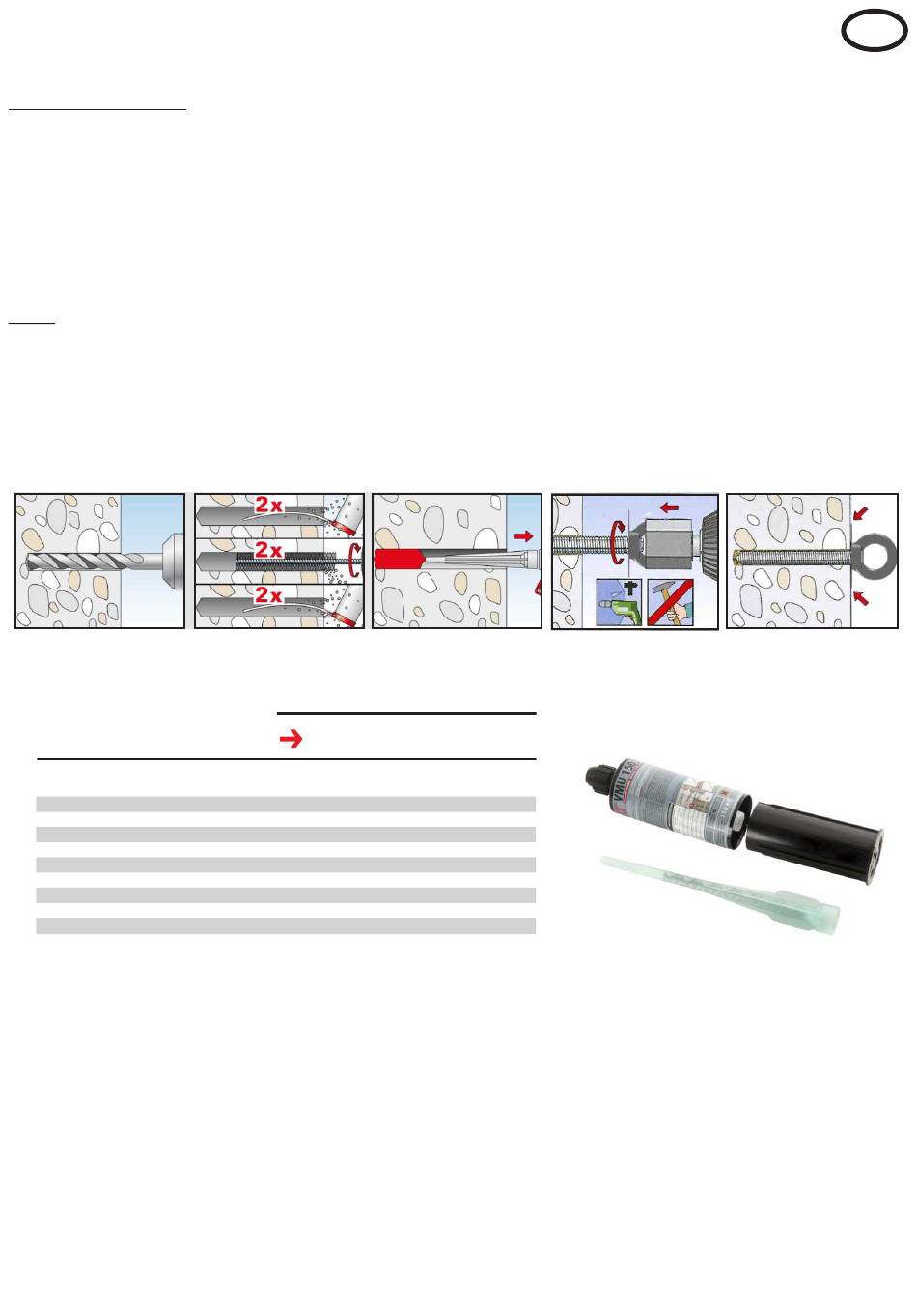

AP-Fix-ankkurointilaitteen asennus MKT-laastilla VMU 150 plus
Tarvittavat työkalut: Soveltuva mittaustyökalu, soveltuva poravasara, halkaisijaltaan 18 mm:n poranterä,
pyöröharja, ilmapumppu
Työvaiheet:
1. Poraa iskuporakoneella suorassa kulmassa 125 mm syvä ja halkaisijaltaan 18 mm:n reikä.
2. Puhalla porausreikä vapaaksi pölystä 2 x, harjaa 2 x ja puhalla vielä vapaaksi pölystä 2 x.
3. Ruiskuta injektiolaasti (kuva 11) porausreikään puristimella (kuva 8).
4. Vie ankkuritappi (kuva 3) varovasti sisään kiertäen sitä hitaasti myötäpäivään. Jatka, kunnes laastia pursuaa
ulos. Ankkuritapin varren on päätyttävä kiinnityspinnan tasolla.
5. Ankkuritappia ei enää tämän jälkeen saa liikuttaa; katso kovettumisajat kuvan 12 taulukosta.
Ohje:
Tähän valtuutetun henkilön on ennen käyttöönottoa tarkastettava asianmukainen asennus
työturvallisuusasetuksen (BetrSchV) 14 §:n mukaisesti ja kirjattava se hyväksymispöytäkirjaan. Ennen
käyttöönottoa tehtävä tarkastus ei ole osoitus siitä, että kyseinen rakenne kestää putoamistilanteessa
esiintyvät voimat; sen tarkoituksena on ainoastaan tarkastaa, että ankkurointilaite on tukevasti kiinni
asennusalustassa.
kuva 6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
kuva 7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
kuva 8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
kuva 12
97
kuva 9
kuva 11
FIN
kuva 10
