8. Montering i stålkonstruktioner
Arbetssteg:
1. Vid monteringen måste gällande föreskrifter och regelverk för säkerhet och hälsa följas för de personer
som arbetar med monteringsuppgifter.
2. En monteringsritning med de uppgifter som krävs för en sakkunnig montering måste upprättas för
förankringspunktens monteringsställe. Specialmontering av förankringspunkten måste diskuteras med
tillverkaren.
3. Förankringspunkten AP-Fix kan monteras i horisontella, vertikala och lutande stålkonstruktioner.
4. Monteringen får enbart utföras av kvalificerade, i förekommande fall av tillverkaren utbildade, montörer.
5. Det fästmaterial som medlevereras av tillverkaren måste användas.
6. Före monteringen måste förankringspunktens monteringsställe kontrolleras av montören, så att det
överensstämmer med monteringsritningen och bruksanvisningens uppgifter. Om montören konstaterar
avvikelser får monteringen inte utföras. Kontakta en kvalificerad tekniker och tillverkaren.
7. Ett hål borras i stålkonstruktionen med en lämplig borrmaskin och en borr med Ø 17 mm. Hålets väggar
måste skyddas mot korrosion (t.ex. zinkrik färg).

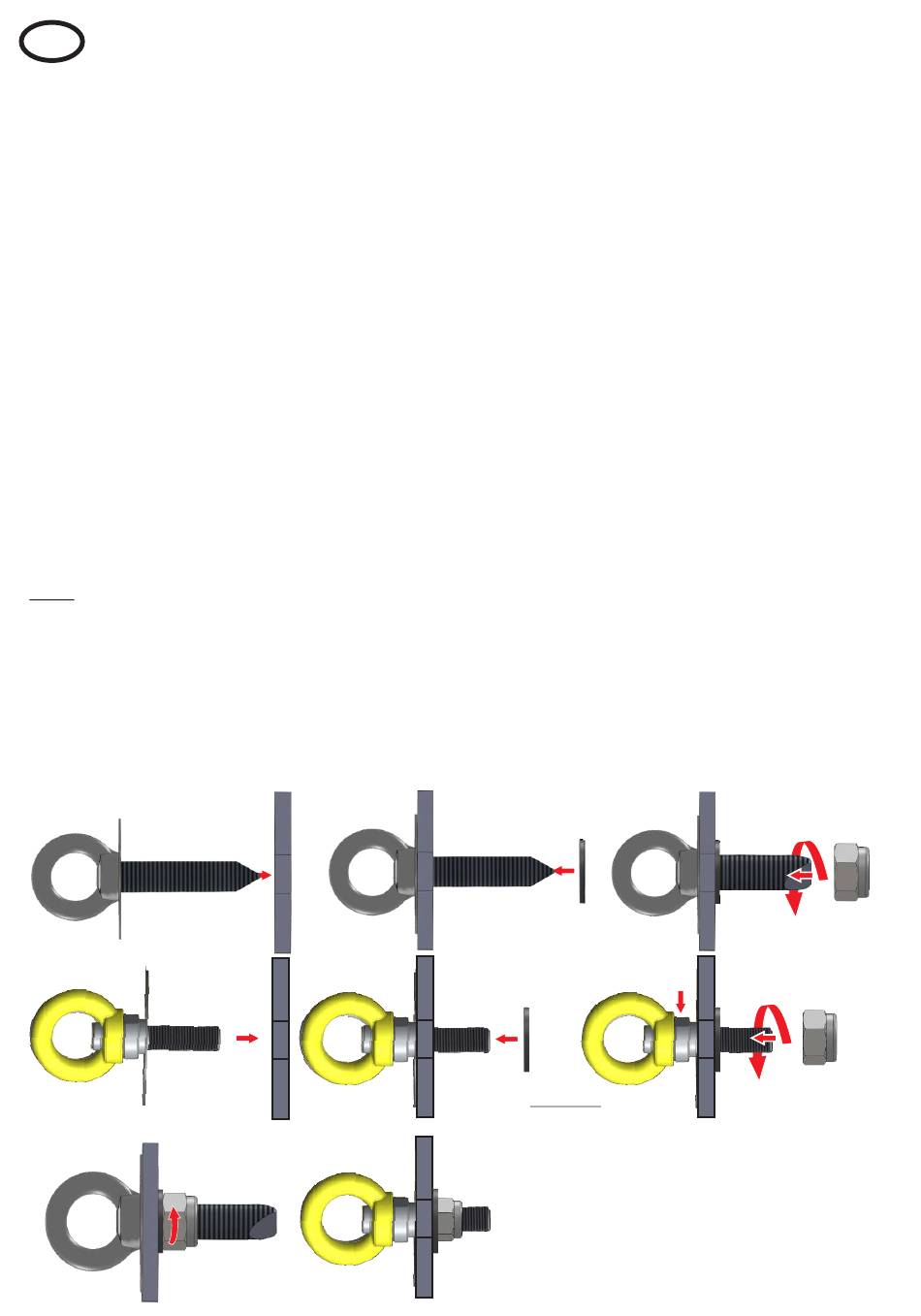

8. Förankringspunkten sticks in i hålet med märkskylten (bild 13).
9. Märkskylten måste vara läsbar.
10. Underläggsbrickan M 16 skjuts fast på gängstången (bild 14
11. Muttern M 16 SSI skruvas fast på gängstången som i bild 15 och dras åt med en momentnyckel med
insats Gr. 24 med ett åtdragningsmoment på 80 Nm, tills förankringspunkten är stadigt förankrad i
stålkonstruktionen (bild 16). Härvid håller man emot förankringspunkten med ett lämpligt verktyg, t.ex. en
monteringsspets.
OBS!
Korrekt utförande av monteringen måste före idrifttagning provas enligt BetrSichV § 14 av en
auktoriserad person och dokumenteras i inspektionsrapporten. Provningen före idrifttagning är ingen
garanti för att den existerande konstruktionen motstår krafterna som uppkommer vid ett fall. Dess
syfte är att kontrollera att förankringspunkten sitter fast i monteringsunderlaget.
Fig. 13
Fig. 16
Fig. 14
90
Fig. 15
24 mm
Verktyg:
ritsningsverktyg,
lämpligt monteringsverktyg,
lämplig borrmaskin,
borr med Ø 17 mm,
korrosionsskyddsmedel,
1 styck gaffelnyckel Gr. 24 mm,
1 styck monteringsspets
1 styck momentnyckel
1 styck plugg socket 24 mm
