Τοποθέτηση:
Εταιρεία
συναρμολόγησης:
Μονταδόρος:
Ρωγμές στη βάση
(Αμφιβολία για τη φέρουσα ικανότητα)
Η τοποθέτηση αντιστοιχεί στα στοιχεία του κατασκευαστή
Πληρούνται οι προτεινόμενες προδιαγραφές για τη στερέωση
Δοκιμή φορτίου σε επαναλαμβανόμενες δοκιμές σε μπετόν
1. Εργασίες που εκτελέστηκαν:
1.1 Δοκιμαστική φόρτιση του σημείου στερέωσης AP-Fix
2. Χρησιμοποιούμενη μέθοδος ελέγχου: Δοκιμαστική φόρτιση σύμφωνα με τη μέθοδο της προέντασης.
2.1 Περιγραφή λειτουργίας:
διεύρυνση της δοκιμαστικής συσκευής φόρτισης μέσω ενός δυναμομετρικού κλειδιού σύσφιγξης και
προκαλεί στο σημείο στερέωσης ένα ελκόμενο φορτίο 13 kN. Εάν δε γίνει υπέρβαση της επιτρεπόμενης
γωνίας μετατόπισης των 135°, η ολίσθηση είναι μικρότερη από 0,2 mm και αυτό σημαίνει ότι το σημείο
στερέωσης έχει περάσει τον έλεγχο.
2.2 Έλεγχος: Η επιφάνεια του σκυροδέματος καθαρίστηκε. Εκτελέστηκαν δύο δοκιμαστικές φορτίσεις ανά
σημείο στερέωσης. Η πρώτη τοποθέτηση της δοκιμαστικής ροπής στρέψης χρησιμοποιήθηκε για την
εξομάλυνση της τραχύτητας του σκυροδέματος στις επιφάνειες τοποθέτησης της συσκευής ελέγχου. Το
σημείο στερέωσης στη συνέχεια αποφορτίστηκε, ενώ η θέση της συσκευής ελέγχου δεν άλλαξε. Το αρχικό
σημείο της δεύτερης μέτρησης ήταν η εφαρμογή ροπής τάσης 5 Nm. Η σήμανση 0° στη διαβάθμιση των
γωνιών τοποθετήθηκε στη χαραγή σήμανσης στην κοχλιοτομημένη διεύρυνση. Εφαρμόστηκε ροπή στρέψης
ελέγχου των 35 Nm. Η γωνία στρέψης μπορεί να διαβαστεί από τη βαθμονομημένη κλίμακα.
3. Ελεγμένες συσκευές:
Τμχ. Ονομασία
4. Διαπιστώθηκαν οι ακόλουθες ελλείψεις:
5. Παρατηρήσεις:
Επόμενη ημερομηνία ελέγχου:
Υπεύθυνος
Έκθεση ελέγχου
Μια ροπή στρέψης ελέγχου 35 Nm τοποθετείται στην κοχλιοτομημένη
Αρ. παρτ.
Στοιχειοθέτηση με φωτογραφία
Ελάχιστο πάχος κτιρίου
Ελάχιστη απόσταση από το περιθώριο
Ελάχιστη απόσταση από τον άξονα
Ροπή ελέγχου
Κοχλιοτομημένη διεύρυνση
Βαθμονομημένη κλίμακα γωνίας
Τόπος, Ημερομηνία, Υπογραφή, Εντολέας
125
GR
Γωνία περιστροφής

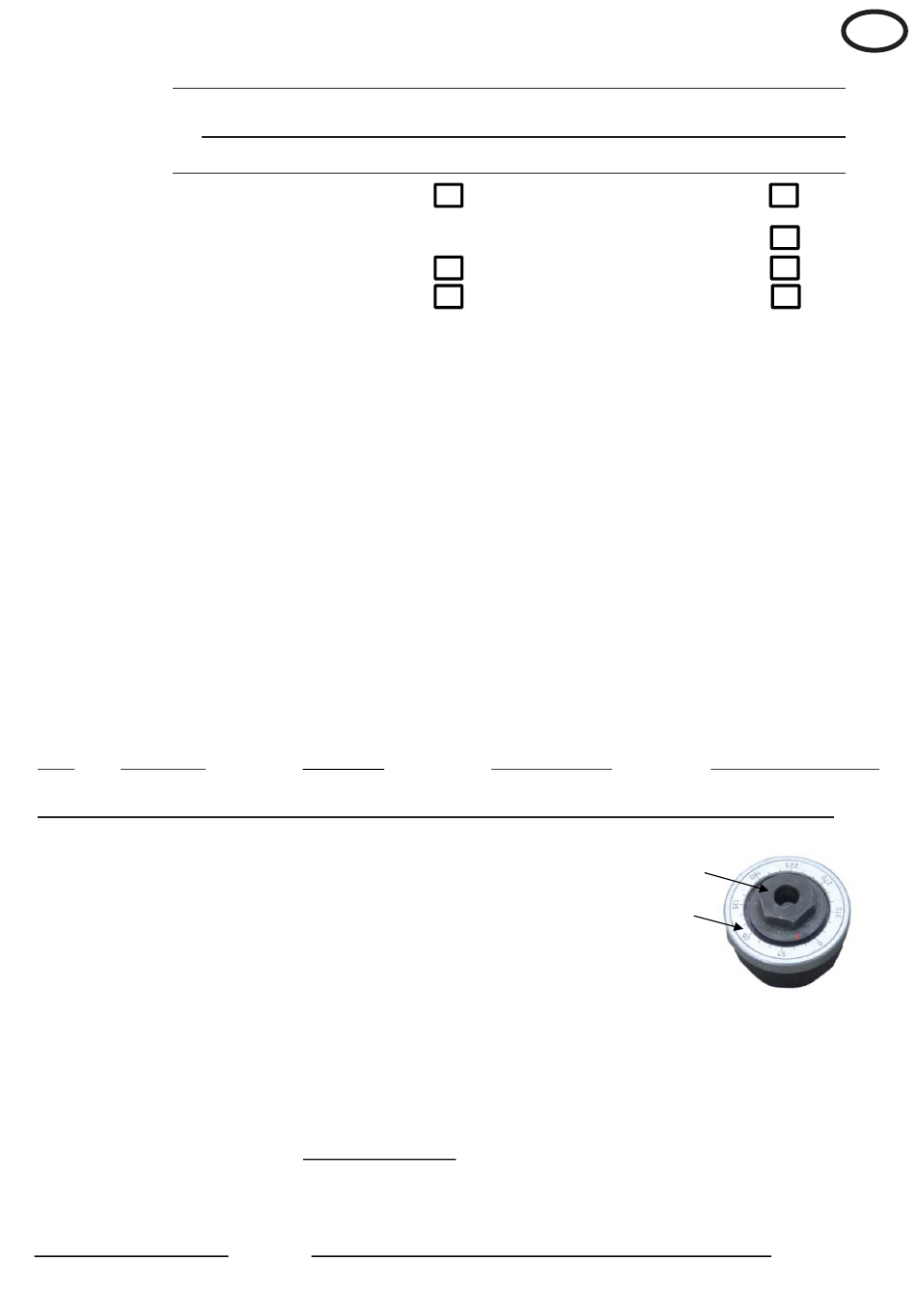

Εικόνα 1 συσκευή φόρτισης ελέγχου
