8. Montage in staalconstructies
Werkstappen:
1. Bij de montage moeten de geldende voorschriften en regels inzake veiligheids en gezondheid van
medewerkers bij montageactiviteiten na te leven.
2. Voor de montageplaats van het ankerpunt moet een montagetekening met alle nodige specificates voor
een technisch correcte montage worden opgesteld. Speciale montages van het ankerpunt moeten met de
fabrikant worden afgestemd.
3. Het ankerpunt AP-Fix kan op horizontale, verticale en schuine staalconstructies worden gemonteerd.
4. De montage mag alleen door gekwalificeerde of door de fabrikant opgeleide monteurs worden
doorgevoerd.
5. Uitsluitend het bevestigingsmaterieel van de fabrikant mag worden gebruikt.
6. Voor de montage moet door de monteur worden gecontroleerd dat de plaats van het ankerpunt met de
montagetekening en de specificaties in de gebruiksaanwijzing overeenstemmen. Indien door de monteur
afwijkingen worden vastgesteld, dan mag de montage niet worden uitgevoerd en moet contact worden
opgenomen met een gekwalificeerd specialist en de fabrikant.
7. In de staalconstructie wordt door middel van een geschikte boormachine en boor een gat van Ø 17 mm
geboord. De boorgatwand moet tegen corrosie worden beschermd (bijv. zinkstofrijke grondverf).
8. Het ankerpunt wordt met het typeschild in de boring gestoken (afb. 13).
9. Het typeschild moet leesbaar zijn.
10. De sluitingring M 16 wordt op de draadas geschoven (afb. 14)
11. De moer M 16 SSI wordt zoals in afb. 15 op de draadas gedraaid en met een draaimomentsleutel met
opzetstuk nr. 24 met een aanspanmoment van 80 Nm aangespannen, tot het ankerput vast in de
staalconstructie verankerd is (afb. 16). Het ankerpunt wordt hierbij met een geschikt gereedschap bijv.
monteerpen tegengehouden.
Opmerking:
De technisch correcte montage moet voor de ingebruikname volgens Duitse wet BetrSichV § 14 door
een bevoegd persoon worden gecontroleerd en in het afnameprotocol worden gedocumenteerd. De
controle voor de ingebruikname is geen bewijs dat de bestaande constructie de krachten die in geval
van een val optreden ook standhoudt, deze dient louter om te controleren dat het ankerpunt goed in
de montageondergrond vastzit.

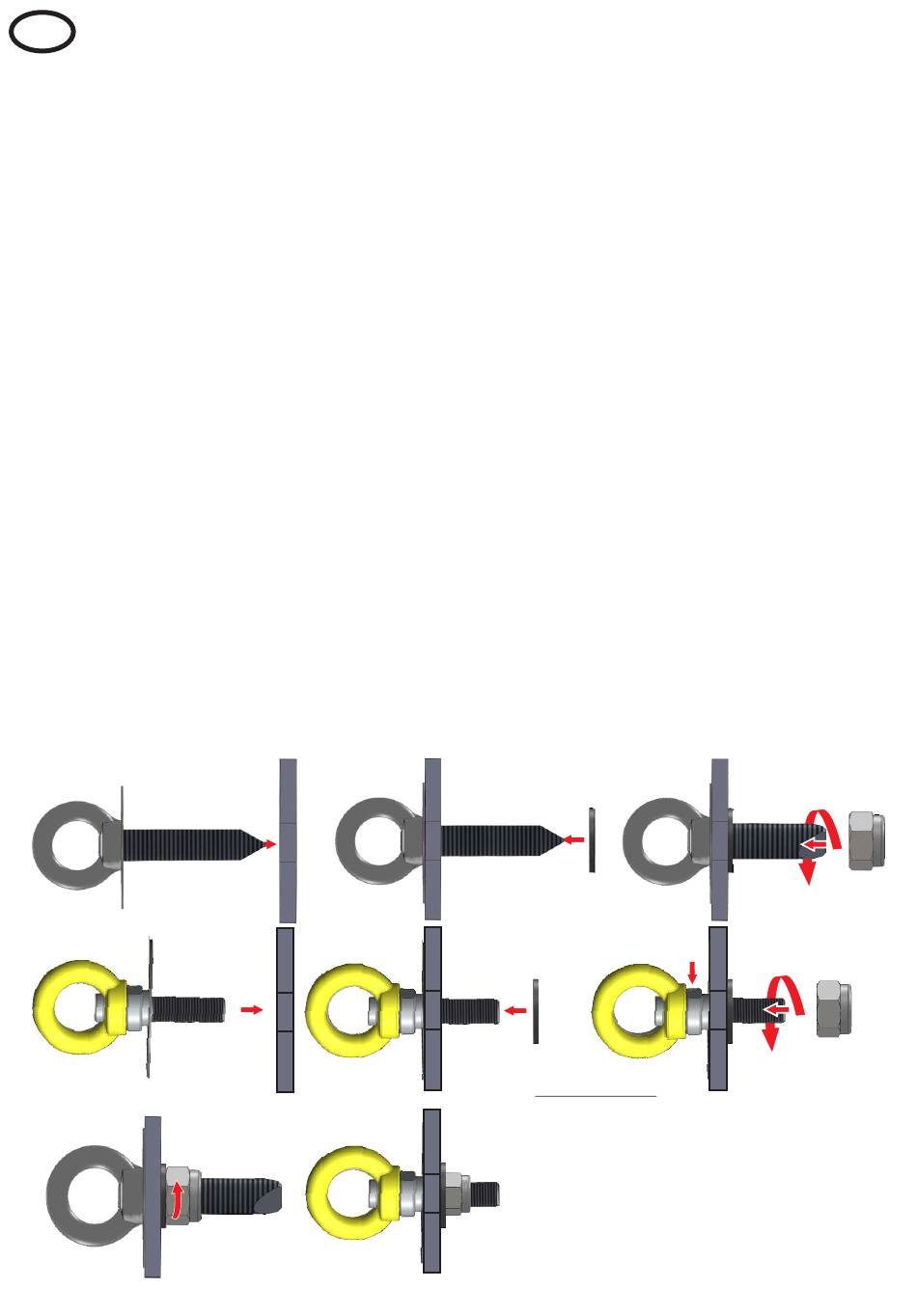

Afb. 13
Afb. 16
Afb. 14
58
Afb. 15
SW 24
Gereedschap:
tekengereedschap,
geschikt meetinstrument,
geschikte boormachine,
boor Ø17 mm,
corrosiebeschermingsmiddel,
1 st. steeksleutel nr. 24
1 st. monteerpenr
1 st. dopsleutel 24
1 st. draaimomentsleutel
