8. Felszerelés acélszerkezetekre
Munkalépések:
1. Felszerelés közben a szerelési tevékenységekben résztvevő munkatársak biztonságával és
egészségvédelmével kapcsolatos érvényes előírásokat és szabályokat be kell tartani.
2. A rögzítési pont mindenkori felszerelési helyéhez el kell készíteni egy szerelési rajzot a szakszerű
felszereléshez szükséges adatokkal. A rögzítési pont egyéb felszerelési módjait a gyártóval egyeztetni
kell.
3. Az AP-Fix rögzítési pont vízszintesen, függőlegesen, valamint alkalmas acélszerkezetekre is
felszerelhető.
4. A felszerelést csak szakképzett, adott esetben a gyártó által kiképzett szerelők végezhetik.
5. Csak a gyártó által szállított kötőanyagokat szabad felhasználni.
6. Felszerelés előtt a szerelőnek ellenőriznie kell, hogy a rögzítési pont felszerelési helye megegyezik-e a
szerelési rajzzal és a használati útmutatóban található adatokkal. Amennyiben a szerelő eltéréseket
állapít meg, akkor a szerelést nem szabad elvégezni, hanem kapcsolatban kell lépni egy szakképzett
technikussal és a gyártóval.
7. Az acélszerkezetben megfelelő fúrógéppel Ø 17 mm furatot kell készíteni. A furat falát korrózió ellen
védeni kell (pl. horganyporfestékkel).

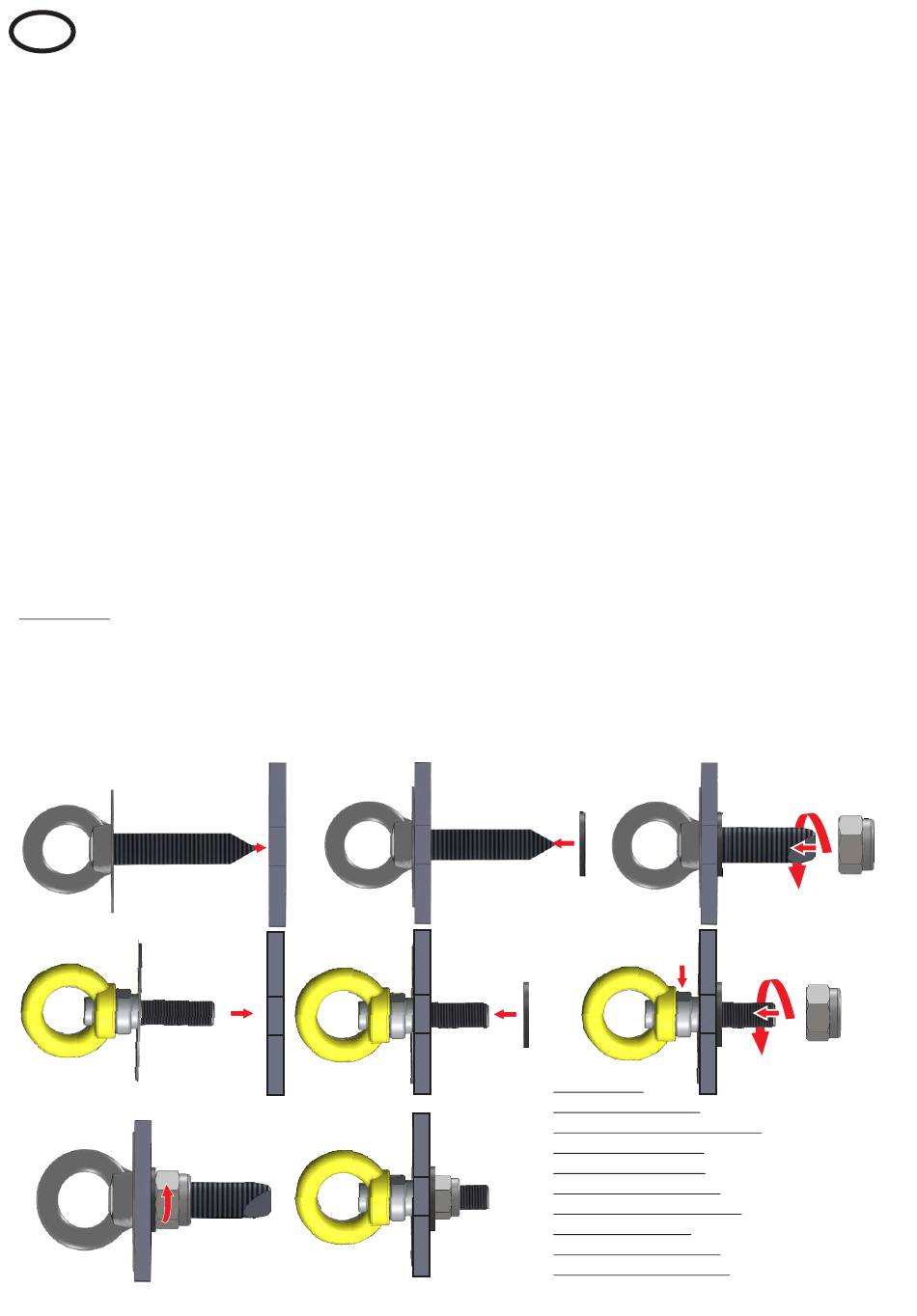

8. A rögzítési pontot a típustáblával a furatba kell helyezni (20. ábra).
9. A típustáblának olvashatónak kell lennie.
10. Az M 16 méretű alátétlemezt fel kell tolni a menetes rúdra (21. ábra)
11. Az M 16 SSI anyacsavart a 22. ábrán látható módon a menetes rúdra kell felcsavarni, majd egy 24-es
fejjel ellátott nyomatékkulccsal 80 Nm nyomatékkal meg kell húzni addig, amíg a rögzítési pont
biztonságosan nincs rögzítve az acélszerkezetben (23 ábra). A rögzítési pontot ekkor egy megfelelő
szerszámmal, pl. szerelőcsappal ellen kell tartani.
Tudnivaló:
A szakszerű szerelési kivitelezést az üzembe helyezés előtt az Üzembiztonsági rendelet (BetrSichV)
10. § szerint egy megfelelő személynek ellenőriznie kell és az átvételi jegyzőkönyvben dokumentálni
kell. Az üzembe helyezés előtti ellenőrzés nem bizonyítja, hogy a rendelkezésre álló konstrukció
ellenáll a lezuhanás esetén fellépő erőknek, mindössze csak a rögzítési pont szerelési alapzatba
történő szilárd rögzítésének igazolására szolgál.
ábra
13
ábra
16
ábra
14
114
ábra
15
24 mm
Szerszám:
Bemérőszerszám,
megfelelő mérőszerszám,
megfelelő fúrógép,
Fúrószár Ø17 mm,
Korrózióvédő anyag,
1 db villáskulcs, 24 mm
1 db szerelőcsap
1 db plug-áramkörök
1 db csőkulcs, 24 mm
