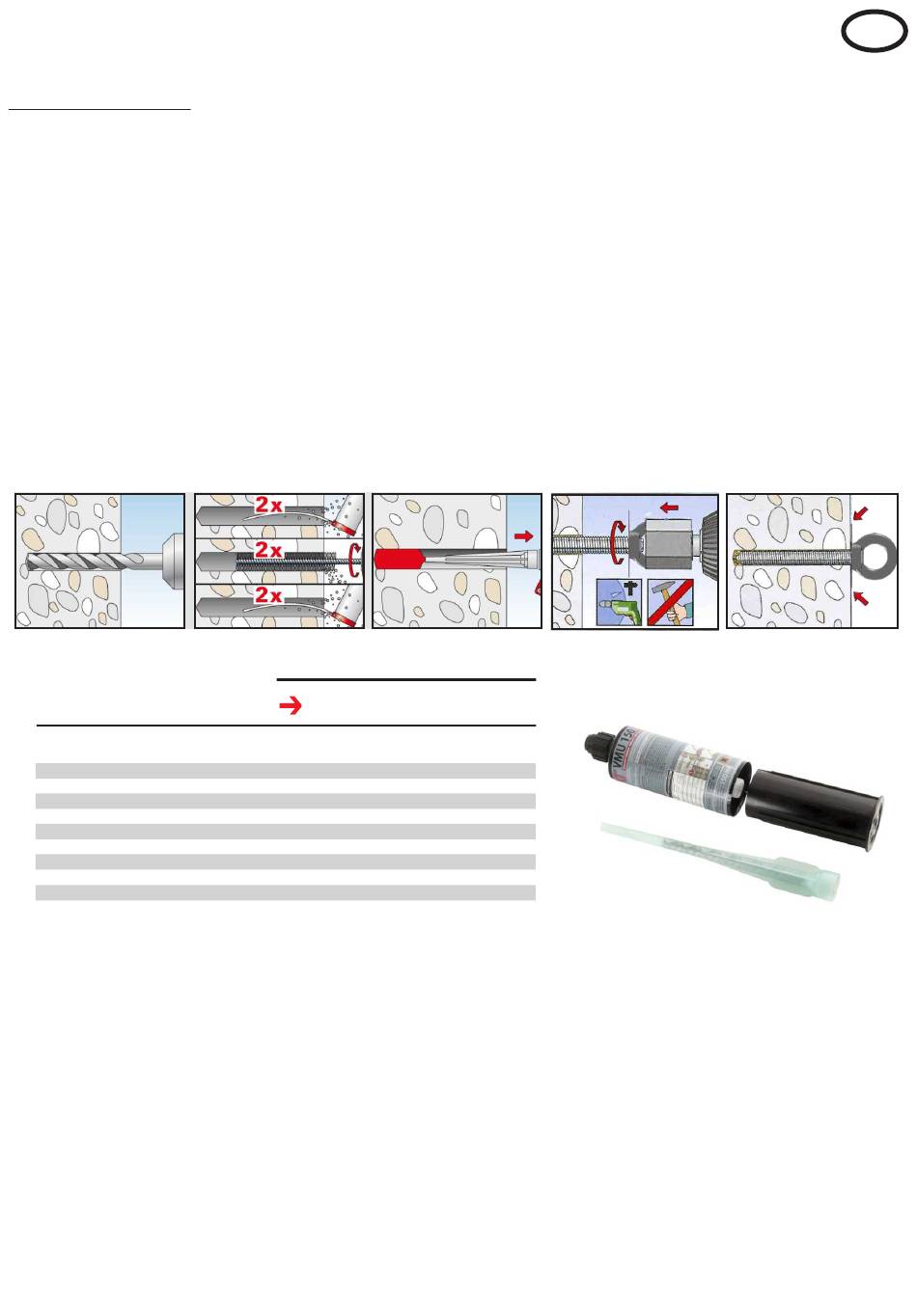

Montaż AP-Fix z użyciem zaprawy iniekcyjnej MKT VMU 150 plus
Potrzebne narzędzia: Odpowiednie naprzędzie pomiarowe, odpowiednia młotowiertarka, wiertło Ø18 mm,
szczotka okrągła, pompa powietrza
Czynności:
1. Wiertarką udarową wywiercić pod kątem otwór Ø 18 mm o głębokości 125 mm.
2. Przedmuchać 2 x wywiercony otwór tak, aby oczyścić go z pyłu, 2 x wyszczotkować i jeszcze raz 2 x
przedmuchać, oczyszczając z pyłu.
3. W wywiercony otwór wstrzyknąć zaprawę iniekcyjną (rys. 8) za pomocą wyciskacza.
4. Wprowadzić powoli i ostrożnie pręt kotwy (rys. 3), obracając go w prawo. Wykonywać czynność aż do
widocznego występowania zaprawy. Pręt kotwy powinien kończyć się równo z powierzchnią mocowania.
5. Następnie nie należy poruszać prętem kotwy, patrz czas utwardzania w tabeli, rys. 12.
Wskazówka:
Prawidłowy montaż powinien zostać sprawdzony przez uruchomieniem przez uprawnioną osobę
zgodnie z § 14 BetrSchV, jej wyniki należy zapisać w protokole zdawczo-odbiorczym. Kontrola przed
uruchomieniem nie stanowi dowodu na to, że występująca konstrukcja wytrzyma siły, występujące w
momencie upadku z wysokości, lecz jest jedynie sprawdzeniem osadzenia punktu kotwiczącego w
podłożu montażowym.
rys. 6
Curing times for
VMU 150 plus mortar
Temperature (°C) Processing time
In the borehole
1)
-10°C ─ -6°C
-5°C ─ -1°C
-0°C ─ +4°C
+5°C ─ +9°C
+10°C ─ +19°C
+20°C ─ +29°C
+30°C ─ +34°C
+35°C ─ +39°C
+40°C
The drill hole must be prepared and cleaned immediately before the dowel is set.
1)
Cartridge temperature during processing from +15°C to +40°C.
rys. 7
Cartridge temperature at the
Processing from +5°C to +40°C
dry concrete
90 min 24 h
90 min 14 h
45 min 7 h
25 min 2 h
15 min 80 min
6 min 45 min
4 min 25 min
2 min 20 min
1,5 min 15 min
rys. 8
Curing time
wet concrete
48 h
28 h
14 h
4 h
160 min
90 min
50 min
40 min
30 min
rys. 12
