3. Datos técnicos del punto de anclaje AP-Fix / AP-Fix S
Carga máxima: 2 personas
Peso: 0,5 kg
Diámetro interior del tornillo con ojo: 36 mm
Diámetro de la varilla roscada: M 16
4. Placa de características

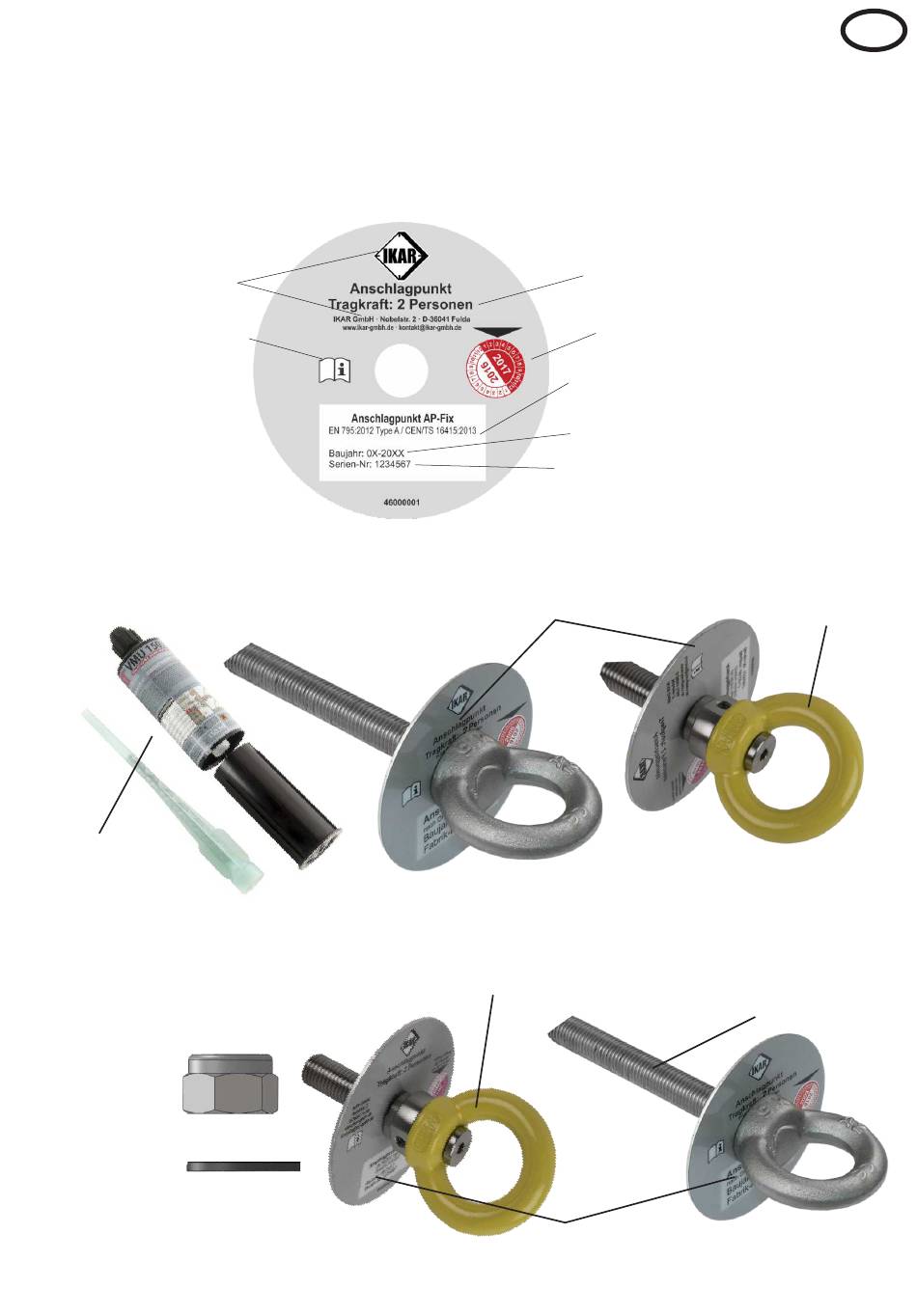

Fig. 1
Fabricante
respetar manual de instruccion
5. Componentes del punto de anclaje AP-Fix
5.1 Componentes para el montaje en hormigón
Cápsula de reacción
para anclaje:
VMU 150 plus
5.2.Componentes para el montaje en estructuras de acero
1 unidad tuerca
M 16 SSI 8.8 A2
1 unidad arandela
M 16 A 2
número de serie correlativo
Placa de características
punto de anclaje AP-Fix W
Placa de características
23
carga admisible
próxima revisión
denominación de tipo
año de fabricación
punto de anclaje AP-Fix WB
Fig. 2
punto de anclaje AP-Fix S
Fig. 2a
