IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 8

D
6. Verankerung des Anschlagpunktes AP-Fix (S) (W) (WB) im Bauuntergrund
Hinweis: Der Anschlagpunkt kann in vertikalen, horizontalen und geneigten Flächen aus Beton der mind.
Güte C20/C25 bis C50/C60 montiert oder der Anschlagpunkt AP-Fix S, AP-Fix W in Stahlkonstruktionen
verschraubt werden. Es ist durch Berechnung nach zu weisen, dass der Montageuntergrund bzw. die
vorhandene Konstruktion der zu erwartenden Belastung in Richtung der Belastung von 10,5 kN standhält.

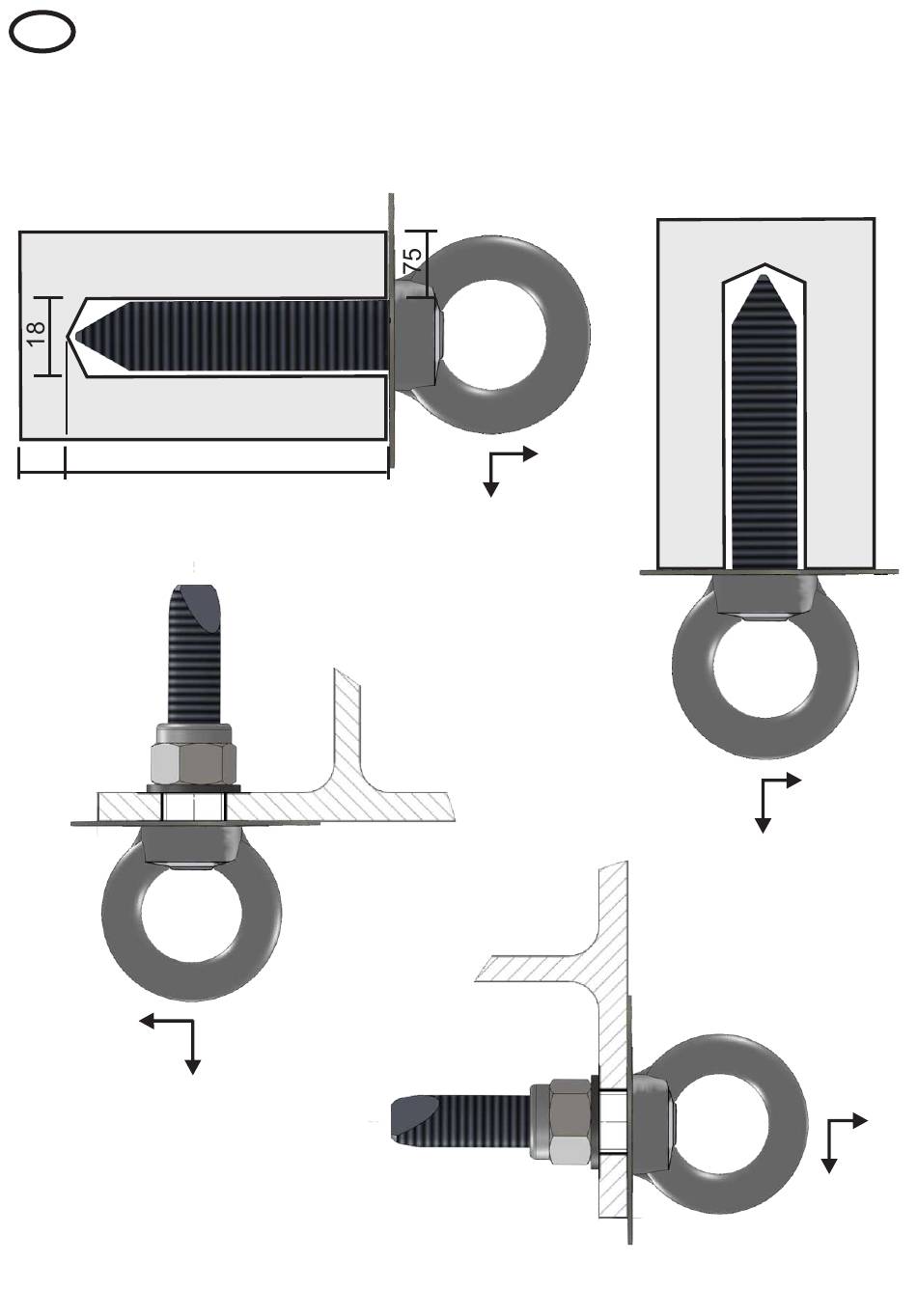

Abb. 3
30
Beispiele einer Montage in Stahlkonstruktionen
Abb. 5
F
125
F
F
F
Abb. 5a
8
Abb. 4
F
F
F
F
