Seite 1

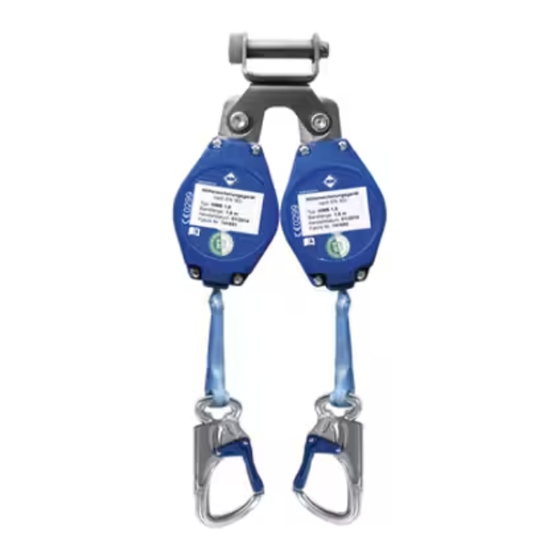

Log book and instructions for use Höhensicherungsgeräte Fall Arrester HWB 1.8 + HWB 1.8 DW nach / acc. to EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE, Z359.14-2014, DIN 19427:2017-04 HWB 2 + HWB 2 DW nach / acc. to EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 PRÜFBUCH IMMER BEIM GERÄT AUFBEWAHREN !
Höhensicherungsgerät/Fall Arrester nach / acc. to EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 Eingeschaltete Stelle/ Certification body: Prüf- und Zertifizierungsstelle des FA PSA, D-42781 Haan/ Germany, CE 0299 Kaufdatum/ date of purchase: Datum der Erstbenutzung/ date of first use: nächste jährliche Prüfung next annual revision Nr.
Seite 3
Dieses Prüfbuch mit Bedienungsanleitung gehört zur PSA und muss am Einsatzort verfügbar sein. Wird das Gerät wiederverkauft, muss diese Gebrauchsanleitung in Landessprache beigefügt sein. This user manual and the operating instructions are part of the safety system and have to be available at the site of operation. These operation instructions shall be included with the device in the relevant language should the device be resold.
EN Kennzeichnung - Typenschild / EN Labeling - type label HWB 1,8 ANSI/ASSE Kennzeichnung - Typenschild / ANSI/ASSE Labeling - type label HWB 1,8 0,61 m EN Kennzeichnung - Typenschild / EN Labeling - type label EN Kennzeichnung - Typenschild / EN Labeling - Type label HWB 2 Höhensicherungsgerät nach EN 360:2002...
Seite 7
Überwachende Stelle · Monitoring body · Punto de supervisión · Autorité de surveillance · Ente di sorveglianza · Pontos a monitorar · Controleorgaan · Jednostka nadzorująca · Unitatea de supraveghere · Tilsynssted · Övervakningsorgan · Tarkastuslaitos · Tilsynssted · Felügyeleti szerv · Kontrolné pracovisko · Εποπτική αρχή Seriennummer ·...
Seite 8
ANSI/ASSE Z359.14-2014 Setback distance required for horizontal use Setback distance required for horizontal use acc. to ANSI/ASSE Z359.14-2014 type * setback distance HWB 1.8 HWB 1.8 DW 30 cm/ 12 in HWDB 2 HWB 2 HWB 2.8 HWB 3.5 HWPB 3.5...
DEUTSCH Gebrauchsanleitung HWB 1,8 / HWB 2 Sicherheitshinweise Höhensicherungsgeräte nach EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 sind eine Persönliche Schutzausrüstung gegen Absturz (PSAgA). In Verbindung mit einem Auffanggurt nach EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007 dient dieses System der Sicherheit von Personen bei Arbeiten in der Höhe, bei denen die Gefahr eines Absturzes besteht.
15. Der lichte Abstand unter den Füßen des Anwenders muss mindestens 2,0 m betragen, wenn das Gerät oberhalb des Benutzers angeschlagen wird. 16. Das IKAR-Höhensicherungsgerät ist gemäß EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 im Temperaturbereich von -30°C (-22°F) bis +50°C (+122°F) einsetzbar ( 17.
Seite 11
DEUTSCH - vor Arbeitsbeginn muss ein Kantenschutz montieren werden Es empfiehlt sich bei Zweifeln Kontakt mit dem Hersteller aufzunehmen. Der Anschlagpunkt des Höhensicherungsgerätes darf nicht unterhalb der Standfläche (z.B. Plattform, Flachdach) des Benutzers liegen ( Der erforderliche Freiraum unterhalb der Kante ist in Bild dargestellt.
Auffanggurtes ist der entsprechende Hersteller zu befragen. Das IKAR Höhensicherungsgerät Typ HWB 1,8 DW / HWB 2 DW ist in Verbindung mit den IKAR Sonderwirbeln Typ DW oder DWD entsprechend der EN 360:2002 und CNB 11.060:2008 (horizontaler Einsatz mit einer Sturzbelastung über Kanten r=0,5 mm) erfolgreich geprüft und zugelassen.
DEUTSCH Montage der Doppelaufhängung Verriegelung mit z.B. Stift eindrücken Bolzen links herum drehen Bolzen herausziehen 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 16
DEUTSCH Verwendung zum Schutz gegen Absturz in Arbeitskörben von Hubarbeitsbühnen HWB 1,8 Das Höhensicherungsgerät ist zum Schutz gegen Absturz beim Herausschleudern (Katapult- oder Peitscheneffekt) des Benutzers in Verbindung mit der Verwendung eines Auffanggurtes nach EN 361:2002 in Arbeitskörben von Hubarbeitsbühnen die mit geeigneten Anschlagpunkten ausgestattet sind, geprüft und zugelassen. Die Bedienungsanleitung der Hubarbeitsbühne ist zu beachten! Folgendes ist dabei unter anderem zu beachten: Grundsätzlich können Verletzungen des Anwenders z.B.
ENGLISH Instructions for use HWB 1.8 / HWB 2 Safety information Fall arresters according to EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 constitute personal protective equipment (PPE) for the purposes of protection against falls. In combination with a safety harness according to EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007, this system serves to protect persons working at heights where a falling hazard exists.
Seite 19
15. The clearance below the feet of the person using the device must be at least 2.0m if the device is attached above the person using the device. 16. The IKAR fall arrester can be used in conformity with EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 within a temperature range between -30°C (-22°F) and +50°C (+122°F) ( 17.
Seite 20
ENGLISH For use of the fall arrester on a type C anchor device according to EN 795 with a horizontally mobile guide, the excursion of the anchor device must also be considered when determining the required clearance underneath the person using the device. The information provided in the instructions for use and the safety information of the anchor devices must be observed in this context.
Seite 21
Only the IKAR type DW double fall arrest block with the IKAR type HWB 1.8 DW / HWB 2 DW fall arresters may be used. No other combinations are admissible. Adapters of other manufacturers or other fall arresters must not be used.
Seite 22
ENGLISH safety distance safety distance safety distance safety distance safety distance safety distance...
Seite 23
ENGLISH safety distance safety distance...
Seite 24
ENGLISH Installing the double fall arrest block Push in the locking mechanism for example using a pen Turn the pin to the left Pull out the pin 18 Nm 18 Nm 18 Nm 18 Nm...
ENGLISH Use as protection against falls in work cages of elevating platforms HWB 1,8 The fall arrester has been tested and approved as protection against falls when the person using the device is thrown out (catapult or whip effect) in connection with the use of a safety harness according to EN 361:2002 in work cages of elevating platforms which are equipped with suitable anchor points.
FRANÇAIS Instructions de service HWB 1,8 / HWB 2 Consignes de sécurité Les antichutes à rappel automatique sont des équipements de protection individuelle contre les chutes (EPIcC) conformément aux normes EN 360:2002,CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014. Combiné à un harnais de sécurité conformément aux normes EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007, ce système sert à...
16. L’antichute à rappel automatique IKAR peut être utilisé dans une plage de température de -30 °C (-22 °F) à +50 °C (+122 °F) conformément à EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 ( 17.
Seite 29
FRANÇAIS - une protection des bords doit être montée avant le début du travail Il est recommandé de contacter le fabricant en cas de doute. Le point de fixation de l’antichute ne doit pas se trouver en dessous de l’emplacement (par ex. plate-forme, toit plat) occupé...
Seite 30
Respecter également les instructions d’utilisation du harnais. En cas de doute sur l’adéquation du harnais, demander l’avis de son fabricant. L’antichute IKAR du type HWB 1,8 DW /HWB 2 DW a été testé et homologué avec les émerillons spécifiques IKAR de type DW ou DWD, selon les normes EN 360:2002 et CNB 11.060:2008 (utilisation à...
Seite 31
FRANÇAIS Distance de Distance de sécurité sécurité Distance de Distance de Distance de sécurité sécurité sécurité Distance de sécurité...
Seite 32
FRANÇAIS Distance de sécurité Distance de sécurité...
Seite 33
FRANÇAIS Montage de la suspension double Appuyer sur le verrouillage avec un stylo, par ex. Tourner le boulon vers la gauche Retirer le boulon 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 34
FRANÇAIS Utilisation de plateformes élévatrices pour se protéger contre la chute dans des nacelles HWB 1,8 L’antichute à rappel automatique a été testé et homologué quant à son aptitude à protéger contre la chute lors de la projection (effet catapulte ou coups de fouet) de l’utilisateur en combinaison avec l’utilisation d’un harnais de sécurité...
Seite 35
FRANÇAIS Utilisation du HWB 1,8 dans des nacelles de plateformes élévatrices Consignes de sécurité 38 38 1,00 m Distance de sécurité + 1,00 m (mínima) 2,00 m...
ESPAÑOL Instrucciones de uso HWB 1,8 / HWB 2 Indicaciones de seguridad: Los dispositivos de seguridad en altura en conformidad con EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 son equipos de protección individual contra caídas (EPI contra caídas). En conjunción con un arnés de sujeción conforme con EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007, este sistema sirve para asegurar a personas en trabajos en altura con peligro de caídas (p.
15. La distancia ligera bajo los pies del usuario debe ser de al menos 2,0 m si el dispositivo se engancha por encima del usuario. 16. El dispositivo de seguridad en altura IKAR, en conformidad con EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014, debe utilizarse en un rango de temperaturas de -30°C (-22°F) a +50°C (+122°F) (...
Seite 38
ESPAÑOL plataforma, techo plano) del usuario ( El espacio libre representado por debajo del borde aparece representado en la imagen Para evitar una caída con oscilación, el área de trabajo o los movimientos laterales desde el eje central a ambos lados deben limitarse a máx. 1,50 m. En otros casos, no deben utilizarse puntos de tope individuales sino, por ejemplo, dispositivos de tope de tipo C (solo si se permiten para el uso conjunto) o de tipo D en conformidad con EN 795.
Seite 39
). También se deben observar las instrucciones de uso del arnés. En caso de duda sobre la aptitud del arnés, preguntar al fabricante de este. El seguro de altura IKAR de tipo HWB 1,8 DW / HWB 2 DW se ha verificado y aprobado satisfactoriamente en combinación con el eslabón giratorio IKAR de tipo DW o DWD de acuerdo con las normas EN 360:2002 y CNB 11.060:2008 (uso horizontal con esfuerzo de caída sobre...
Seite 40
ESPAÑOL Distancia de Distancia de seguridad seguridad Distancia de Distancia de Distancia de seguridad seguridad seguridad Distancia de seguridad...
Seite 41
ESPAÑOL Distancia de seguridad Distancia de seguridad...
Seite 42
ESPAÑOL Montaje de la suspensión doble Presionar el bloqueo, por ejemplo con un pasador. Girar el perno a la izquierda. Sacar el perno. 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 43
ESPAÑOL Uso para la protección contra caídas en cestas de trabajo de plataformas de trabajos en altura HWB 1,8 El dispositivo de seguridad en altura sirve para proteger contra caídas en caso de que se expulse al usuario (efecto catapulta o látigo) en conjunción con el uso de un arnés de sujeción conforme con EN 361:2002 en cestas de trabajo de plataformas para trabajos en altura equipadas con puntos de tope adecuados, probadas y autorizadas.
Seite 44
ESPAÑOL Uso del HWB 1,8 en cestas de trabajo de plataformas de trabajos en altura Indicaciones de seguridad: 38 38 1,00 m Distancia de seguridad + 1,00 m (mínima) 2,00 m...
ITALIANO Istruzioni per l’uso HWB 1,8 / HWB 2 Avvisi di sicurezza I dispositivi anti-caduta conformi agli standard EN 360:2002, CSA Z259.2.2-98 . ANSI/ASSE Z359.14-2014 sono dispositivi di protezione individuale anti-caduta (DPI anti-cad.). In combinazione con un nastro tessile di presa conforme allo standard EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007, questo sistema serve ad assicurare le persone nelle attività...
Seite 46
15. La distanza libera sotto i piedi dell’utilizzatore deve essere di almeno 2,0 m, se il dispositivo è ancorato sopra l’utilizzatore. 16. Il dispositivo anti-caduta IKAR è utilizzabile, in base alle norme EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 nel range di temperatura da -30°C (-22°F) a +50°C (+122°F) ( 17.
Seite 47
ITALIANO sistemi di ancoraggio di tipo C (solo se omologati per un uso collettivo) oppure il tipo D a norma EN 795. Nell’uso di un dispositivo anti-caduta ad un sistema di ancoraggio tipo C a norma EN 795 con guida a movimento orizzontale, nel trasmettere l’altezza libera necessaria sotto l’utilizzatore considerare anche la flessione del sistema di ancoraggio.
Seite 48
Il dispositivo anticaduta di tipo retrattile IKAR modello HWB 1,8DW /HWB 2 DW è testato con esito positivo e omologato in combinazione con il rullo speciale IKAR modello DW o DWD a norma EN 360:2002 e CNB 11.060:2008 (impiego in orizzontale con carico di caduta oltre bordi con r=0,5 mm). (Si vedano le istruzioni d’uso e le avvertenze di sicurezza)
Seite 49
ITALIANO Distanza di Distanza di sicurezza sicurezza Distanza di Distanza di Distanza di sicurezza sicurezza sicurezza Distanza di sicurezza...
Seite 50
ITALIANO Distanza di sicurezza Distanza di sicurezza...
Seite 51
ITALIANO Montaggio della doppia sospensione Premere la chiusura ad es. con un perno Ruotare il perno a sinistra Estrarre il perno 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 52
ITALIANO Uso come protezione da cadute in cabine di lavoro di piattaforme mobili elevabili HWB 1,8 Il dispositivo anti-caduta è collaudato e omologato come protezione contro le cadute, in caso di movimento improvviso (a catapulta o a frusta) dell’utilizzatore, associato all’uso di un nastro tessile di presa, ai sensi dello standard EN 361:2002, in cabine di lavoro di piattaforme mobili elevabili, dotate di punti di arresto adatti.
NEDERLANDS Gebruiksaanwijzing HWB 1,8 / HWB 2 Veiligheidsinstructies Valbeveiligers conform EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 zijn een persoonlijk beschermingsmiddel tegen vallen (PBMtV). In combinatie met een harnasgordel conform EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007 dient dit systeem voor de veiligheid van personen bij werkzaamheden op hoogte, waarbij het gevaar van een val bestaat.
Seite 55
15. De vrije afstand onder de voeten van de gebruiker moet minimaal 2,0 m bedragen, als het apparaat boven de gebruiker wordt verankerd. 16. De IKAR-valbeveiliger is conform EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 inzetbaar bij temperaturen tussen -30 °C (-22 °F) en +50 °C (+122 °F) ( 17.
Seite 56
NEDERLANDS Het verankeringspunt van de valbeveiliger mag niet onder de standplaats (bijv. platform, plat dak) van de gebruiker liggen ( De vereiste vrije ruimte onder de rand is weergegeven in afb. Om slingeren bij een val te voorkomen, moeten de werkplek resp. de zijwaartse bewegingen vanuit de middenas aan beide zijden tot telkens max.
Seite 57
Het IKAR hoogtebeveiligingsapparaat type HWB 1,8 DW / HWB 2 DW werd in combinatie met de IKAR speciale wervel type DW of DWD conform EN 360:2002 en CNB 11.060:2008 (horizontaal gebruik met een valbelasting over randen r=0,5 mm) met succes getest en toegelaten.
Seite 58
NEDERLANDS Veiligheidsafstand Veiligheidsafstand Veiligheidsafstand Veiligheidsafstand Veiligheidsafstand Veiligheidsafstand...
Seite 60
NEDERLANDS Montage van de dubbele ophanging Vergrendeling met bijv. pen indrukken Bout linksom draaien Bout uittrekken 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 61
NEDERLANDS Gebruik ter bescherming tegen val van platforms van hoogwerkers HWB 1,8 De valbeveiliger is, in combinatie met het gebruik van een harnasgordel conform EN 361:2002, getest en toegelaten als bescherming tegen een val bij het wegslingeren (katapult- of zweepeffect) van de gebruiker van platforms op hoogwerkers, die uitgerust zijn met geschikte verankeringspunten.
Seite 62
NEDERLANDS Gebruik HWB 1,8 op platforms van hoogwerkers Veiligheidsinstructies 38 38 1,00 m Veiligheidsafstand + 1,00 m (Minimum) 2,00 m...
DANSK Brugsanvisning HWB 1,8 / HWB 2 Sikkerhedsanvisninger Højdesikringsudstyr iht. EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 er et personligt beskyttelsesudstyr mod nedstyrtning (PSAgA). Sammen med en faldsikringssele iht. EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007 anvendes dette system til sikring af personer ved arbejder i højden, hvor der foreligger nedstyrtningsfare.
DANSK 16. IKAR-højdesikringsudstyret skal iht. EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 anvendes i et temperaturområde på -30 °C (-22 °F) til +50 °C (+122 °F) ( 17. Den tilladte nominelle last for personen, der skal sikres, er 136 kg ( 18.
Seite 65
DANSK bevægelig føring skal der også tages højde for opsætningsanordningens udsving ved beregning af den nødvendige frihøjde under brugeren. Her skal oplysningerne i brugsanvisningen og sikkerhedsanvisningerne til opsætningsanordningerne iagttages. Ved et fald ud over en kant er der fare for kvæstelser under opfangningen, hvis den forulykkede rammer murværk eller konstruktionsdele.
Seite 66
IKAR højdesikringsudstyr type HWB 1,8 DW / HWB 2 DW er kontrolleret og godkendt i forbindelse med IKAR specialdrejeled type DW eller DWD i henhold til EN 360:2002 og CNB 11.060:2008 (vandret anvendelse med en faldbelastning over kanter r=0,5 mm). (Se brugsanvisning og sikkerhedsanvisninger) Kun IKAR dobbeltophæng type DW må...
Seite 67
DANSK Sikkerhedsafstand Sikkerhedsafstand Sikkerhedsafstand Sikkerhedsafstand Sikkerhedsafstand Sikkerhedsafstand...
Seite 68
DANSK Sikkerhedsafstand Sikkerhedsafstand...
Seite 69
DANSK Montering af dobbeltophæng Tryk låsen ind, f.eks. med en stift Drej bolten venstre om Træk bolten ud 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 70
DANSK Anvendelse til beskyttelse mod fald i arbejdskurve på arbejdsplatformlifte HWB 1,8 Højdesikringsudstyret er udstyret, kontrolleret og godkendt til beskyttelse mod fald ved udslyngning (katapult- eller piskeeffekt) af brugeren i forbindelse med brug af en faldsikringssele iht. EN 361:2002 i arbejdskurve på arbejdsplatformlifte, der er udstyret med egnede anhugningspunkter.
Seite 71
DANSK Anvendelse af HWB 1,8 i arbejdskurve på arbejdsplatformlifte Sikkerhedsanvisninger 38 38 1,00 m Sikkerhedsafstand + 1,00 m (Minimum) 2,00 m...
SUOMEKSI Käyttöohje HWB 1,8 / HWB 2 Turvaohjeet Turvatarraimet ovat henkilökohtainen suojavaruste putoamista vastaan (PSAgA) standardien EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 mukaisesti. Yhdessä standardien EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007 mukaisten kokovaljaiden kanssa tämä järjestelmä suojaa henkilöiden turvallisuutta korkealla suoritettavissa töissä, joissa on olemassa putoamisvaara. (esim. katoilla, telineillä, tikkailla ja kuiluissa).
Seite 73
15. Vapaan etäisyyden käyttäjän jalkojen alla on oltava vähintään 2,0 m, kun laite kiinnitetään käyttäjän yläpuolelle. 16. IKAR-turvatarrainta voidaan käyttää standardien EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 mukaan lämpötila-alueella -30 ... +50 °C (-22...+122 °F) ( 17. Varmistettavan henkilön sallittu nimelliskuormitus on 136 kg ( 18.
Seite 74
SUOMEKSI Vaadittava vapaa tila reunan alla on esitetty kuvassa Heiluriputoamisen estämiseksi tulee työskentelyalue tai sivuttaiset liikkeet keskiakselista katsottuna rajoittaa kummallakin puolella korkeintaan 1,50 m:iin. Muissa tapauksissa ei tule käyttää yksittäisiä ankkurointilaitteita, vaan esim. tyypin C (vain, jos hyväksytty yhteiseen käyttöön) tai tyypin D kiinnityslaitteita standardin EN 795 mukaisesti.
Seite 75
Myös kokovaljaiden käyttöohjetta on noudatettava. Jos et ole varma kokovaljaiden soveltuvuudesta, kysy valjaiden valmistajalta. IKAR-turvatarrain tyyppiä HWB 1,8 DW / HWB 2 DW on onnistuneesti tarkastettu ja hyväksytty yhdessä tyypin DW tai DWD IKAR-erikoisleikarin kanssa standardien EN 360:2002 ja CNB 11.060:2008 mukaisesti (vaakasuora käyttö...
Seite 76
SUOMEKSI Turvaetäisyys Turvaetäisyys Turvaetäisyys Turvaetäisyys Turvaetäisyys Turvaetäisyys...
Seite 78
SUOMEKSI Kaksoisripustuksen asennus Paina lukitus sisään esim. puikolla Kierrä tappia vastapäivään Vedä tappi ulos 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 79
SUOMEKSI Käyttö suojaksi putoamista vastaan nostettavissa työkoreissa HWB 1,8 Turvatarrain on tarkastettu ja hyväksytty suojaksi putoamista vastaan käytettäessä standardin EN 361:2002 mukaisia kokovaljaita tilanteessa, jossa käyttäjä sinkoutuu ulos (katapultti- tai piiskavaikutus) ankkurointilaitteella varustetusta, nostettavasta työkorista. Nostotyölavan käyttöohjetta on noudatettava! Tällöin on huomioitava muun muassa seuraavaa: Yleisesti käyttäjän vammoja ei voida poissulkea esim.
Seite 80
SUOMEKSI HWB 1,8 :n käyttö nostettavissa työkoreissa Turvaohjeet 38 38 1,00 m Turvaetäisyys + 1,00 m (minimi) 2,00 m...
Fallhøyden under føttene på brukeren må være minst 2,0 m, når utstyret forankres over brukeren. IKAR høydesikringsutstyr skal i henhold til EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14- 2014 brukes ved en temperatur på mellom -30°C (-22°F) og +50°C (+122°F) (...
NORSK Tillatt belastning fra den sikrede personen er 136 kg ( Høydesikringsutstyr må beskyttes mot påvirkning av flammer og gnister fra sveising, brann, syrer, lut og lignende. Utstyret må ikke endres eller repareres ( Reparasjoner skal kun utføres av produsenten eller personer, som er opplært og autorisert av produsenten. Høydesikringsutstyret skal kun brukes av personer, som har tilstrekkelig utdanning eller har fått sakkyndig opplæring.
Seite 83
NORSK I tilfelle fall utfor en kant er det fare for personskader ved at personen støter kraftig mot byggverket eller deler av konstruksjonen, i det han fanges opp av utstyret. For fall utfor en kant, må det fastlegges særskilte tiltak for berging. Disse må øves. Den riktige avstanden mellom utstyr og kant ved horisontalt bruk, finner du på...
Seite 84
Bruk av dobbelt oppheng type HWB 1,8 DW / HWB 2 DW Dersom en bruker IKAR dobbelte oppheng, kan en bruke 2 IKAR høydesikringsutstyr av type HWB 1,8 / HWB 2 for å forankre vekselvist mellom egnete forankringspunkt for bevegelser i vertikal og horisontal retning. (F.eks. ved arbeid i høyreollager, stålkonstruksjoner, bygging av industristillas eller vertikale klatring i zweiholms vertikale stiger...
Seite 85
NORSK Sikkerhetsavstand Sikkerhetsavstand Sikkerhetsavstand safety distance Sikkerhetsavstand Sikkerhetsavstand...
Seite 86
NORSK Sikkerhetsavstand Sikkerhetsavstand...
Seite 87
NORSK Montasje av dobbelt oppheng Blokkering ved f.eks å trykke inn stiften Vri bolten til venstre Trekk bolten ut 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 88
NORSK Bruk av fallsikring i personkurver for kranløft. HWB 1,8 Høydesikringsutstyret, for sikring av brukeren mot fall ut av kurven (katapultering eller slengeffekt), er testet og godkjent for bruk sammen med en fangsele jamfør EN 361 2002 i personkurver for kranløft med egnete forankringspunkt.
Seite 89
NORSK Bruk av HWB 1,8 i personkurv for kranløft Sikkerhetsanvisning 38 38 1,00 m Sikkerhetsavstand + 1,00 m (Minimum) 2,00 m...
POLSKI Instrukcja obsługi HWB 1,8 / HWB 2 Zasady bezpieczeństwa Urządzenia samohamowne wg EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 są to środki ochrony indywidualnej chroniące przed upadkiem z wysokości. W połączeniu z szelkami bezpieczeństwa wg EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007 system ten służy zapewnieniu bezpieczeństwa osób podczas prac wysokościowych, podczas których występuje niebezpieczeństwo upadku z wysokości (np.
15. Prześwit pod stopami użytkownika musi wynosić co najmniej 2,0 m, gdy urządzenie jest zamocowane nad użytkownikiem. 16. Urządzenie samohamowne IKAR może być używane zgodnie z EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 w zakresie temperatury od -30°C (-22°F) do +50°C (+122°F) ( 17.
Seite 92
POLSKI pojedynczych punktów kotwiczenia, tylko np. urządzenia kotwiczące typu C (tylko gdy wspólne używanie jest dozwolone) lub typu D wg EN 795. W przypadku używania urządzenia z urządzeniem kotwiczącym typu C wg EN 795 z poziomo ruchomym prowadzeniem, przy określaniu niezbędnego prześwitu na wysokość pod użytkownikiem należy uwzględnić również...
Seite 93
HWB 1,8 DW / HWB 2 DW zostało zbadane i dopuszczone do użytku w połączeniu ze specjalnym krętlikiem IKAR typu DW lub DWD zgodnie z normami EN 360:2002 i CNB 11.060:2008 (zastosowanie w poziomie poprzez krawędź r=0,5 mm w celu powstrzymania spadania). (patrz instrukcja użytkowania i wskazówki bezpieczeństwa) Z urządzeniami samohamownymi IKAR typu HWB 1,8 DW / HWB 2DW można używać...
Seite 94
POLSKI Odstęp Odstęp bezpieczeństwa bezpieczeństwa Odstęp Odstęp Odstęp bezpieczeństwa bezpieczeństwa bezpieczeństwa Odstęp bezpieczeństwa...
Seite 95
POLSKI Odstęp bezpieczeństwa Odstęp bezpieczeństwa...
Seite 96
POLSKI Montaż zawieszenia podwójnego Blokadę wcisnąć np. kołkiem Obrócić sworzeń lewy Wyciągnąć sworzeń 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 97
POLSKI Użycie jako ochrona przed upadkiem z wysokości w koszach w podnoszonych pomostów roboczych HWB 1,8 Urządzenie samohamowne zostało zbadane i dopuszczone pod kątem ochrony przed upadkiem z wysokości podczas wyrzucania (efekt katapulty lub bicza) użytkownika w połączeniu z użyciem szelek bezpieczeństwa wg EN 361:2002.
Seite 98
POLSKI Używanie HWB 1,8 w koszach roboczych na podnoszonych pomostach roboczych Zasady bezpieczeństwa 1,00 m Odstęp bezpieczeństwa + 1,00 m (minimum) 2,00 m...
15 kg. Em ambos os casos, é necessário que o travão de tambor seja acionado ( 10. Os aparelhos de proteção antiqueda IKAR não podem ser instalados, para fixação de pessoas, sobre materiais a granel ou sobre substâncias em que se possam afundar ( 11.
Seite 100
15. O espaço livre abaixo dos pés do utilizador deve ser de pelo menos 2,0 m quando o dispositivo é ancorado acima do utilizador. 16. O dispositivo de segurança em alturas IKAR pode ser empregado de acordo com EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014, na gama de temperaturas de -30°C (-22°F) a +50°C (+122°F) (...
Seite 101
PORTUGUÊS de chapa de metal apoiada e afiada), devem ser tomadas precauções apropriadas antes do início do trabalho. - deve ser excluída a possibilidade de uma queda sobre a borda - a carga nominal admissível dos dispositivos para o impacto da queda sobre bordas ( ) não deve ser ultrapassada - antes do início do trabalho, deve ser instalado um protetor de borda...
Seite 102
O dispositivo de segurança em alturas IKAR do tipo HWB 1,8 DW / HWB 2 DW, em conjunto com suspensões especiais IKAR do tipo DW ou DWD, foi testado com sucesso e aprovado, de acordo com EN 360:2002 e CNB 11.060:2008 (aplicação horizontal com uma carga de queda sobre bordas r=0,5 mm).
Seite 103
PORTUGUÊS Distância de Distância de segurança segurança Distância de Distância de Distância de segurança segurança segurança Distância de segurança...
Seite 104
PORTUGUÊS Distância de segurança Distância de segurança...
Seite 105
PORTUGUÊS Instalação da suspensão dupla Travamento, por ex., premindo o pino para dentro Girar a cavilha para a esquerda Puxar a cavilha para fora 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 106
PORTUGUÊS Utilização como proteção contra quedas em cestos de trabalho de plataformas de trabalho elevatórias HWB 1,8 O dispositivo de segurança em alturas é testado e aprovado para a proteção contra uma queda durante a ejeção (efeito de catapulta ou chicote) do utilizador, em conjunto com o uso de um arnês de segurança de acordo com EN 361:2002, em cestos de trabalho de plataformas de trabalho elevatórias equipadas com pontos de ancoragem apropriados.
Seite 107
PORTUGUÊS Aplicação do HWB 1,8 os de trabalho de plataformas de trabalho elevatórias Instruções de segurança 38 38 1,00 m Distância de segurança + 1,00 m (Mínima) 2,00 m...
ROMANIA Instrucțiunile de utilizare HWB 1,8 / HWB 2 Indicații de siguranță Aparatele pentru asigurarea la înălțime conform EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 reprezintă un echipament personal de protecție pentru asigurarea împotriva căderii (PSAgA). În combinație cu o centură de siguranță conformă EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007, acest sistem este utilizat pentru asigurarea persoanelor pe parcursul lucrărilor la înălțime, la care există...
Seite 109
15. Distanța liberă de sub picioarele utilizatorului trebuie să fie de cel puțin 2,0 m, dacă aparatul este fixat deasupra utilizatorului. 16. Dispozitivul IKAR de asigurare la înălțime este conform EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1- 2007, Z359.14-2014 și poate fi utlizat în intervalul de temperatură între -30°C (-22°F) până la +50°C (+122°F) (...
Seite 110
ROMANIA și - sarcina nominală admisibilă a aparatelor pentru o rezistență la solicitări peste margini ( ) nu trebuie să fie depășită și - înainte de a începe lucrările este necesară montarea unei protecții a muchiilor Se recomandă în caz de dubiu contactarea producătorului. Punctul de fixare al dispozitivului de asigurare la înălțime nu trebuie să...
Seite 111
înălțime de tip HWB 1,8 DW / HWB 2 DW este testat cu succes și autorizat în conexiune cu sistemul de înfășurare special IKAR de tip DW sau DWD, conform normei EN 360:2002 și CNB 11.060:2008 (utilizarea orizontală cu o solicitare peste margini de r=0,5 mm).
Seite 112
ROMANIA Distanța de siguranță Distanța de siguranță Distanța de siguranță Distanța de siguranță Distanța de siguranță Distanța de siguranță...
Seite 113
ROMANIA Distanța de siguranță Distanța de siguranță...
Seite 114
ROMANIA Montarea sistemului de suspendare dublu Apăsați sistemul de blocare, de ex. cu un creion Rotiți bolțul spre stânga Extrageți bolțul 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 115
ROMANIA Utilizarea pentru protecție împotriva căderii în coșurile de lucru și platformele de lucru HWB 1,8 Dispozitivul de protecție la căderea de la înălțime este testat și autorizat pentru protecția împotriva căderii la aruncarea (catapultare sau efect de biciuire) utilizatorului în combinație cu utilizarea unei centuri de siguranță conforme EN 361:2002 în coșurile de lucru și de pe platformele de lucru, care sunt echipate cu puncte de fixare adecvate.
Seite 116
ROMANIA Utilizarea HWB 1,8 / în coșurile de lucru ale platformelor de lucru 38 38 1,00 m Distanța de siguranță + 1,00 m (Minimă) 2,00 m...
SLOVENSKO Návod na použitie HWB 1,8 / HWB 2 Bezpečnostné pokyny Zariadenia pre istenie vo výškach podľa EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 sú osobné ochranné prostriedky proti pádu z výšky. V spojení so záchytným popruhom podľa EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007 slúži tento systém isteniu osôb pri prácach vo výške, pri ktorých hrozí nebezpečenstvo pádu.
Seite 118
15. Voľný priestor pod nohami používateľa musí činiť najmenej 2,0 m, keď je zariadenie pripevnené nad používateľom. 16. Zariadenie IKAR pre istenie vo výškach sa môže používať podľa EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 v teplotnom rozpätí od -30 °C (-22 °F) do +50 °C (+122 °F) ( 17.
Seite 119
SLOVENSKO Potrebný voľný priestor pod hranou je na obraze znázornený Pre zabránenie kyvadlového pádu je potrebné ohraničiť pracovný priestor, resp. postranné pohyby od stredovej osi k obom stranám zakaždým na max. 1,50 m. V iných prípadoch sa nesmú používať žiadne jednotlivé...
Seite 120
Naprava za zaščito pred padci IKAR tipa HWB 1,8 DW /HWB 2 DW je uspešno preverjena in dovoljena v povezavi s posebnimi vijaki IKAR tipa DW ali DWD v skladu s standardoma EN 360:2002 in CNB 11.060:2008 (vodoravna uporaba z udarno obremenitvijo čez robove r=0,5 mm).
Seite 121
SLOVENSKO Bezpečnostný Bezpečnostný odstup odstup Bezpečnostný Bezpečnostný Bezpečnostný odstup odstup odstup Bezpečnostný odstup...
Seite 123
SLOVENSKO Montáž dvojitého závesu Zablokovanie napr. vtlačením kolíka Čap otočiť vľavo dookola Čap vytiahnuť von 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 124
SLOVENSKO Použitie pre ochranu proti pádu v pracovných košoch z výškových pracovných plošín HWB 1,8 Zariadenie pre istenie vo výškach je kvôli ochrane pred pádom pri vymrštení (katapultovací alebo bičový efekt) používateľa v spojitosti s použitím záchytného popruhu podľa EN 361:2002 v pracovných košoch z výškových pracovných plošín, ktoré...
Seite 125
SLOVENSKO Použitie HWB 1,8 v pracovných košoch výškových pracovných plošín Bezpečnostné pokyny 38 38 1,00 m Bezpečnostný odstup + 1,00 m (Minimum) 2,00 m...
15. Frihöjden under användarens fötter ska vara minst 2,0 m om anordningen sätts fast ovanför användaren. 16. IKAR höjdsäkringsanordning kan användas enligt EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 i temperaturer mellan -30°C (-22°F) och +50°C (+122 °F) ( 17.
Seite 127
SVENSK 19. Höjdsäkringsanordningen får inte förändras eller repareras på något sätt ( ).Alla reparationer måste utföras av tillverkaren eller av en person som utbildats och godkänts av tillverkaren. 20. Höjdsäkringsanordningar ska bara användas av personer som har rätt utbildning och/eller kunskaper. Användaren måste vara fullt frisk och i god fysisk form.
Seite 128
SVENSK Höjdsäkringsanordningens fästpunkt får inte ligga under den yta där användaren finns (t.ex. plattform eller platt tak) ( Det fria utrymme som behövs under kanten visas på bild För att förhindra fall med pendelrörelser får arbetsområdet eller rörelser åt sidorna avvika högst 1,50 m från mittlinjen.
Seite 129
Användning med dubbel upphängning typ HWB 1,8 DW / HWB 2 DW Med IKAR dubbelupphängning kan 2 IKAR höjdsäkringsanordningar typ HWB 1,8 / HWB 2 användas. De kan fästas på var sida i fästpunkterna för vågräta och lodräta rörelser. (Exempel: Arbete i höglager, stålbyggnationer, industriställningar eller vid uppstigning på...
Seite 130
SVENSK Säkerhetsavstånd Säkerhetsavstånd Säkerhetsavstånd Säkerhetsavstånd Säkerhetsavstånd Säkerhetsavstånd...
Seite 131
SVENSK Säkerhetsavstånd Säkerhetsavstånd...
Seite 132
SVENSK Montering av dubbel upphängning Tryck in spärren med t.ex. en penna Vrid sprinten åt vänster Dra ut sprinten 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 133
SVENSK Användning som fallskydd i korgar på höj- och sänkbara arbetsplattformar HWB 1,8 Höjdsäkringsanordningen är avsedd att skydda användaren mot att slungas ut ur korgar på höj- och sänkbara arbetsplattformar (katapult- eller pisksnärtseffekt) och ska kombineras med en säkerhetssele som motsvarar EN 361:2002.
Seite 134
SVENSK Användning av HWB 1,8 i korgar på öj- och sänkbara arbetsplattformar Säkerhetsanvisningar 38 38 1,00 m Säkerhetsavstånd + 1,00 m (minst) 2,00 m...
MAGYAR HWB 1,8 / HWB 2 használati útmutató Biztonsági tudnivalók Az EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 szerinti magassági biztosítóberendezések egyéni védőfelszerelések lezuhanás ellen (PSAgA). Az EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007 szerinti rögzítőhevederrel alkotott rendszer a magasban dolgozó személy biztosítására szolgál, ha fennáll a lezuhanás veszélye.
15. A felhasználó lába alatti szabad távolságnak legalább 2,0 méternek kell lennie, ha a készülék rögzítése a felhasználó feje fölött van. 16. Az IKAR magassági biztosítókészülék az EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14- 2014 szerint -30 °C (-22 °F) és +50 °C (+122 °F) közötti hőmérsékleti intervallumban használható ( 17.
Seite 137
érdeklődjön a heveder gyártójánál. Az IKAR HWB 1,8 DW / HWB 2 DW típusú magassági biztosítókészülék és az EN 360:2002 és CNB 11.060:2008 szerinti IKAR HWB 1,8 Dw / HWB 2 típusú speciális központosító kulcs együttes használata (vízszintes használat, a zuhanásból eredő terhelés r = 0,5 mm peremen át) bevizsgálása sikeresen megtörtént és engedélyezett.
Seite 138
MAGYAR A magassági biztosítókészülék rögzítési pontja nem lehet alacsonyabban, mint az a felület, amelyen a felhasználó áll (pl. állványpalló, lapostető) ( Az él alatt szükséges szabad tér a(z) ábrán látható. A lengés miatti lezuhanás megakadályozása végett a munkaterület, ill. a középtengelytől a két oldal felé...
Seite 139
MAGYAR Biztonsági távolság Biztonsági távolság safety distance Biztonsági távolság safety distance Biztonsági távolság Biztonsági távolság safety distance Biztonsági távolság safety distance Biztonsági távolság safety distance...
Seite 140
MAGYAR A kettős felfüggesztés felszerelése A reteszt nyomja be pl. egy pecekkel Fordítsa el balra a csapszeget Húzza ki a csapszeget 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 141
MAGYAR Zuhanásgátlóként történő használat emelőkosaras munkagépekné HWB 1,8 A magassági biztosítókészüléket bevizsgálták és engedélyezték a következő alkalmazásra: emelőkosaras munkagépekből való kizuhanás (katapult vagy ostorhatás) ellen, EN 361:2002 szerinti felfogóheveder használatával kombinálva, a megfelelő rögzítési pontokkal felszerelt emelőkosarakban Az emelőkosaras munkagép kezelési utasításait be kell tartani! Ennek során a következőket kell figyelembe venni: A magassági biztosítókészülék alkalmazása alapvetően nem zárja ki, hogy a védendő...
Seite 142
MAGYAR HWB 1,8 alkalmazása emelőkosaras munkagépeknél Biztonsági tudnivalók 38 38 1,00 m Biztonsági távolság + 1,00 m (Minimum) 2,00 m...
ΕΛΛΗΝΙΚΑ Οδηγίες χρήσης HWB 1,8 / HWB 2 Υποδείξεις ασφαλείας Οι ανακόπτες πτώσης κατά τα πρότυπα EN 360:2002, CSA Z259.2.2-98, ANSI/ASSE Z359.14-2014 αποτελούν ατομικό προστατευτικό εξοπλισμό από πτώση (PSAgA). Σε συνδυασμό με μια ζώνη ανάσχεσης πτώσης κατά τα πρότυπα EN 361:2002, CSA Z259.10, ANSI/SSE Z359.1-2007, αυτό το σύστημα χρησιμοποιείται...
Seite 144
15. Η ελεύθερη απόσταση κάτω από τα πόδια του χρήστη πρέπει να ανέρχεται σε τουλάχιστον 2,0 m, όταν η συσκευή στερεώνεται επάνω από τον χρήστη. 16. Ο ανακόπτης πτώσης της IKAR μπορεί να χρησιμοποιηθεί σύμφωνα με τα πρότυπα EN 360:2002, CSA Z259.2.2, ANSI/ASSE Z359.1-2007, Z359.14-2014 στην περιοχή θερμοκρασίας -30°C (-22°F) έως +50°C (+122°F) (...
Seite 145
ΕΛΛΗΝΙΚΑ Πριν από την έναρξη της εργασίας πρέπει να πραγματοποιηθεί μια αξιολόγηση κινδύνου. Εάν η ακμή πτώσης είναι μια ιδιαίτερα «κοφτερή» ή/και «γεμάτη με γρέζια» ακμή (π.χ. μη επενδεδυμένο στηθαίο ή αιχμηρή υποστηριζόμενη λαμαρινένια ακμή), πρέπει πριν από την έναρξη της εργασίας να ληφθούν τα αντίστοιχα...
Seite 146
Κατά τη χρήση της διπλής βάσης ανάρτησης της IKAR μπορούν να χρησιμοποιηθούν 2 ανακόπτες πτώσης της IKAR τύπου HWB 1,8 / HWB 2 για την από κοινού πρόσδεση σε κατάλληλα σημεία πρόσδεσης, για την κατακόρυφη και την οριζόντια μετακίνηση. (Π.χ. κατά την πραγματοποίηση εργασιών σε αποθήκες υψηλών...
Seite 147
ΕΛΛΗΝΙΚΑ Απόσταση Απόσταση ασφαλείας ασφαλείας Απόσταση Απόσταση Απόσταση ασφαλείας ασφαλείας ασφαλείας Απόσταση ασφαλείας...
Seite 148
ΕΛΛΗΝΙΚΑ Απόσταση ασφαλείας Απόσταση ασφαλείας...
Seite 149
ΕΛΛΗΝΙΚΑ Συναρμολόγηση της διπλής βάσης ανάρτησης Πιέστε τον μηχανισμό ασφάλισης προς τα μέσα π.χ. με τον πείρο Περιστρέψτε τον πείρο προς τα αριστερά Τραβήξτε έξω τον πείρο 18 Nm 18 Nm 18 Nm 18 Nm...
Seite 150
ΕΛΛΗΝΙΚΑ Χρήση για προστασία από πτώση σε καλάθια εργασίας ανυψωτικών μηχανημάτων HWB 1,8 Ο ανακόπτης πτώσης έχει ελεγχθεί και εγκριθεί για την προστασία από πτώση, σε περίπτωση εκτίναξης (φαινόμενο καταπέλτη ή μαστιγίου) του χρήστη, σε συνδυασμό με τη χρήση μιας ζώνης ανάσχεσης πτώσης κατά...
Seite 151
ΕΛΛΗΝΙΚΑ Χρήση του HWB 1,8 σε καλάθια εργασίας ανυψωτικών μηχανημάτων Υποδείξεις ασφαλείας 38 38 1,00 m Απόσταση ασφαλείας + 1,00 m (Ελάχιστο) 2,00 m...
