Kiinnitys:
Asennusyritys:
Asentaja:
Halkeamia alustassa
(kantokyky epäilyttävä)
Asennus vastaa valmistajan antamia tietoja
Kiinnitystä koskevia suositeltuja määräyksiä noudatettu
Määräaikaistarkastuksen koekuormituksen tarkastuskertomus betonissa
1.
Suoritetut työt:
1.1 AP-Fix-ankkurointilaitteen koekuormitus
2.
Käytetty tarkastusmenetelmä: Koekuormitus esijännitysperiaatteen mukaisesti.
2.1 Toimintokuvaus:
vääntömomenttiavaimella, mikä aiheuttaa ankkurointilaitteeseen 13 kN:n vetokuormituksen. Jos sallittua
135°:n vääntökulmaa ei ylitetä, luisto on alle 0,2 mm ja ankkurointilaite on näin läpäissyt testin.
2.2 Tarkastus: Betonipinta on puhdistettu. On suoritettu kaksi koekuormitusta ankkurointilaitetta kohti.
Ensimmäinen tarkastusvääntömomentin kohdistaminen on tarkoitettu betonin karkeuden tasaamiseksi
tarkastuslaitteen kiinnityspitoihin nähden. Ankkurointilaitteen kuormitus on poistettu sen jälkeen,
tarkastuslaitteen asentoa ei ole muutettu. Toisen mittauksen lähtökohtana oli 5 Nm:n jännitysmomentin
kohdistaminen. Kulma-asteikon 0°-merkintä säädettiin kierremuhvin merkintäviivaan. 35 Nm:n
testausvääntömomentti kohdistettiin. Vääntökulma voidaan lukea asteikosta.
3. Tarkastetut laitteet:
Kappale
Nimike
4. Seuraavat puutteet havaittiin :
5. Huomautukset :
Seuraava tarkastuspäiväys:
valtuutettu henkilö
Tarkastuskertomus
Koekuormituslaitteen kierremuhviin kohdistetaan 35 Nm:n tarkastusvääntömomentti
Valm.nro
Kuvadokumentointi
Rakennusosan vähimmäispaksuus
Vähimmäisetäisyys reunasta
Akselin vähimmäisetäisyys
Tarkastusmomentti
Kulma-asteikko
Paikka, päiväys, toimeksiantajan allekirjoitus
101
Vääntökulma

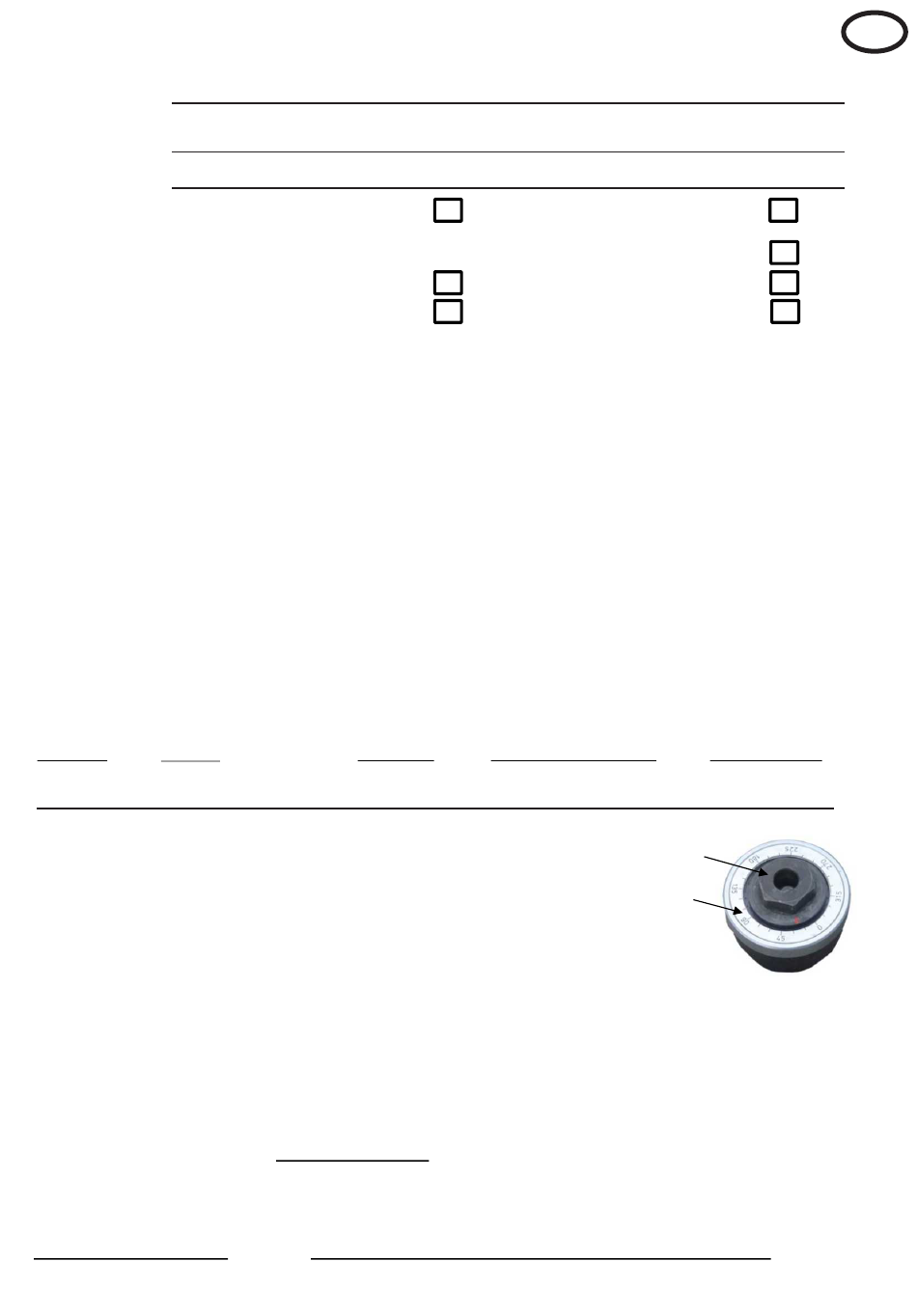

Kuva 1 Testikuormituslaite
Kierremuhvi
FIN
