3. Dane techniczne punktu kotwiczącego AP-Fix / AP-Fix S
Maks. obciążenie: 2 osoby
Masa: 0,5 kg
Średnica wewnętrzna śruby oczkowej: 36 mm
Średnica trzpienia gwintowanego: M 16
4. Tabliczka znamionowa

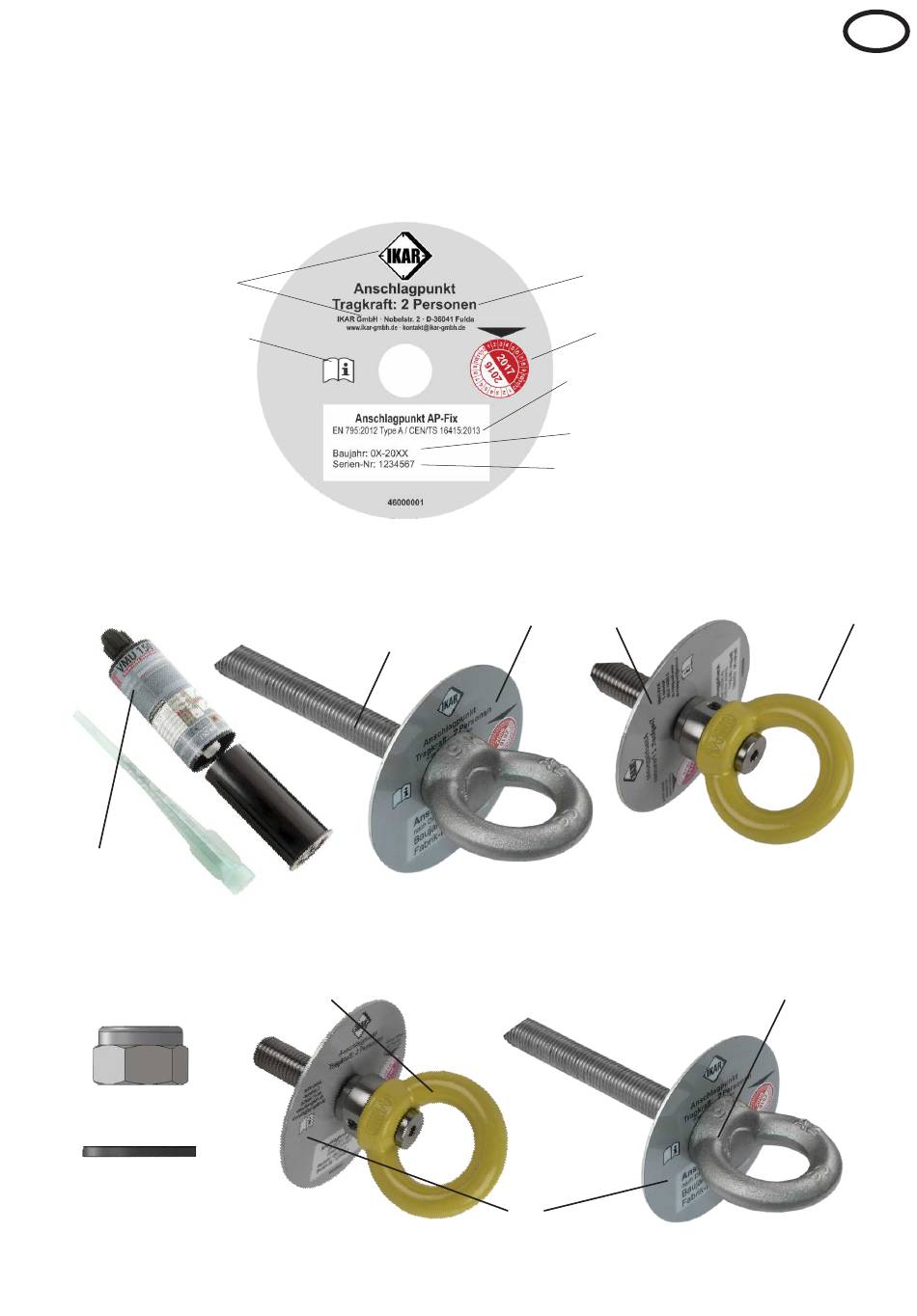

rys.1
Producent
Przestrzegać instrukcji
użytkowania
5. Komponenty punktu kotwiczącego AP-Fix
5.1 Komponenty do montażu w betonie
Wkład kotwy chemicznej:
VMU 150 Plus
5.2. Komponenty do montażu w konstrukcjach stalowych
1 szt. nakrętka
M 16 SSI 8.8 A2
1 szt. podkładka
M 16 A 2
Punkt kotwiczący AP-Fix
Punkt kotwiczący AP-Fix W
Dopuszczalne obciążenie
Następne badanie
Oznaczenie typu
Rok produkcji
Bieżący numer seryjny
Tabliczka znamionowa
Tabliczka znamionowa
63
Punkt kotwiczący AP-Fix WB
rys. 2
Punkt kotwiczący AP-Fix S
rys. 2a
