Montering av AP-Fix med MKT-murbruk VMU 150 plus
Nödvändiga verktyg: lämpligt mätverktyg, lämplig slagborr, borr med Ø 18 mm, rundborste, luftpump

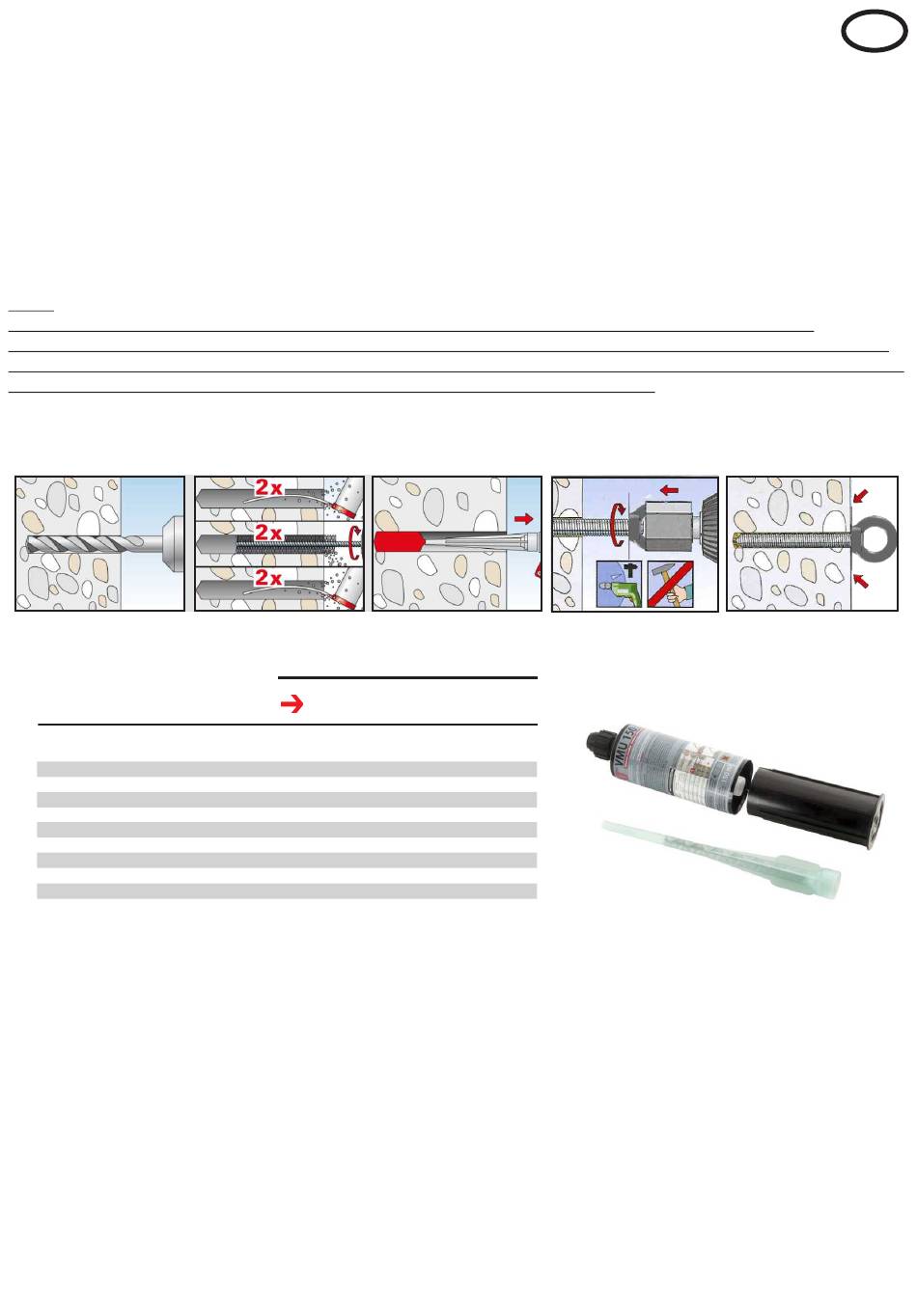

Arbetssteg:
1. Borra ett vinklat hål med Ø 18 mm och 125 mm djupt med slagborr.
2. Blås borrhålet rent från damm 2 ggr, borsta ur det 2 ggr och blås det dammfritt ytterligare 2 ggr
3. Injicera injektionsmurbruket i borrhålet (bild 11) med hjälp av uttryckningsanordningen (bild 8).
4. Sätt i förankringsstången (bild 3) försiktigt och långsamt med högervridning. Fortsätt ända tills murbruket
tränger ut så att det kan ses. Förankringsstången ska ligga i jämn nivå med fästytan.
5. Flytta inte förankringsstången efter detta, se härdningstider i tabell, bild 12
OBS!
Korrekt utförande av monteringen måste före idrifttagning provas enligt BetrSichV § 14 av en
auktoriserad person och dokumenteras i inspektionsrapporten. Provningen före idrifttagning är ingen
garanti för att den existerande konstruktionen motstår krafterna som uppkommer vid ett fall. Dess syfte
är att kontrollera att förankringspunkten sitter fast i monteringsunderlaget.
