AP-Fix montage met
Benodigd gereedschap: Geschikt meetinstrument, geschikte boorhamer, boor Ø18 mm, ronde borstel,
luchtpomp
Werkstappen:

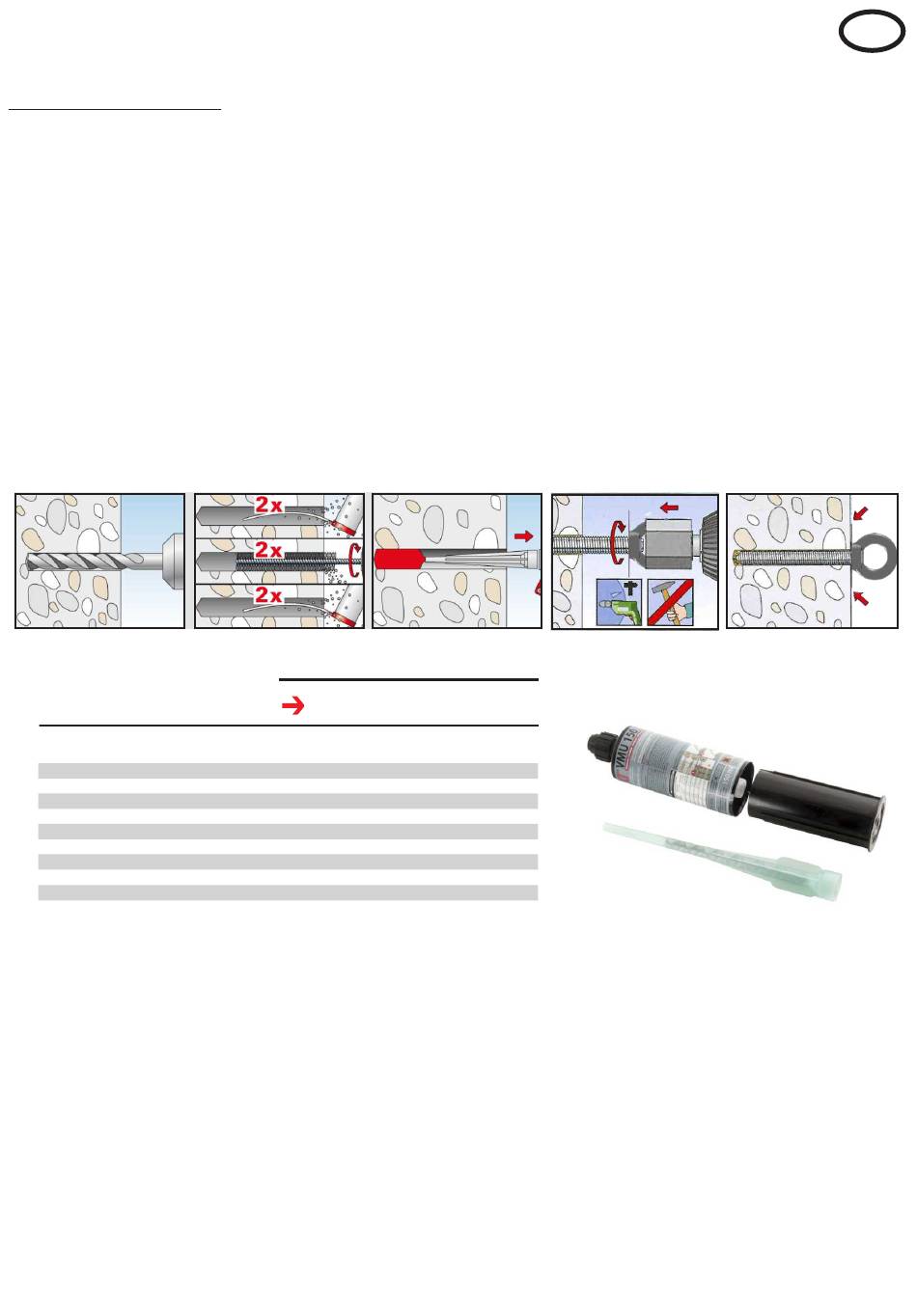

1. Een gat van Ø 18 mm met een slagboormachine 125 mm diep boren.
2. Boorgat 2 x stofvrij blazen, 2 x uitborstelen en nogmaals 2 x stofvrij blazen.
3. In het boorgat de injectiemortel (afb. 11) door middel van het uitpersapparaat in de boring injecteren (afb. 8).
4. De ankerstang (afb. 3) op het gevoel langzaam rechtsdraaiend invoeren. Zolang voortdoen tot de mortel er
zichtbaar uitkomt. De ankerstang moet verzonken in het bevestigingsoppervlak eindigen.
5. De ankerstang mag daarna niet meer bewegen, zie uithardingstijden in tabel, afb. 12.
Opmerking:
De technisch correcte montage moet voor de ingebruikname volgens Duitse wet BetrSichV § 14 door
een bevoegd persoon worden gecontroleerd en in het afnameprotocol worden gedocumenteerd. De
controle voor de ingebruikname is geen bewijs dat de bestaande constructie de krachten die in geval
van een val optreden ook standhoudt, deze dient louter om te controleren dat het ankerpunt goed in de
montageondergrond vastzit.
