6. Fissaggio del punto di ancoraggio AP-Fix nella superficie di montaggio
Informazione: il punto di ancoraggio può essere montato in superfici verticali, orizzontali e inclinate di
calcestruzzo di qualità min. da C20/C25 a C50/C60 o il punto di ancoraggio AP-Fix S può essere avvitato in
strutture di acciaio. Attraverso un calcolo è necessario dimostrare che la superficie di montaggio o la struttura
preesistente siano in grado di resistere al carico previsto nella direzione che si crea in seguito a una caduta
(carico dinamico 1 x 6 kN con successivo carico statico concentrato 1 kN).

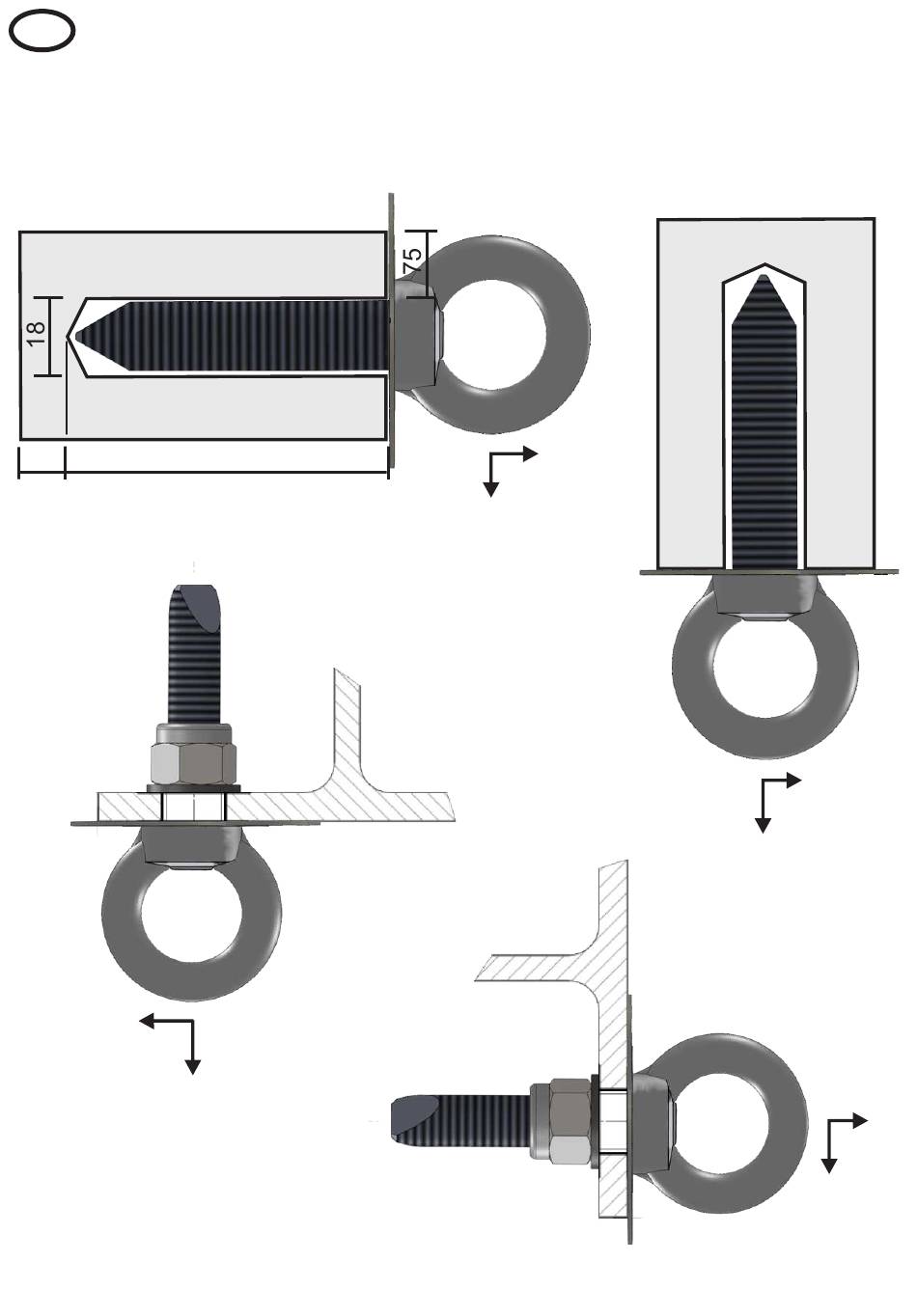

Fig. 3
30
Esempi di un montaggio in strutture di acciaio
Fig. 5
F
125
F
F
F
Fig. 5a
40
Fig. 4
F
F
F
F
