IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 76

RO
Locul de
asamblare:
Societatea
montatoare:
Montator:
Mediul adecvat
(Locul corespunde cu desenul)
Montare conformă cu indicaţiile fabricantului
Sunt îndeplinite condiţiile recomandate pentru fixare
Raport asupra probei de recepţie pentru folosirea în structuri din oţel
1. Lucrări executate :
1.1 Probă de solicitare a şurubului susţinător AP-Fix
1.1.2 Montajul corespunde cu desenul pentru montare
1.1.3 Verificaţi dacă sunt fixate bine piuliţele de calitatea 8.8 SSI! Momentul de strângere: p. 3.2
1.1.4 Verificaţi dacă şurubul AP-Fix este fixat bine şi poate fi utilizat
1.1.5 Marcajul şurubului susţinător este lizibil
1.1.6 Dacă este necesar, faceţi o probă de solicitare. Dacă nu, continuaţi cu punctul 3.1.
2. Procedeul de verificare: Probă de solicitare după principiul pretensionării.
2.1 Descriere: Se aplică cu o cheie dinamometrică un moment de rotaţie de 35 Nm pe mufa filetată a
dispozitivului solicitator, care exercită o forţă de tragere de 13 kN asupra şurubului susţinător. Dacă nu se
depăşeşte unghiul admis de răsucire de 135°, montajul este corect, dar trebuie să nu existe nici o deformare
a structurii portante!
2.2 Verificare: Măsurătoarea s-a început cu aplicarea unui moment de tensionare de 5 Nm. Semnul pentru
0° al raportorului a fost aşezat pe liniuţa de pe mufa filetată. S-a aplicat momentul de 35 Nm pentru verificare.
Unghiul răsucirii este indicat de raportor.
3. Dispozitive verificate:
3.1 Bucăţi
Denumire
Denumire
3.2 Bucăţi
4. S-au constatat aceste lipsuri :
5. Observaţii :
Data verificării următoare:
persoană competentă
Raport de verificare
Cod produs
Cod produs
Grosimea minimă a componentei
Distanţa minimă de la margine
Distanţa minimă dintre axe
Momentul pentru verificare
Momentul de strângere a piuliţelor
Locul, data, semnătura clientului
76
Imagini
Unghiul răsucirii

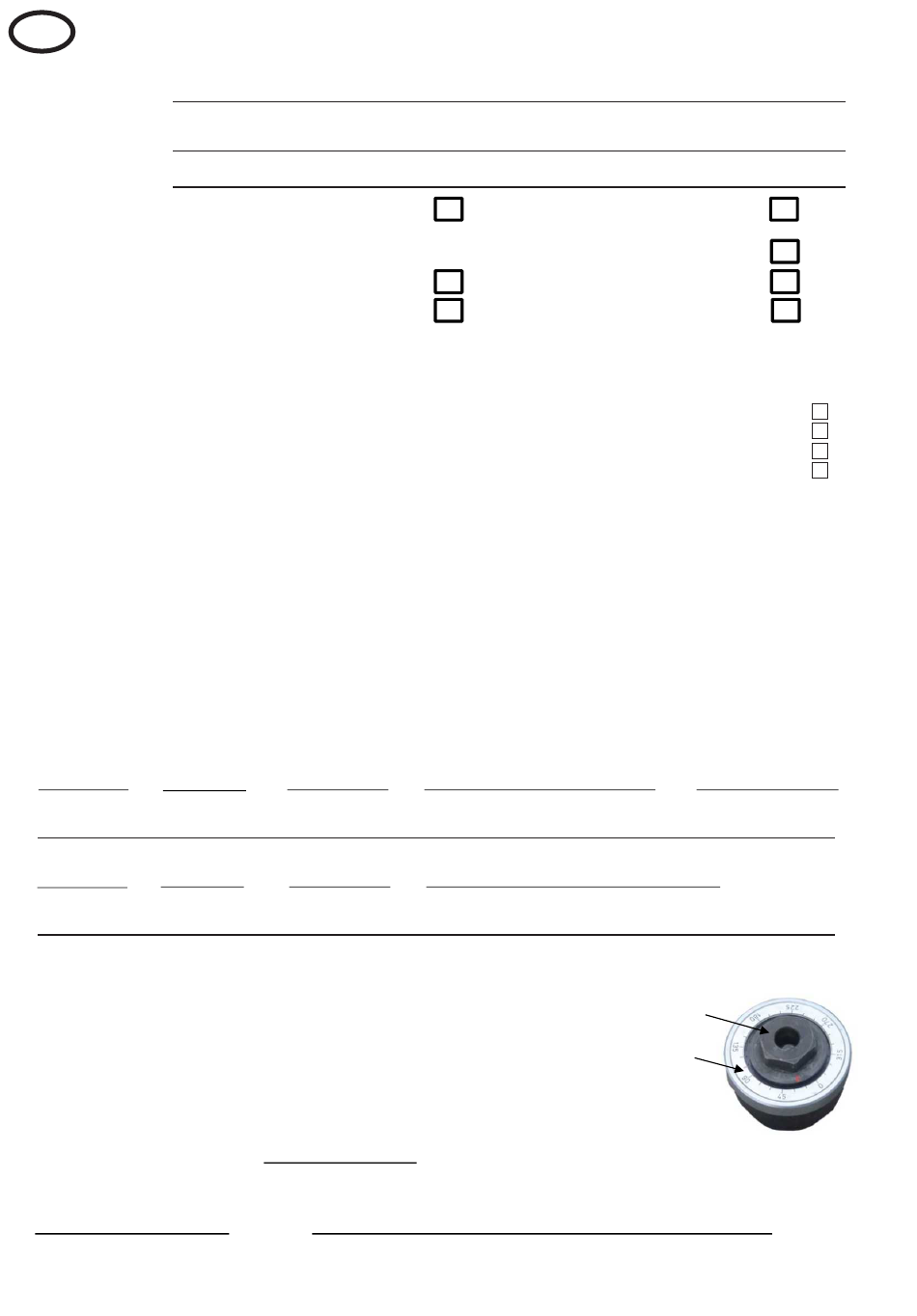

Figura 1 Dispozitiv solicitator
Mufă filetată
Raportor
