IKAR AP-Fix Prüfbuch Und Gebrauchsanleitung Seite 26

E
8. Montaje a estructuras de acero
Pasos a seguir en las tareas:
1. En el montaje se deberán respetar las disposiciones y reglamentaciones vigentes en materia de
protecciónde la salud y seguridad de los trabajadores en las labores de montaje.
2. Para cada sitio de montaje del punto de anclaje se deberá elaborar una ilustración de montaje con las
indicaciones necesarias para lograr un montaje correcto. En caso de ser necesarios montajes especiales
del punto de anclaje, esto se deberá coordinar con el fabricante.
3. El punto de anclaje AP-FIX se puede montar en estructuras de acero verticales, horizontales y también
inclinadas.
4. El montaje solamente podrá ser realizado por instaladores cualificados, si es necesario, capacitados por
el fabricante.
5. Solamente se podrá utilizar el material de fijación suministrado por el fabricante.
6. Antes de realizar el montaje del punto de anclaje, el instalador deberá inspeccionar que el sitio de
montaje corresponda en todas sus características con las indicaciones del manual de instrucciones y de
la ilustración de montaje. Si el instalador constata diferencias, no se podrá realizar el montaje, sino que
se deberá establecer contacto entre el fabricante y un técnico cualificado.
7. En la estructura de acero se perfora un orificio de Ø 17 mm mediante un taladro y broca adecuados. Las
superficies interiores del orificio se deberán proteger contra la corrosión (por ejemplo, pintura enriquecida
en zinc).

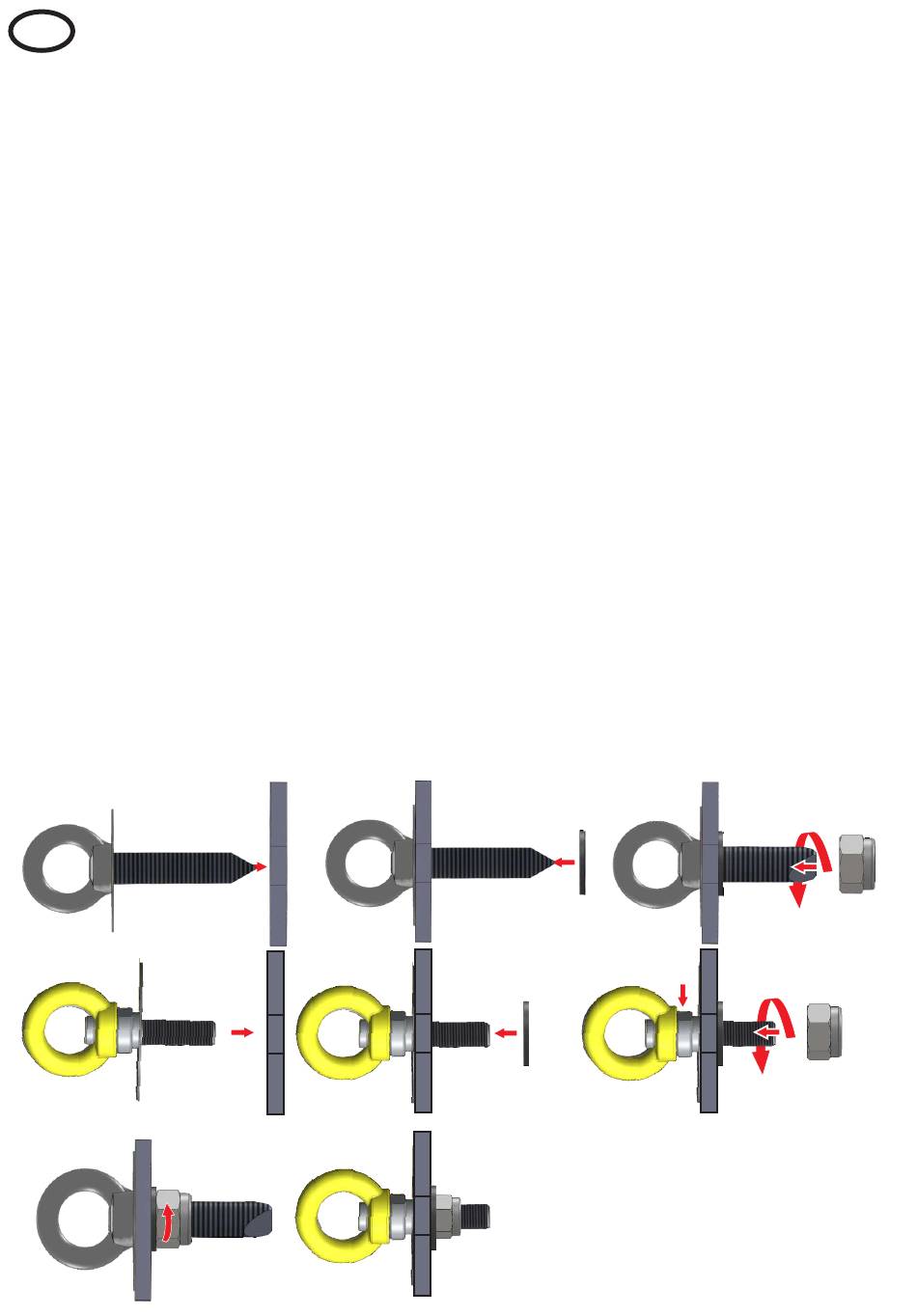

8. El punto de anclaje se inserta con la placa de características en el orificio perforado (fig. 13).
9. La placa de características deberá ser legible.
10. Se inserta y empuja la arandela M 16 en la varilla roscada (fig. 14)
11. Tal como se muestra en la fig. 15, la tuerca M 16 SSI se enrosca en la varilla roscada y se aprieta con una
llave dinamométrica con accesorio nº 24 con un par de apriete de 80 Nm, hasta que el punto de anclaje
quede firmemente anclado en la estructura de acero (fig. 16). Para ello, el punto de fijación se sostiene
con una herramienta apropiada, por ejemplo, punta de montaje.
Nota:
Antes de la puesta en servicio, de acuerdo con el § 14 del Reglamento Alemán de Seguridad en el
Trabajo (BetrSichV, por su acrónimo en alemán) una persona capacitada deberá inspeccionar el
correcto montaje y documentarlo en el protocolo de aceptación. La inspección antes de la puesta en
servicio no constituye ningún certificado de que la construcción existente pueda resistir las fuerzas
que se generen en la eventualidad de una caída, meramente sirve a los efectos de la comprobación
del asiento fijo del punto de anclaje en el sustrato de montaje.
Fig. 13
Fig. 16
Fig.14
Herramienta:
Herramienta de trazado,
herramienta de medición adecuada,
taladro adecuado,
broca espiral Ø17 mm,
producto anticorrosivo,
1 ud. llave inglesa tamaño 24 mm,
1 ud. punta de montaje,
1 llave de torsión,
1 llave de tubo 24 mm
26
Fig. 15
SW 24
